Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Kablo Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Bas |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | Erkek Paslanmaz Çelik RF Koaksiyel Bağlantısı,TNC Tipi RF Koaksiyel Bağlantısı,SFF-50-3-1 Kablo RF Koaksiyel Bağlantısı |
||

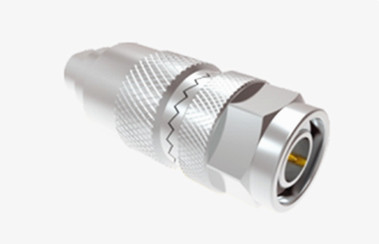

SFF-50-3-1 Kablosu için TNC Tipi Er Paslanmaz Çelik RF Koaksiyel
TNC serisi ürünü, güvenli bağlantı için vida iplikleri ile donatılmış, BNC konektörünün iplikli bir varyantıdır.Su geçirmez üniteler tutarlı bir 50 ohm impedans sunar ve DC-11 GHz frekans aralığında çalışır.. İki ana tür TNC konektörleri vardır: standart ve ters kutupsal. Tipik olarak dökme ve kalıplı bileşenlerden yapılır,Bu uygun fiyatlı konektörler çeşitli ticari uygulamalar için idealdir.Performansı endüstriyel veya yüksek performanslı ürünlerle eşleşmese de, anten bağlantıları için yaygın olarak kullanılmaktadır ve radar, kablosuz iletişim,ve genel endüstriyel piyasalarTers kutupluk ve TNC konektörünün 75 ohm versiyonları da mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

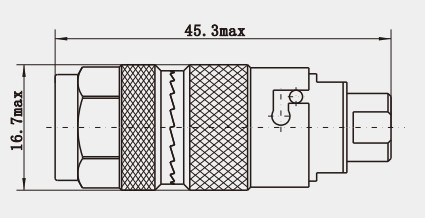

Detaylı çizim
Özellikleri:
1İyi titreşim direnci: BNC konektörleri gibi diğer konektör türleriyle karşılaştırıldığında, TNC konektörleri titreşim, şok ve diğer mekanik stres durumunda titreşime daha dayanıklıdır.Ancak sinyal iletiminin istikrarını sağlamak için hala iyi elektrik bağlantısı performansını korur..
2Mekanik ve elektrik performansları: iyi mekanik dayanıklılık ve istikrar, belli bir dış kuvvetlere dayanabilir ve kolayca hasarlanamaz.Elektriksel performans açısından, düşük ekleme kaybı, düşük dönüş kaybı, yüksek sinyal iletim verimliliği, bu da yüksek kaliteli sinyal iletimini sağlayabilir.
Uygulama:
1. Program Üretimi: Yayın TV'sinin program üretimi sürecinde, TNC konektörleri, kameralar gibi sinyal alma ekipmanlarını bağlamak için kullanılır.Yüksek kaliteli ses/video sinyalleri program üretiminin sorunsuz ilerlemesini sağlamak için post-yapım sistemine iletilmesini sağlamak için mikrofonlar ve video/ses işleme ekipmanları.
2Sinyal iletim ve dağıtım: Kablolu televizyon ağları gibi yayın ve televizyon sinyallerinin iletim ve dağıtım ağında,TNC konektörleri sinyal amplifikatörlerini bağlamak için kullanılabilir, dağıtımcılar ve televizyon istasyonundan binlerce eve televizyon sinyalleri aktarmak için diğer ekipmanlar, izleyicilerin net ve istikrarlı televizyon programları alabilmelerini sağlamak için.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
