Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Bas |
| Tasarım Standardı: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | TNC Kadın RF Bağlayıcısı,Uzun Mikro-Şeritli RF Bağlantısı,Dört delikli Flange Mount RF Bağlantısı |
||

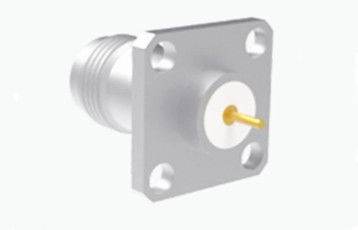

Uzun Mikro-Şeritli RF Bağlayıcısı ile TNC Kadın 4 delikli Flange Montajı
TNC serisi ürünü, güvenli çiftleşme için vida iplikleri ile tasarlanmış, BNC konektörünün ipli bir varyantıdır.Su geçirmez üniteler sabit 50 ohm impedansı vardır ve DC-11 GHz frekans aralığında çalışır.. İki ana tür TNC konektörü vardır: standart ve ters kutupluk. Tipik olarak dökme dökme ve kalıplı bileşenlerden yapılır,Bu uygun fiyatlı konektörler çeşitli ticari uygulamalar için idealdir.Performansı endüstriyel veya yüksek performanslı ürünlerle eşleşmese de, anten bağlantıları için yaygın olarak kullanılmaktadır ve aviyonik, iletişim,ve genel endüstriyel piyasalar.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
Elektriksel Özellikler | ||||
İmpedans | 50Ω | |||
Frekans aralığı | DC~4GHz | |||
Adlık Voltaj | 2500VRMS (En yüksek deniz seviyesi) | |||
Dielektrikler Voltaj direnci | 750VRMS (En yüksek deniz seviyesi) | |||
İzolasyon Direnci | ≥2000MΩ | |||
Temas direnci | Dış iletken | ≤6mΩ | ||
Merkezi kondüktör | ≤1,5mΩ | |||
VSMR | ≤1.3 | |||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |
| IP derecelendirme (birleştirilmiş) | IP64 |
Detaylı çizim
Özellikleri:
1Minyatürleşme ve hafif: Microstrip TNC konektörleri genellikle tasarım olarak kompakt, boyut olarak küçük ve ağırlık açısından hafiftir.Uzay kısıtlı ekipmanlarda veya devrelerde kullanımı kolaylaştıranModern iletişim ekipmanları, havacılık alanındaki elektronik ekipmanlar gibi.
Çok katmanlı yapı: Genellikle iletken katman, dielektrik katman ve yalıtım katmanı dahil olmak üzere birden fazla katman malzemeden oluşur.Dielektrik katman destek ve yalıtım rolünü oynar, ve yalıtım tabakası iç yapıyı korur ve sinyal sızmasını önler.
2Altın parmak bağlantısı: Bazı mikro şeritli TNC bağlantıları, iyi elektrik performansına ve mekanik istikrarına sahip, güvenilir sinyal iletimini sağlayan altın parmak bağlantısını kullanır.ve diğer mikro şerit devreleri veya bileşenleri ile bağlantıyı kolaylaştırır.
Uygulama:
1.Aviyonik sistem: Uçağın aviyonik sisteminde, uçuş kontrol sistemini, navigasyon sistemini, iletişim sistemini ve diğer önemli ekipmanları bağlamak için TNC bağlantısı kullanılabilir.Uçuş veri aktarımı ve çeşitli sistemler arasındaki iletişim sürecinde uçak normal olduğundan emin olmak için, uçuş güvenliğini sağlamak için.
2Uygulama kapsamı: radyo ekipmanlarında ve RF koaksiyel kablosunu bağlamak için enstrümanlarda yaygın olarak kullanılır, özellikle titreşim koşullarında mobil iletişim ekipmanları için uygundur.örneğin cep telefonu üs istasyonu anten bağlantısı, kablosuz iletişim ekipmanları, iç hat bağlantısı.
Not:
10.000'den fazla TNC Bağlantısı türümüz var, kullandığınız bağlantı bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin.
