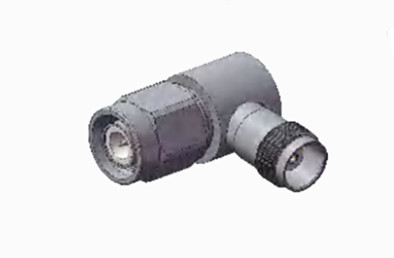

Yüksek Performanslı TNC Sağ Köşeli Erkeğe Kadın RF Koaksiyel Adaptör Bağlantısı

Büyük resim : Yüksek Performanslı TNC Sağ Köşeli Erkeğe Kadın RF Koaksiyel Adaptör Bağlantısı En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	TNC-JWK

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	Ayda 100.000 adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	TNC RF Konektörü	Kaplama:	Nikel kaplama
İmpedans:	50Ω	Tasarım Standardı:	IEC 60169-17
İletişim malzemesi:	Pirinç, BeCu	Dayanıklılık:	500 Döngü
Türü:	Ra	Uygulama:	RF
Cinsiyet:	Erkekten kadına
Vurgulamak:	Kadın RF Koaksiyel Adaptör Bağlayıcısı , TNC RF Koaksiyel Adaptör Bağlayıcısı , Yüksek Performanslı RF Koaksiyel Adaptör Bağlantısı

Yüksek Performanslı TNC Sağ Köşeli Erkeğe Kadın RF Koaksiyel Adaptör Bağlantısı

TNC serisi ürünü, vida-diş çiftleme mekanizması ile ayırt edilen BNC konektörünün iplikli bir varyantıdır.Girdili üniteler su geçirmez ve tutarlı bir 50 Ohm impedansını korur, DC'den 11 GHz'e kadar bir frekans aralığında çalışır. İki varyant vardır: standart ve ters kutupluk. Tipik olarak döllenmiş ve kalıplandırılmış bileşenlerden yapılır,Bu uygun maliyetli konektörler endüstriyel veya yüksek kaliteli ürünlerin performansına uymayabilir, ancak çeşitli ticari uygulamalar için çok uygundur.Genellikle anten bağlantılarında kullanılan TNC konektörleri, aviyonik, iletişim ve çeşitli endüstriyel sektörlerde yaygın olarak kullanılmaktadır.ters kutup ve 75 Ohm TNC konektörleri de mevcuttur..

Yüksek Performanslı TNC Sağ Köşeli Erkeğe Kadın RF Koaksiyel Adaptör Bağlantısı 0

Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC~4GHz
Adlık Voltaj	2500VRMS (En yüksek deniz seviyesi)
Dielektrikler Voltaj direnci	750VRMS (En yüksek deniz seviyesi)
İzolasyon Direnci	≥2000MΩ
Temas direnci	Dış iletken	≤6mΩ
	Merkezi kondüktör	≤1,5mΩ
VSMR	≤1.3

Mekanik Özellikleri

Tasarım standardı	IEC 60169-17
RoHS Uyumlu	- Evet.
Merkezi İletişim Sonlandırma	Kırk
Dış İletişim Bitişimi	Kırk
Çiftleşme Döngüleri	500Dönem
İletişim Koruma	10N min
Kablo Tutma	100N min
Çiftleşme Gücü	13.6N en fazla
Bağlantıyı çözme gücü	13.6N en fazla

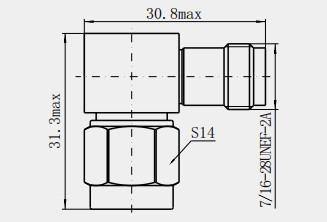

Ayrıntılı çizimYüksek Performanslı TNC Sağ Köşeli Erkeğe Kadın RF Koaksiyel Adaptör Bağlantısı
Birim: ((mm)

Özellikleri:
1Bağlantı istikrarı
Girdi bağlantı yapısı: vida bağlantı yapısının kullanılması, bu tasarım adaptörün bağlantı sırasında donanıma veya kabloya sağlam bir şekilde sabitlenmesini sağlar.Uzun süreli sürekli titreşim ortamında bile., veya dış kuvvetlere maruz kaldığında kazara çekme, aynı zamanda bağlantının istikrarını sağlamak, sinyal iletiminin sürekliliğini ve istikrarını korumak için.
2. Elektriksel Özellikler
İyi gerilim direnci: genellikle daha yüksek gerilimlere dayanabilir, örneğin bazı TNC adaptörleri 500V'ye kadar gerilimlere dayanabilir,Bu da onlara bazı yüksek voltajlı devre uygulamalarında açık bir avantaj sağlar., ve karmaşık elektrik ortamlarına daha iyi adapte olabilir.
Mükemmel yüksek frekanslı performans: Çalışma frekans aralığı 0-11GHz ve hatta daha yüksek (örneğin 0-18GHz), diğer bazı yaygın RF konektörlerinden (örneğinBNC fişleri 4GHz ve daha düşük için tasarlanmıştır)Bu nedenle, yüksek frekanslı sinyallerle uğraşırken, sinyalin yüksek kaliteli bir durumda iletilmesini sağlayarak sinyal kaybını ve bozulmasını etkili bir şekilde azaltabilir.

Uygulama:
İletişim alanı
Kablosuz baz istasyonu inşası: Kablosuz iletişim ağları inşa ederken, TNC adaptörleri, RF ekipmanlarını, anten sistemlerini ve baz istasyonlarındaki iletim kablolarını bağlamak için kullanılır.Çeşitli bağlantılar arasında sinyallerin istikrarlı ve verimli iletilmesini sağlayabilirÖrneğin, 5G baz istasyonlarının inşasında, 5G'nin en önemli özelliklerinden biri, sinyal kaybını ve müdahaleyi azaltmak ve baz istasyonunun iletişim kalitesini ve kapsamını iyileştirmektir.TNC adaptörleri, yüksek hızlı veri aktarımını sağlamak için baz istasyonlarını ve anten dizilerini bağlamak için yaygın olarak kullanılır.
Uydu iletileri: Uydu iletileri zemin istasyonlarının ekipmanlarını bağlamada önemli bir rol oynayan TNC adaptörleri, uydu iletileri ekipmanlarını bağlayabilir.Yer istasyonları ve uydular arasında yüksek kaliteli RF sinyali iletimini gerçekleştirmek için anten besleyicileri ve diğer ilgili aletler, uydu iletişiminin istikrarını ve güvenilirliğini sağlamak için.
Radyo iletim ve alım sistemi: Radyo istasyonunun ve yayın istasyonunun iletim ve alım sisteminde, TNC adaptörü iletimci, alıcı,ses ve video sinyallerinin doğru iletilmesini sağlamak için anten ve diğer ekipmanlar, ve yayınlamanın etkisini ve kalitesini artırmak.

Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
