| Ürün Adı: | TNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Pirinç |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | Yüksek dayanıklılık RF Koaksiyel Bağlantısı,BeCu Temas Malzemesi RF Koaksiyel Bağlantısı,Düz Kadın RF Koaksiyel Bağlantısı |
||

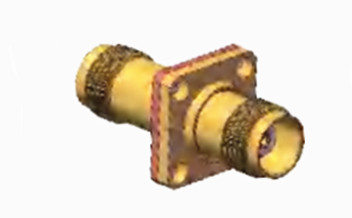

TNC Brass Hermeticity Düz Kadın Kadın RF Koaksiyel Bağlantısı
TNC serisi ürünü, güvenli çiftleşme için vida iplikleri içeren BNC konektörünün ipliklü bir varyantıdır.ve su geçirmez birimleri tutarlı bir 50 ohm impedans ileDC-11GHz frekans aralığında çalışan iki ana tür TNC konektörü vardır: standart ve ters polarite.Bu uygun maliyetli konektörler tipik olarak dökme dökme ve kalıplı bileşenleri içerirPerformansı endüstriyel veya yüksek kaliteli ürünlerle eşleşmese de, çeşitli ticari uygulamalar için idealdir.TNC konektörlerinin aviyonikte birçok uygulaması vardırTers kutupluk ve 75 ohm TNC konektörleri de mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |

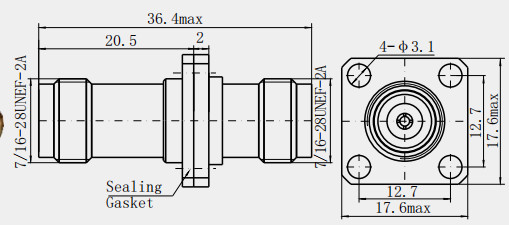

Detaylı çizim
Özellikleri:
1Mekanik özellikleri
Filtreli Bağlantı Dayanıklılığı: Filtreli bağlantı ile, snap tip bağlantısından daha dayanıklıdır ve yüksek titreşim ortamında istikrarlı bağlantıyı koruyabilir,Havacılık için uygun, iletişim üs istasyonu ve bağlantı istikrarı için yüksek gereksinimleri olan diğer durumlar.
Açılmaya karşı tasarımı: iğneli konektörün kendi kendine kilitleme fonksiyonu vardır.Kullanım sırasında bağlantının kazara gevşemesini etkili bir şekilde önleyebilen ve bağlantının güvenilirliğini artıran.
Yüksek dayanıklılık: birden fazla fişleme ve fişleme işlemine dayanabilen, genel TNC konektörleri en az 500 defa fişleme ve fişlemeye zarar vermeden dayanabilir,Sık sık bağlantı ve bağlantıyı kesmeyi gerektiren uygulamalar için uygundur.
2Çevreye uyumluluk
Mükemmel su geçirmezlik: O halka mühürleri vb. ile donatılmış mühürleme yapısının bağlantı kısmı nemden etkili bir şekilde korunabilir,Toz ve diğer dış maddeler bağlantı içi içine, konektörün elektrik performansını ve mekanik özelliklerini hasarlardan korumak için, açık hava, nemli veya tozlu ve diğer sert ortamlar için uygundur.
Korozyona dayanıklılık: genellikle tunç, paslanmaz çelik ve diğer malzemelerden yapılır ve altın kaplama, nikel kaplama vb. gibi yüzey işlemlerinden sonra iyi korozyona dayanıklılığa sahiptir.Uzun süreli istikrarlı çalışmada asit ve alkali ve diğer koroziv ortamlarda olabilir..
Uygulama:
1. Tıbbi ekipman
MRI Ekipmanı Bağlantısı: Manyetik Rezonans Görüntüleme (MRI) ekipmanlarında, TNC adaptörleri, dönüştürücüler, sinyal işleme devreleri,ve insan vücudu içindeki manyetik rezonans sinyallerinin doğru bir şekilde yakalanabilmesini sağlamak için veri aktarım hatları, işlenmiş ve yüksek kaliteli MRI görüntüleri üretmek için aktarılmıştır.
Ultrason ekipman bağlantısı: Ultrason teşhis ekipmanları için, TNC adaptörleri ultrason problarını, sinyal amplifikatörlerini,ve ekranlar, ultrason sinyallerinin sorunsuz bir şekilde aktarılmasını sağlar ve doktorların teşhis yapmasına yardımcı olmak için monitörde net görüntüler gösterir.
2Endüstriyel Otomasyon
Sensör ve denetleyici arasındaki bağlantı: Endüstriyel otomasyon kontrol sisteminde, her türlü sensör (sıcaklık sensörleri, basınç sensörleri, konum sensörleri vb.)) toplanan fiziksel miktar sinyalleri işlem ve analiz için denetleyiciye aktarmak gerekir., ve TNC adaptörü, verilerin doğru aktarımını gerçekleştirmek için sensörler ve denetleyiciler arasındaki kabloları bağlayabilir,Kontrolörün endüstriyel ekipmanları sensörlerden gelen sinyallere dayanarak doğru bir şekilde kontrol etmesini sağlayanTNC adaptörü, doğru veri aktarımı için sensör ve denetleyici arasındaki kabloyu bağlar.Kontrolörün endüstriyel ekipmanları sensör sinyalleri doğrultusunda doğru bir şekilde kontrol etmesini sağlar.
Etkinleştirici ve kontrol sistemi arasındaki bağlantı: Benzer şekilde, endüstriyel otomasyonda, aktüatörler (örneğin motorlar, valfler, silindirler vb.)) kontrol sisteminden komut almalı ve ilgili eylemleri gerçekleştirmelidir.. tnc adaptörleri, kontrol komutlarının doğru bir şekilde iletilmesini sağlamak için aktüatör ve kontrol sistemi arasındaki kabloları bağlamak için kullanılabilir,ve endüstriyel üretim sürecinin sorunsuz geçmesini sağlamak için.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
