Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Kablo Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Pirinç |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | Nikel kaplamalı RF adaptör koaksiyel konektör,Düz TNC RF Adaptörü Koaksiyel Bağlantı |
||

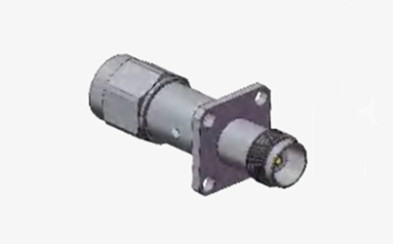

Yüksek Performanslı TNC Erkeğe Kadına RF Adaptörü Koaksiyel Bağlantı Nikel Kaplama
TNC serisi, BNC konektörünün ipli bir varyantı, güvenli vida iplik çiftleme mekanizması ile öne çıkıyor.Su geçirmez konektörler, tutarlı bir 50 ohm impedans sağlar ve DC 11 GHz frekans aralığı için uyarlanmıştırStandart ve ters kutupluk versiyonlarında mevcut olan TNC konektörleri, ticari uygulamalar için uygun fiyatlılık ve yeterli performans sunan ölçekli ve kalıplı malzemelerden yapılır.Anten bağlantılarında yaygın olarak kullanılırRadar sistemlerinde, kablosuz iletişimlerde ve çeşitli endüstriyel uygulamalarda da hayati rol oynarlar.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

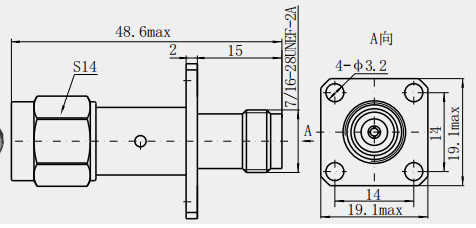

Detaylı çizim
Özellikleri:
1. Yüksek geri dönüş kaybı: genellikle yüksek geri dönüş kaybı (refleksyon kaybı) ile, sinyal yansımasını etkili bir şekilde önler, sinyal müdahalesi ve çarpımını daha da azaltır, sinyal iletim kalitesini iyileştirir.
2İyi yalıtım impedansı ve voltaj dayanıklılığı: Yüksek yalıtım impedansı ve voltaj dayanıklılığı vardır, genellikle 1500V elektrikli dayanıklılık voltajına dayanabilir,Yüksek voltaj ortamında istikrarlı çalışmaya uygun.
3Düşük VSWR: Genellikle konektörün içindeki sinyal iletiminin istikrarını ve tutarlılığını sağlamak için düşük VSWR ile.
Uygulama:
Test ve Ölçüm Alanı
1. RF test ekipmanları: TNC adaptörleri genellikle RF sinyallerinin test ve ölçümünde bağlantı bileşenleri olarak kullanılır.Test cihazı veya antenli spektrum analizatörleri ve diğer test ekipmanları, frekans, güç, VSWR vs gibi RF sinyallerinin parametrelerini doğru bir şekilde ölçmek için.TNC adaptörlerinin düşük kaybı ve yüksek geri dönüş kaybı özellikleri test sonuçlarının doğruluğunu ve güvenilirliğini sağlayabilir..
2Ağ analizatörü: Ağ analizatörü, RF ağının dağıtım parametrelerini ve impedans özelliklerini ölçmek için kullanılır.TNC adaptörü, ağ analizatörünü RF devresine veya test edilecek cihaza bağlamak için kullanılabilir, çeşitli RF parametrelerini ölçmek ve analiz etmek için uygundur. İyi uyumluluğu ve tekrarlanabilirliği test sürecini daha uygun ve verimli hale getirir.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
