Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Tasarım Standardı: | IEC 60169-17 |
| İletişim malzemesi: | Pirinç, BeCu | Dayanıklılık: | 500 Döngü |
| Türü: | dümdüz | Uygulama: | RF |
| Cinsiyet: | kadından kadına | ||
| Vurgulamak: | Düz RF Koaksiyel Bağlantısı,Kadın RF Koaksiyel Bağlantısı,Nikel kaplamalı RF Koaksiyel Bağlantısı |
||

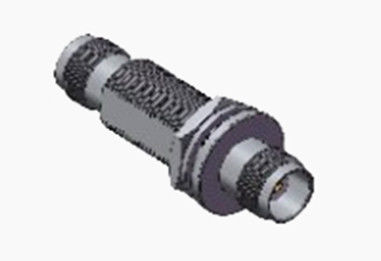

Düz TNC Kadın Kadın RF Nikel Kaplama RF Koaksiyel Bağlantısı
TNC serisi ürünü, vida-diş çiftleme mekanizması ile ayırt edilen, BNC konektörünün ipli bir varyantıdır.ve su geçirmez üniteler tutarlı bir 50 Ohm impedans korur ve DC 11 GHz frekans aralığında çalışır. İki ana tür TNC konektörleri vardır: standart ve ters kutupsal. Tipik olarak dökme ve kalıplı bileşenlerden yapılır,Bu uygun maliyetli konektörler, endüstriyel veya yüksek kaliteli standartlara uygun olmamasına rağmen, çeşitli ticari uygulamalar için çok uygundur.. TNC konektörleri anten bağlantıları için yaygın olarak kullanılır ve aviyonik, iletişim ve genel endüstriyel sektörde çeşitli uygulamalara sahiptir.Ters kutupluk ve 75 Ohm TNC konektörleri var..
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
Elektriksel Özellikler | ||||
İmpedans | 50Ω | |||
Frekans aralığı | DC~4GHz | |||
Adlık Voltaj | 2500VRMS (En yüksek deniz seviyesi) | |||
Dielektrikler Voltaj direnci | 750VRMS (En yüksek deniz seviyesi) | |||
İzolasyon Direnci | ≥2000MΩ | |||
Temas direnci | Dış iletken | ≤6mΩ | ||
Merkezi kondüktör | ≤1,5mΩ | |||
VSMR | ≤1.3 | |||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Ayrıntılı çizimDüz TNC Kadın Kadın RF Nikel Kaplama RF Koaksiyel Bağlantısı:
Birim: ((mm)
Özellikleri:
İyi elektrik performansı
1Geniş bant genişliği özellikleri: TNC adaptörlerinin çalışma frekans aralığı, genellikle çeşitli yüksek frekanslı sinyal iletim ihtiyaçlarını karşılamak için 0 ila 11GHz'ye kadar veya daha yüksektir.Farklı iletişim senaryolarına uygun.
Düşük VSWR: Voltaj VSWR, konektörün iletim performansını ölçmek için önemli göstergelerden biridir, TNC adaptörlerinin düz ve kavisli yapısı sırasıyla daha düşük VSWR'ye sahiptir,Bu da iletim sürecinde sinyalin daha az yansıma kaybı anlamına gelir., ve sinyali daha verimli bir şekilde iletebilir.
2Istikrarlı karakteristik impedans: Karakteristik impedansı genellikle 50Ω'dur ve yaygın koaksiyel kablolarla uyumludur ve sinyal iletiminin istikrarını ve doğruluğunu sağlayabilir.
Güvenilir mekanik performans
- Hayır.Uygulama:
İletişim alanı
1Kablosuz İletişim Üss İstasyonu: Kablosuz iletişim üss istasyonlarında, TNC adaptörleri, istikrarlı sinyal iletimini sağlamak için farklı RF cihazlarını ve antenleri bağlamak için kullanılabilir.,Ana istasyon ekipmanlarını antenle bağlamak, verimli bir radyo sinyali gönderme ve alım gerçekleştirir ve iletişim ağının kapsamını ve sinyal kalitesini iyileştirir.
2Mikrodalga İletişim Sistemi: Mikrodalga iletişim sisteminde, dalga kılavuzu ve koaksiyel kablo gibi farklı iletim hatlarını bağlamak için TNC adaptörleri kullanılır.Ayrıca güç güçlendirici gibi mikrodalga cihazları, karıştırıcılar, filtreler vb., Mikrodalga sinyallerinin iletilmesini ve işlenmesini gerçekleştirmek ve mikrodalga iletişim sisteminin normal çalışmasını sağlamak için.
3Uydu iletişim yer istasyonu: Uydu iletişim yer istasyonunda,TNC adaptörü, uydu iletişiminin istikrarını ve güvenilirliğini sağlamak için sinyali yüklemeyi ve indirmeyi gerçekleştirmek için yerüstü ekipman ve uydu iletişim antenini bağlamak için kullanılabilir.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
