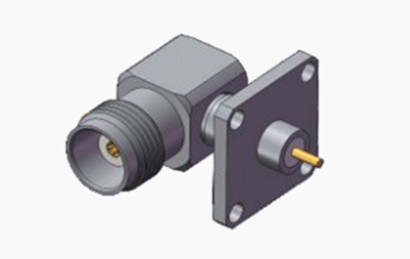

Güvenli Montaj için TNC Kadın Sağ Köşeli 4 Delik Flanş RF Bağlantısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Malzeme: | Pirinç |
| İletişim malzemesi: | Pirinç, BeCu | Dayanıklılık: | 500 Döngü |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | 4 Delikli Flanş Bağlantısı |
| Vurgulamak: | TNC Kadın RF Bağlayıcısı,Güvenli Montaj RF Bağlantısı,Dört delikli flens RF konektörü |
||
Güvenli Montaj için TNC Kadın Sağ Köşeli 4 Delik Flanş RF Bağlantısı
TNC serisi, güvenilir çiftleşme için vida iplikleri içeren BNC konektörünün iplikli bir uyarlamasını temsil eder.TNC RF konektörleri, DC'den 11 GHz'e kadar uzanan bir frekans aralığında tutarlı bir 50 ohm impedans sağlarStandart ve ters kutupluk olarak iki çeşit vardır. endüstriyel veya üst düzey alternatiflerin performansına uymayabilir.Bu uygun maliyetli konektörler çeşitli ticari ortamlarda mükemmel.Genellikle anten bağlantılarında kullanılan TNC konektörleri, aviyonik, savunma, iletişim ve çeşitli endüstriyel sektörlerde yaygın olarak kullanılmaktadır.ters kutup ve 75 ohm TNC konektörleri de mevcuttur..
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

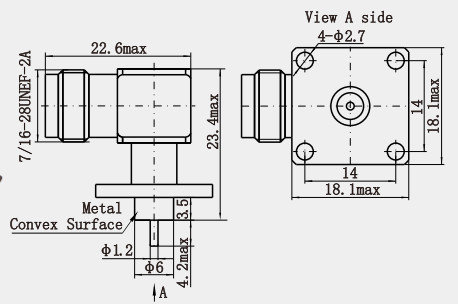

Detaylı çizim
Özellikleri:
1Düz açılı tasarım: yer kısıtlı senaryolar için uygundur, kurulum ve kablolama için uygundur.
2. Mikrostrip Hat Arayüzü: Mikrostrip devreleri için uygundur, iyi yüksek frekanslı sinyal iletim performansı sağlar.
34 delikli flens: Bağlantının istikrarını sağlamak için güvenilir mekanik sabitleme sağlar.
4Dayanıklılık: Yüksek kaliteli malzemeler ve sık bağlantılara ve zorlu ortamlara uyum sağlamak için yapısal tasarım.
5Elektromanyetik Uyumluluk: Sinyal müdahalesi ve kaybını azaltmak için iyi kalkanlama performansı.
6Geniş uyumluluk: Çeşitli uygulama senaryolarına uyarlanarak çok çeşitli cihazlar ve markalarla uyumludur.
Uygulama:
TNC konektörleri kablosuz iletişim, test ve ölçüm, endüstriyel otomasyon, elektronik, havacılık ve tıbbi cihazlarda yaygın olarak kullanılır.Tüm bu alanlar, istikrarlı ve verimli sinyal iletimini sağlamak için güvenilir RF bağlantıları gerektirirDaha sonra, her alanda özel uygulamaları göz önünde bulunduruyorum. Örneğin, baz istasyonları ve yönlendiriciler gibi kablosuz iletişim ekipmanları; test ve ölçümde ağ analizatörleri;Endüstriyel otomasyonda kablosuz sensörlerElektronikte iletişim ekipmanları; havacılıkta uydu iletişimleri; ve tıbbi ekipmanlarda MRI makineleri.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
