Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| Malzeme: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Tasarım Standardı:: | IEC 60169-17 |
| Türü: | Ra | ||
| Vurgulamak: | Güvenilir Bağlantılar RF Bağlantısı,Dört delikli flens RF konektörü,Dayanıklı TNC Kadın RF Bağlayıcısı |
||
Güvenilir bağlantılar için dayanıklı TNC Kadın 4 delikli Flange RF Bağlayıcısı
TNC serisi ürünü esasen BNC konektörünün dikişli bir varyantıdır.Girintili üniteler su geçirmez ve tutarlı bir 50 ohm impedans korur, DC-11 GHz aralığında çalışır. İki tür TNC konektörü mevcuttur: standart ve ters kutupsal.Bu uygun fiyatlı konektörler endüstriyel veya askeri sınıf ürünlerin performansına uymuyor, ancak çok çeşitli ticari uygulamalar için idealdir..
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |
| IP derecelendirme (birleştirilmiş) | IP64 |
Çizim:
Özellikleri:
1Bağlantı Tipi

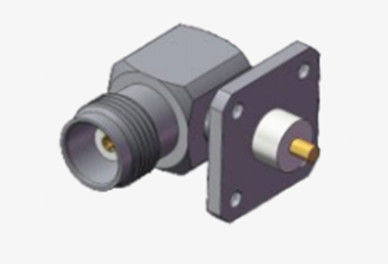

TNC Kadın Sağ Köşeli 4 delikli Flange RF Bağlayıcısı
Microstrip Arayüzü için
2Fiziksel özellikleri
Düz açı tasarımı kompakt uygulamalar için yer tasarrufu sağlar
Dört delikli flange montajı sağlam bir mekanik bağlantı sağlar
Mobil cihazlar ve sabit kurulumlar için hafif ve taşınabilir
3Performans özellikleri
Sinyal iletim kalitesini sağlamak için düşük kayıp, yüksek geri dönüş kaybı
Çoklu iletişim standartlarını desteklemek için geniş frekans aralığı
Zorlu ortamlar için dayanıklı tasarım
4. Arayüz ve Uyumluluk
Yüksek frekanslı sinyal iletimi için mikro şerit arayüzü
Çok çeşitli RF ve mikrodalga cihazları ile uyumludur
Uygulama:
Kablosuz İletişim Ekipmanı
Anten Sistemleri
Ölçüm ve Test Ekipmanı
Endüstriyel otomasyon ekipmanları
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
