Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Pirinç |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | Hermetik Düz RF Koaksiyel Bağlantı,PCB Uygulamalar RF Koaksiyel Bağlantı |
||

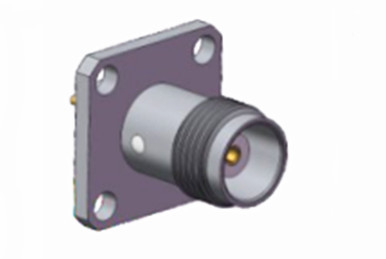

PCB Uygulamaları için Yüksek Performanslı TNC Kadın Hermetik Düz RF Koaksiyel Bağlantısı
TNC serisi, vida iplik çiftleşme özelliği ile karakterize edilen BNC konektörünün iplikli bir evrimini temsil eder.ve su geçirmez konektörler DC 11GHz spektrumu boyunca 50 ohm eşit bir impedans ve fonksiyon sunar. TNC konektörünün iki varyantı vardır: standart ve ters kutupsal.endüstriyel veya yüksek kaliteli ürünlerin performansına uymayabilirGenellikle anten bağlantılarında kullanılan TNC konektörleri, aviyonik, iletişim ve çeşitli endüstriyel alanlarda geniş bir uygulama bulurlar.ters kutupluk ve 75 ohm TNC konektörleri de erişilebilir.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |

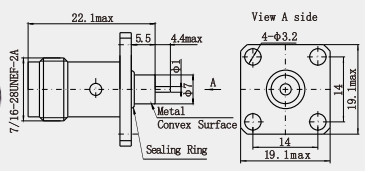

Detaylı çizim
Özellikleri:
Çevreye uyumluluk
Yüksek kaliteli malzemeler: genellikle tunç veya paslanmaz çelikten yapılır, yüzey korozyon direncini artırmak ve kullanım ömrünü uzatmak için nikel veya altın kaplama olabilir,Bazı konektörler de su geçirmez., toz geçirmez ve diğer özellikleri, açık hava veya sert ortamlar için uygundur.
Geniş sıcaklık aralığı: çalışma sıcaklık aralığı genellikle geniştir, örneğin bazı konektörler -65 °C'den +165 °C'ye kadar sıcaklık aralığında normal çalışabilir.Farklı ortamlarda kullanım ihtiyaçlarını karşılamak.
Uygulama:
1Konumlandırma ve izleme alanı.
Uydu Navigasyon Ölçme Antennası: Geodetik haritalama, okyanus anketleme, sismik izleme, köprü deformasyon izleme gibi birçok açık hava senaryosunda,TNC bağlantısı, uydu navigasyonu ölçüm antenini dış cihazlarla bağlar., kablosuz sinyalleri iletebilir ve güç sağlayabilir ve santimetre düzeyinde hassas ölçüm ve konumlandırmayı gerçekleştirebilir.
2Havacılık alanı.
Havacılık kontrol sistemi: Havacılık iletişiminin doğruluğunu ve güvenilirliğini sağlamak için ilgili radyo ekipmanlarının bağlantısı için kullanılır.Uçakların güvenli uçuşunu ve sorunsuz hava trafiği kontrolünü sağlamak için.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
