Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | BMA RF Konektörü | Kaplama: | Nikel/Altın Kaplama |
|---|---|---|---|
| Dayanıklılık: | 500 Döngü | İletişim malzemesi: | Pirinç, BeCu |
| Malzeme: | Paslanmaz çelik | Tasarım Standardı:: | IEC 1169-33 |
| Türü: | dümdüz | Cinsiyet: | Dişi |
| Vurgulamak: | IEC 1169-33 RF Koaksiyel Bağlantı,500 döngü Dayanıklılık RF Koaksiyel Bağlantı,Mikrostrip Tasarımı RF Koaksiyel Bağlantısı |
||

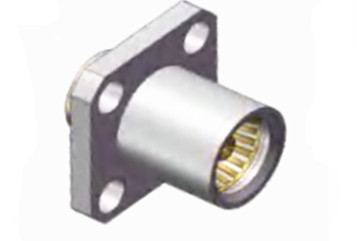

BMA Paslanmaz Çelik Kadın Mikrostripli RF Koaksiyel Bağlantısı
IEC1169-33 standartlarına uygun olarak geliştirilen ve üretilen BMA serisi konektörleri, güvenilir temas ve geliştirilmiş elektrik özelliklerini sağlayan yeni bir yay plaka tasarımı ile övünür.Bu konektörler eksenel ve radyal yüzme yeteneğinin benzersiz avantajını sunuyor, her bir bağlantı noktası ve hafif bir yapı arasındaki minimum mesafe ile birlikte, şasi ve kabine içindeki kör çiftleşme uygulamaları için idealdir.Bu tür montajlar için modüler bağlantılarda yaygın olarak kullanılır, BMA serisi uluslararası eşleriyle değiştirilebilir, hızlı bir şekilde bağlanmasını ve koparılmasını kolaylaştırır.Genellikle radyo cihazlarında ve aletlerinde koaksiyel kablo bağlantıları kurmak için kullanılırlar..
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~18GHz | |
| Adlık Voltaj | 250 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1000 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤2.0mOhm |
| Merkezi kondüktör | ≤0,5mOhm | |
| VSMR | ≤1.3 | |

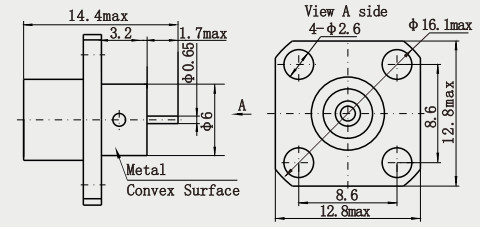

Ürün Ayrıntıları
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.6N en fazla |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -55 ile +155Deg C |
| IP derecelendirme (birleştirilmiş) | IP64 |
Özellikleri:
1. Kör Kaydırma Bağlantısı: Bu tür bir bağlantı sadece uygun ve hızlı değil, aynı zamanda ipli bağlantılarla ortaya çıkabilecek rahatsızlık ve sorunlardan da kaçınır.Örneğin, dar bir alanda iplikleri sıkma zorluğu gibi., vb. ve aynı zamanda iplik aşınması veya gevşeme nedeniyle güvenilmez bağlantı riskini azaltır.
2Yüksek standartlaşma derecesi: BMA konektörleri tasarım ve üretim için ilgili uluslararası standartlara ve normlara uymaktadır.Farklı üreticiler tarafından üretilen BMA konektörleri arasında iyi bir değiştirilebilirlik ve uyumluluğu sağlamak, ürün çok yönlülüğüne ve birlikte çalışabilmesine katkıda bulunur.
Uygulama:
Test ve ölçüm aletleri
1Spektrum Analizcisi: Spektrum Analizcisi sinyallerin spektral özelliklerini ölçmek için kullanılır.Giriş ve çıkış portları, ekipmanları test ve test kabloları altında bağlamak için RF koaksiyel konektörleri kullanmalıdır..BMA dişi mikro şeritli RF koaksiyel konektörleri, spektrum analizatörünün ölçüm doğruluğunu artırmak için iyi bir sinyal eşleşmesi ve düşük kaybı sağlayabilir.
2. Vektör Ağı Analizcisi: Vektör ağ analizatörleri, dağıtım parametreleri, impedans vb. gibi ağ parametrelerini ölçmek için kullanılır.ve test edilen ağı test cihazına bağlamak için RF koaksiyel bir konektör gerektirir..BMA kadın mikro şeritli RF koaksiyel konektörleri istikrarlı sinyal iletimi ve doğru ölçüm sonuçları sağlar.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
