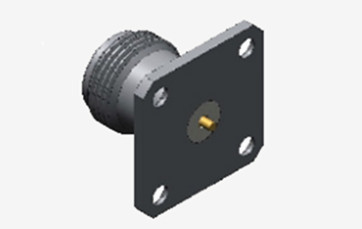

Mikrostripli Yüksek Performanslı N Tipi Kadın RF Koaksiyel Bağlantısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| VSWR'ye Karşı: | ≤1.3 | Frekans aralığı: | DC~11GHz |
| Model: | N-KFD506 | İmpedans: | 50Ω |
Mikrostripli Yüksek Performanslı N Tipi Kadın RF Koaksiyel Bağlantısı
N serisi konektörleri, dielektrik ortam olarak hava kullanan ipli bağlantılara sahip olan MIL-C-39012 standartlarına uygun olarak tasarlanmış ve üretilmiştir.11 GHz'e kadar frekans kapasitesi ile olağanüstü elektrik performansı sunarlar.Şirketimizin hassas konektörleri 18 GHz'e kadar frekanslara ulaşabilir ve çeşitli radyo frekanslı kablo türleriyle uyumludur.yüksek güvenilirlik, geniş frekans aralığı ve diğer avantajları, havacılık, havacılık, radar sistemleri, mikrodalga iletişim, dijital iletişim,ve mikrodalga ölçümleriAyrıca, N-tip konektörler, test araçlarında yaygın olarak kullanılan test arayüzü konektörleri olarak hizmet verir.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |
Özellikleri
| Altınla kaplanmış |
| Alt minyatür |
| DC 40GHz'e |
| Kompakt boyut |
| Basınçlı ya da keskin bağlantı |
| Tam gevşeme, sınırlı gevşeme ve pürüzsüz delik |
| PCB ve kablo montaj konektörü |
| Erkek ve Dişi, Düz ve Sağ Köşe seçeneği |
| Hem esnek hem de yarı sert kablolar için kablo monte sürümleri |
| Normal tip ve hermetik, Flange montaj & Thread-In montaj seçeneği |

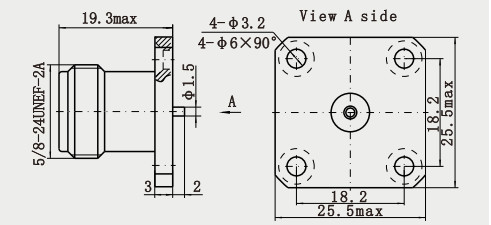

Detaylı çizim
Özellikleri:
1Yüksek koruma: kabuk genellikle iyi elektromanyetik koruma performansına sahip metal malzemeden yapılır.Sinyal iletimine dış elektromanyetik müdahalelerin etkisini etkili bir şekilde önleyebilen.
2. Güçlü dayanıklılık: Özel bir işlem ve testten sonra, sert çevresel koşullar altında (yüksek sıcaklık, düşük sıcaklık, nem gibi) istikrarlı bir şekilde çalışabilir.) ve uzun bir hizmet ömrüne sahiptir..
3İyi uyumluluk: Yarım sert kablolar ve esnek kablolar vb. dahil olmak üzere birçok kablo türüyle uyumludur, bu da pratik uygulamalarda daha yaygın bir şekilde uygulanabilir hale getirir.
Uygulamalar:
1Uygunluk: Yarım sert kablolar ve esnek kablolar vb. dahil olmak üzere birçok kablo türüyle uyumludur ve bu da pratik uygulamalarda daha yaygın bir şekilde uygulanabilir hale getirir.
2Görünüm çeşitliliği: Şekil düz veya dik açılı tip ve 4 delikli flens türü, baskı tipi, spacer tipi, 2 delikli panel tipi,Dört delikli panel türü veya yükleme olmayan tip ve diğer stiller, farklı uygulama senaryolarının kurulum ihtiyaçlarını karşılayabilir.
3Yüksek koruma: kabuk genellikle iyi elektromanyetik koruma performansına sahip metal malzemeden yapılır.Sinyal iletimine dış elektromanyetik müdahalelerin etkisini etkili bir şekilde önleyebilen.
Ürün Kataloğu
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptör'e dalga kılavuzu |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Paketleme ve Teslimat
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
