Ana sayfa ÜrünlerSSMA RF Bağlantısı

Dik Açı SSMA / Mini SMA Dişi / Jak RF Koaksiyel Konnektör 4 Bacaklı Delikten Geçen Lehim PCB ​18GHz'e Kadar

Tüm ürünler
SMA RF Konektörü (204)
SMP RF Konektörü (234)
SMPM RF Konektörü (96)
1.0mm RF Konektörü (23)
1.85mm RF Konnektör (11)
2.4mm RF Bağlayıcı (39)
2.92mm RF Konektörü (133)
3.5mm RF Konektörü (13)
SSMA RF Bağlantısı (71)
Seri RF Adaptörü Arası (86)
Havacılık RF Bağlantıları (31)
Havacılık dalga kılavuzu bileşenleri (9)
RF Kablo Montajı (73)
RF Yük Sonlandırma (29)
Koaksiyel Adaptör İçin Dalga Kılavuzu (34)
Camdan Metal Conta Konnektörlerine (123)
J30J Serisi Bağlayıcı (49)
Mikrodalga Döner Bağlantı Elemanları (6)
Entegre Bağlayıcı (22)
RF Koaksiyel Adaptör Konnektörü (249)
Ben sohbet şimdi
Sertifika
Çin Xi'an Elite Electronics Co., Ltd. Sertifikalar
Çin Xi'an Elite Electronics Co., Ltd. Sertifikalar
Ürün tam olarak beklendiği gibi ve kaliteli idi. Servis mükemmeldi. Kesinlikle tekrar sipariş edecek.

—— Gregory, ABD

Gereksinimlerimi anladım ve doğru parçaları aradım.

—— Ian, Yeni Zelanda

Sizinle çalışmak büyük bir zevkti ve yardımınız ve öneriniz için teşekkür ederim. Yakın bir gelecekte daha fazla copperation olacağını umuyoruz.

—— Terence, Singapur

SMP konektörleri yüksek kalitededir, sızıntı oranı 1 * 10 ^ -9 mbar * l / s değerine ulaşabilir. Böyle bir ekonomik fiyat ile büyük bir anlaşma.

—— Jonh, Birleşik Devletler

Profesyonel Satıcı

—— Abdu, Suudi Arabistan

Yüksek frekanslı bağlantılarınızı aldım ve gerçekten iyi!

—— Jacky, Kore

Kabloları test ettik ve hepsi beklendiği gibi çalışıyor.

—— Josh, İngiltere

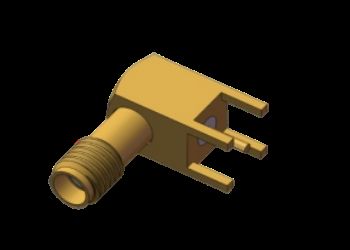

Dik Açı SSMA / Mini SMA Dişi / Jak RF Koaksiyel Konnektör 4 Bacaklı Delikten Geçen Lehim PCB ​18GHz'e Kadar

Right Angle SSMA / Mini SMA Female / Jack RF Coax Connector 4 Leg Through Hole Solder PCB ​Up to 18GHz
Right Angle SSMA / Mini SMA Female / Jack RF Coax Connector 4 Leg Through Hole Solder PCB ​Up to 18GHz
video play

Büyük resim :  Dik Açı SSMA / Mini SMA Dişi / Jak RF Koaksiyel Konnektör 4 Bacaklı Delikten Geçen Lehim PCB ​18GHz'e Kadar En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Xi'an, Çin
Marka adı: ELT
Sertifika: ISO9001, IS014001
Model numarası: SSMA-KWHD
Ödeme & teslimat koşulları:
Min sipariş miktarı: MOQ 50 Parça
Fiyat: The more quantity, the cheaper the price will be
Ambalaj bilgileri: 1pcs/plastik torba; 100 adet/karton
Teslim süresi: Yeni üretim için 8-12 hafta
Ödeme koşulları: T/T,L/C,D/P
Yetenek temini: Gereksinimler olarak
İletişim
Detaylı ürün tanımı
Ürün adı: Dik Açılı SSMA RF Konektörü Modeli: SSMA-KWHD
Frekans Aralığı: 0.3MHz-18GHz Empedans: 50Ω
Nominal Gerilim: 250V DWV: 750V
Yalıtım Direnci: ≥5000MΩ Merkez Şefi: Bakır Alaşımlı, Altın Kaplama
Dış İletken: Bakır Alaşımlı, Altın Kaplama Montaj Yöntemi: 4 bacak olsa da delik lehim
İzolatörler: PTFE
Vurgulamak:

Lehim PCB SSMA Konnektör

,

Mini SMA RF Koaksiyel Konnektör

,

Dik Açı SSMA RF Koaksiyel Konnektör

Sağ açılı SSMA RF Bağlantısı / Mini SMA Kadın RF Koaksiyel Bağlantısı4 Çukurda BacakLehimleme PCB'si18 GHz'e kadar
Ürün Özellikleri
Parçalar Değer
Ürün Adı Sağ açılı SSMA RF Bağlantısı Kadın PCB Montajı
Model
SSMA-KWHD
Frekans aralığı 0.3MHz-18GHz
İmpedans 50Ω
Adlık Voltaj 250v
DWV 750V
İzolasyon Direnci ≥5000MΩ
Merkezi Şef Altınla kaplanmış bakır alaşımı
Dış Yönetici Altınla kaplanmış bakır alaşımı
Dağlama Yöntemi 4 Çukurlu Lehimle Bacak
İzolatörler PTFE
Ürün Genel Görünümü
SSMA RF Connector, geleneksel SMA konektörlerinin yaklaşık %70'lik büyüklüğünde olan SMA arayüz standardının kompakt versiyonlarıdır.Düz kenarlık montajı, delik PCB lehimle doğru açı, delik PCB lehimle doğru, perdeler vidalar bağlamak.
  • Geniş frekans bant genişliğine sahip kompakt boyut
  • Üstün mekanik ve elektrik performansı
  • Zorlu uygulamalarda yüksek güvenilirlik
  • Girdi standart (10-36UNF-2)
  • Karakteristik impedans 50Ω
  • 30GHz'ye kadar frekans işlevi
Arayüz Boyutları
SSMA RF Coax Connector interface dimensions diagram
SSMA RF Bağlantısı / Mini SMA RF Koaksiyel Bağlantısı4 Çukurda BacakLehimleme PCB'siBoyutları
SSMA-KWHD için çizelge boyutları (birim: mm).

Dik Açı SSMA / Mini SMA Dişi / Jak RF Koaksiyel Konnektör 4 Bacaklı Delikten Geçen Lehim PCB ​18GHz'e Kadar



Diğer Model SSMA RF Bağlantısı 4 Delik Flanş Montajı

Dik Açı SSMA / Mini SMA Dişi / Jak RF Koaksiyel Konnektör 4 Bacaklı Delikten Geçen Lehim PCB ​18GHz'e Kadar

Başvurular
Yüksek hassasiyetli mikrodalga sinyali iletimi için idealdir:
  • Mikrodalga iletişim sistemleri
  • Ölçme ekipmanları
  • Havacılık uygulamaları
  • Radar sistemleri
  • Elektronik alanları
Ürünlerimiz sert ortamlarda dayanıklılık ve güvenilirlik sağlamak için kaliteli malzemeler ve sıkı üretim süreçleri kullanır.
SSMA connector applications in electronic systems
Ambalaj ve Nakliye
Paketleme:Her bir SSMA RF Bağlantısı, güvenli geçişi sağlamak için koruyucu kartonlara dikkatlice paketlenmiştir.Dik Açı SSMA / Mini SMA Dişi / Jak RF Koaksiyel Konnektör 4 Bacaklı Delikten Geçen Lehim PCB ​18GHz'e Kadar
Nakliye:Tüm sevkiyatlar için verilecek takip numaraları olan güvenilir kurye hizmetleri kullanıyoruz.
Not:Diğer benzer SSMA RF Bağlantı modelleri için, lütfen katalogumuzu kontrol edin. Bazı modeller stokta iken, hepsi katalogdaki model için hızlıca üretilebilir.

Etiket:

SSMA dişi RF konnektör 18GHz,

50 ohm flanş montaj konnektör,

Garantili SSMA RF konnektör
