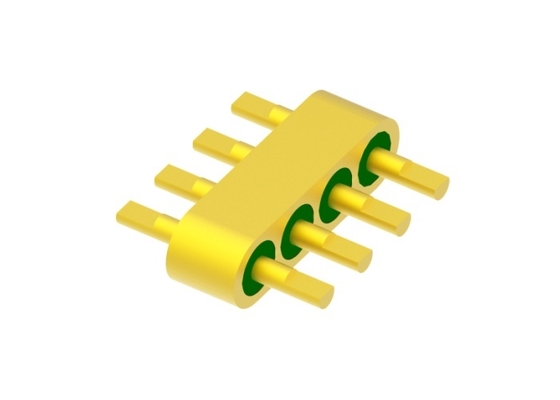

Cam malzemesi 7052 için MC-677-JH Hermetik Bağlantılarla Çok Noktalı Altın Kaplama 4 Noktalı Başlık
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Marka adı: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| Vurgulamak: | Hermetik bağlantıları olan 4-Pin Başlığı,Hermetik bağlantıları olan çok düğmeli başlık,Hermetik bağlantıları olan altın kaplama başlık |
||
4-Pin Hermetik Çoklu-pin Başlık ve Bağlantı Yüzeyi
ÖzellikleriMC-677-JH:
| Ürün Adı | Hermetik4 Pin Başlık ve Bağlantı Yüzeyi |
| Empedans | NA |
| Tip | 4 pin |
| Sıralar | 1 sıra |
| Renk | Altın kaplama |
| Gövde ve pin malzemesi | Kovar 4J29 |
|
Cam malzemesi
Cam Rengi
|
7070 tipi
Yeşil
|
| Frekans Aralığı | NA |
| VSWR | NA |
| Dayanım Gerilimi | ≥100V |
|
Hermetiklik Sızıntı Oranı |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| İzolasyon Direnci | ≥2000MΩ |
| Çalışma sıcaklığı | -65℃~+260℃ |

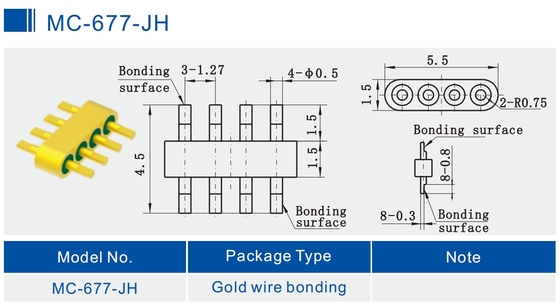

Detaylı Görüntü(mm)MC-677-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
Diğer Hermetik 4-pin Başlık
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
Giriş
Hermetik Camdan Metale Sızdırmazlıklar RF/DC Geçişleri /Çoklu-pin Başlıklar /Konnektörolarak da bilinirCam izolatör. Esas olarak modüller ve modüller, modüller ve gaz sızdırmazlık gereksinimleri olan bileşenler arasında mikrodalga sinyallerini, güç sinyallerini ve kontrol sinyallerini iletmek için kullanılırlar. Sızdırmazlık bileşenlerinde en kritik bileşenlerden biridirler.
Düşük dielektrik sabiti ve düşük dielektrik kaybına sahip cam, yalıtım ve destek malzemesi olarak kullanılır. Gövde ve iletken, yüksek sıcaklıkta sinterlenmiş Kovar alaşımından yapılmıştır ve yüzeyi altın kaplamadır. Orta iletken, altın tel bağlama, lehimleme ve eşleşme gibi çeşitli sonlandırma stillerine sahiptir. Cam izolatörler küçük, hafif, hermetik, yüksek güvenilirlikli olup son yıllarda elektronik üretim endüstrilerinde yaygın olarak kullanılmaktadır.
Özellikler:
-Küçük boyut
-hafif
-Hermetik
-Kararlı kalite ve yüksek güvenilirlik
-İç iletken: Altın tel bağlama, lehimleme ve seçim için eşleşme yöntemi
Uygulama:
Elektronik paketlerin, elektronik karşı önlemlerin, uyduların, füzelerin, radarın ve askeri, havacılık, uzay ve otomotiv alanlarındaki diğer geniş uygulama alanı. SMA, milimetre dalga ürünleriyle kullanılabilir.
Avantajları:
-1.27um altın kaplamalı Askeri Sınıf
-Sıkı tolerans kontrolü
-Seçim için standart ve özel tasarım.
-Yüksek maliyet-etkin ürünler ve hizmetler
-Standart boyutlar için geniş stoklar
-Özel ürünler için hızlı teslimat
Ürün Listesi:
| 50Ω RF Tek-pin JM Serisi | Lehimleme Eşleşme ve Bağlama seçeneği |
| 50Ω RF Tek-pin JM Standart Serisi | Lehimleme Eşleşme ve Bağlama seçeneği |
| 50Ω RF Tek-pin JM Standart Olmayan Serisi | Lehimleme Eşleşme ve Bağlama seçeneği |
| DC Tek-pin JK Serisi | Lehimleme ve Bağlama seçeneği |
| DC Tek-pin JK Standart Serisi | Lehimleme ve Bağlama seçeneği |
| DC Tek-pin JK Standart Olmayan Serisi | Lehimleme ve Çivi Başı Bağlama seçeneği |
|
Çoklu-pin Başlık JMC Serisi
|
1-3 sıra seçeneği ile 1-9 pin |
| Özel boyutlar |
Geniş aralık |
NOT:
100.000'den fazla türde Hermetik Camdan Metale Sızdırmazlık Konnektörlerimiz var, kullandığınız konnektör bulunamazsa, lütfen detaylarınızla bizimle iletişime geçin.
