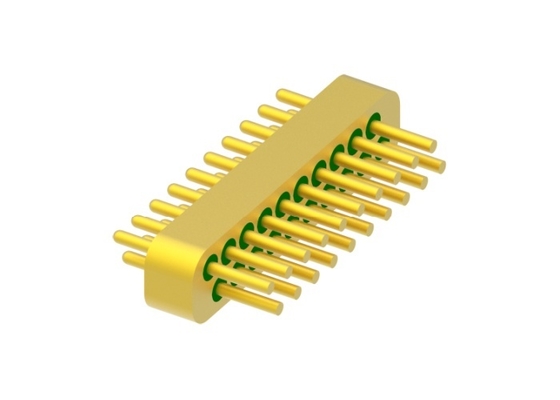

20 Pim 2 Sıra Hermetik Elektrik Konnektörleri Küçük Boy Altın Tel Bağlantısı MC-827T1-JH
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Hermetik çok pimli başlıklar | Empedans: | Diğer |
|---|---|---|---|
| Sabitle: | 20 pimli | Sıra: | 2 sır |
| Kaplama: | Altın kaplama | Pim malzemesi: | Kovar 4J29 |
| Bardak: | 7052,7070 | Hermecity: | <1.01325 x 10e-08 std.cc/s |
| Sertifika: | ROHS ISO-9001-2015 | ||
| Vurgulamak: | 20 pinlik hermetik başlık bağlantıları,0.5 mm çaplı altın tel bağlantıları,camdan metalye mühürleme başlığı bağlayıcıları |
||
20 Pinli 2 Sıralı 0.5mm Pin Çaplı Hermetik Konnektör, Altın Tel Bağlantı Yüzeyli
Hermetik Cam-Metal Sızdırmazlık RF/DC Besleme Hatları /Çoklu Pin Konnektörleri /Konnektör olarak da adlandırılır Cam yalıtkan. Bunlar esas olarak modüller ve modüller, modüller ve gaz sızdırmazlık gereksinimi olan bileşenler arasında mikrodalga sinyallerini, güç sinyallerini ve kontrol sinyallerini iletmek için kullanılır. Sızdırmazlık bileşenlerinin en kritik bileşenlerinden biridir.
Düşük dielektrik sabiti ve düşük dielektrik kaybına sahip cam, yalıtım ve destek malzemesi olarak kullanılır. Gövde ve iletken Kovar alaşımı yüksek sıcaklıkta sinterlenmiş ve yüzeyi altın kaplanmıştır. Merkez iletken, altın tel bağlantısı, lehimleme ve eşleştirme gibi çeşitli sonlandırma stillerine sahiptir. Cam yalıtkanlar küçük, hafif, hermetik, yüksek güvenilirlikli olup son yıllarda elektronik üretim endüstrilerinde yaygın olarak kullanılmaktadır.
Şartname:
| Ürün Adı | Cam-Metal Çoklu Pin Konnektörleri |
| Empedans | diğer |
| Tip | 20 pin |
| Sıra | 2 sıra |
| Renk | Altın kaplama |
| Gövde ve pin malzemesi | Kovar 4J29 |
|
Cam malzemesi
Cam Rengi
|
7050 veya 7070 tipi
Yeşil veya Beyaz
|
| Frekans Aralığı | NA |
| VSWR | NA |
| Dayanım Gerilimi | ≥300V |
|
Hermetiklik Sızıntı Oranı |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/saniye @ 1 atm |
| İzolasyon Direnci | Tek pin için ≥2000MΩ, çoklu pin için ≥1000MΩ |
| Çalışma sıcaklığı | -65℃~+260℃ |

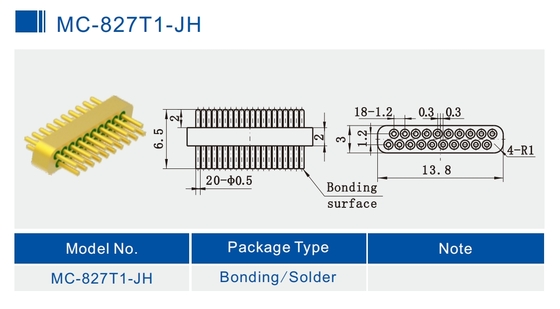

Detaylı Resim
Birim:mm
Ürün Listesi:
| 50Ω RF Tek Pinli JM Serisi | Lehimleme Eşleştirme ve Bağlantı seçeneği |
| 50Ω RF Tek Pinli JM Standart Serisi | Lehimleme Eşleştirme ve Bağlantı seçeneği |
| 50Ω RF Tek Pinli JM Standart Dışı Serisi | Lehimleme Eşleştirme ve Bağlantı seçeneği |
| DC Tek Pinli JK Serisi | Lehimleme ve Bağlantı seçeneği |
| DC Tek Pinli JK Standart Serisi | Lehimleme ve Bağlantı seçeneği |
| DC Tek Pinli JK Standart Dışı Serisi | Lehimleme ve Nail Head Bağlantı seçeneği |
|
Çoklu Pin Konnektör JMC Serisi
|
1-9 pin, 1-3 sıra seçeneği |
| Özel boyutlar |
Geniş aralık |
Katalog-Cam-Metal Hermetik Sızdırmazlıklar.pdf
Özellikler:
- Küçük boyut
- Hafif
- Hermetik
- Stabil kalite ve yüksek güvenilirlik
- İç iletken: Altın tel bağlantısı, lehimleme ve eşleştirme yöntemi seçeneği
Uygulama:
Elektronik paketlerin geniş uygulama alanı, ticari havacılık, uydular, radar ve diğer aviyonik, havacılık ve otomotiv alanlarında. SMA, milimetre dalga ürünleri ile kullanılabilir.
Avantajlar:
- 1.27um altın kaplama
- Sıkı tolerans kontrolü
- Standart ve özel tasarım seçeneği.
- Yüksek maliyet-etkin ürünler ve hizmetler
- Standart boyutlar için büyük stoklar
- Özel ürünler için hızlı teslimat
NOT:
100.000'den fazla tip Hermetik Cam-Metal Sızdırmazlık Konnektörüçeşidimiz bulunmaktadır. Kullandığınız konnektör bulunamazsa, lütfen detaylarınızla bizimle iletişime geçin.
