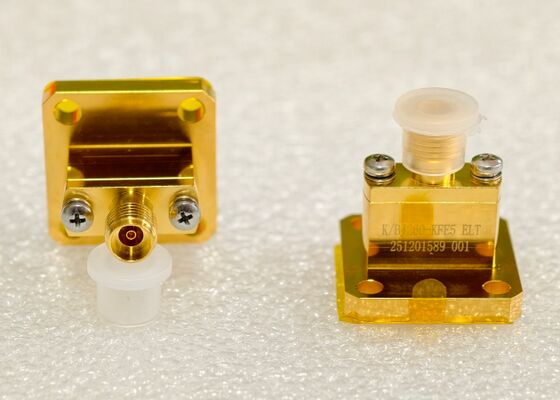

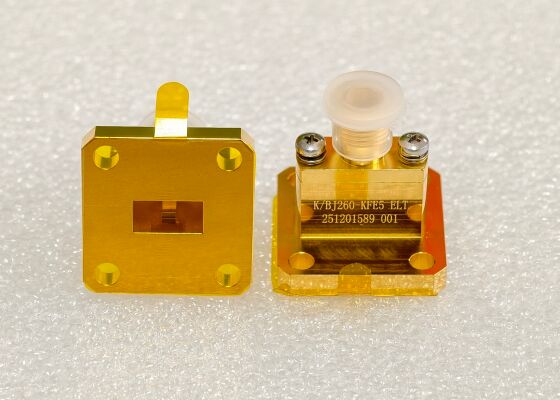

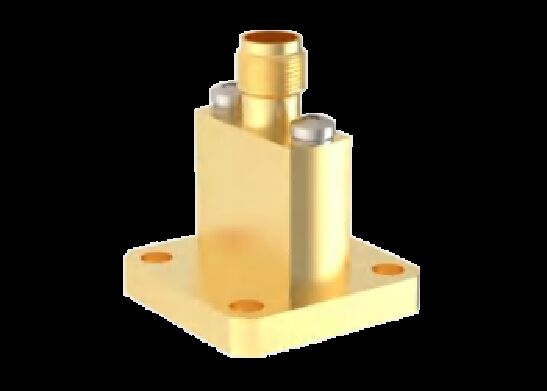

WR90,WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 gibi dalga kılavuzu bağlantı noktasına sahip koaksiyel adaptör

• Dış Çizim

• Diğer Dalga Kılavuzu - Koaksiyel Adaptör

Ayrıca dalga kılavuzundan SMA adaptörüne, dalga kılavuzundan N tipi adaptöre, dalga kılavuzundan 2.4mm adaptöre, dalga kılavuzundan 1.85mm adaptöre, dalga kılavuzundan 1.0mm adaptöre, dalga kılavuzundan 0.8mm adaptöre gibi başka dalga kılavuzu - koaksiyel adaptörlerimiz de bulunmaktadır. Başka modellere ihtiyacınız olursa lütfen bizimle serbestçe iletişime geçin.

• Dalga Kılavuzu Standartları - WR Serisi ve Çin BJ Serisi Çapraz Referansları

• Uygulama

  1. Havacılık ve Radar Sistemleri

  • Radar Sistemleri: dalga kılavuzu - koaksiyel adaptörler, anten ucundaki dalga kılavuzu besleme ağını arka uçtaki koaksiyel Verici/Alıcı (T/R) modüllerine bağlamak için kullanılır. Özellikle yüksek frekans bantlarında (X-bandı ve Ku-bandı gibi) sinyal faz tutarlılığını garanti etmeleri gerekir;
  • Elektronik Karıştırma Sistemleri: Sinyal iletim ve alım zincirlerinde kullanılır, sinyal saflığını sağlamak için son derece düşük Voltaj Dalga Oranı (VSWR) gerektirir;
  • Telemetri Sistemleri: Yüksek titreşimli ve yüksek darbeli uçuş ortamlarında, dik açılı veya sağlamlaştırılmış geçişler güvenilir elektriksel bağlantılar sağlar.

  2. Uydu İletişimi (Satcom)

  • Yer İstasyonu Tx/Rx: Dalga kılavuzu - koaksiyel adaptör, parabolik antenlerin dalga kılavuzu çıkışını Düşük Gürültülü Yükselticilerin (LNA) veya Güç Yükselticilerinin (PA) koaksiyel girişlerine bağlar.
  • Uydu Yükü Testi: Uydu yüklerinin yer doğrulama işlemleri sırasında, test doğruluğunu sağlamak için uzay ortamında sinyal iletimini simüle etmek üzere yüksek performanslı geçişler kullanılır. Uydular Arası Bağlantılar: Uyduların içinde, yerden tasarruf etmek ve ağırlığı azaltmak için genellikle kompakt dalga kılavuzu-koaksiyel yapılar kullanılır.

  3. Test ve Ölçüm

  • Anten Testi: Dalga kılavuzu antenlerini Vektör Ağ Analizörlerine (VNA) bağlar. Özellikle milimetre dalga bandında (26.5GHz–110GHz), yüksek hassasiyetli geçişler (2.4mm veya 2.92mm konektörler gibi) gereklidir. Yansıtmasız Oda Testi: EMC odaları içindeki koaksiyel test ekipmanlarına dalga kılavuzu iletim hatlarından sinyalleri yönlendirmek için geçişler kullanılır. Otomatik Test Ekipmanı (ATE): Yerleşim optimizasyonu için alan kısıtlı test düzeneklerinde genellikle dik açılı adaptörler kullanılır.

  4. Kablosuz İletişim (5G/6G ve Mikrodalga Rölesi)

  • 5G/6G Milimetre Dalga Ar-Ge: Milimetre dalga çipleri/modüllerini test ekipmanlarına bağlamak için baz istasyonu prototipleme ve testlerinde kullanılır. Noktadan Noktaya Mikrodalga İletişimi: Uzun mesafeli mikrodalga iletim bağlantılarında sinyal kuplajı ve izleme için kullanılır.

  5. Endüstriyel, Tıbbi ve Bilimsel Araştırma

  • Endüstriyel Mikrodalga: Mikrodalga ısıtma ve kurutma ekipmanlarında güç izleme.
  • Tıbbi Mikrodalga: Mikrodalga fizyoterapi ve tümör hipertermi ekipmanlarında sinyal iletimi.
  • Büyük Ölçekli Bilimsel Tesisler: Yüksek güçlü, düşük gürültülü sinyal iletimi için parçacık hızlandırıcılarında ve radyo teleskoplarında (örneğin, FAST) kullanılır.

• Paketleme ve Nakliye

Dalga kılavuzu - koaksiyel adaptörlerimiz, nakliye sırasında maksimum koruma sağlamak için dikkatlice paketlenir. Her konektör ayrı ayrı antistatik malzemeye sarılır ve şok veya titreşimlerden kaynaklanan herhangi bir hasarı önlemek için sağlam, yastıklı bir kutuya yerleştirilir.

Paketleme, kolay tanımlama ve envanter yönetimi için ürün bilgileri, parça numaraları ve spesifikasyonlar dahil olmak üzere açıkça etiketlenir.

• Teklif Talebi:

S1: Ticaret şirketi misiniz yoksa üretici misiniz?
C: RF/Mikrodalga Ara Bağlantı Bileşenleri konusunda 23 yılı aşkın deneyime sahip bir üreticiyiz.

S2: Şu anda hangi ürünleri sağlayabilirsiniz?
C: RF konektörleri, adaptörler, kablo demetleri, dalga kılavuzu - koaksiyel adaptör, dalga kılavuzu ürünleri, cam-metal hermetik konektörler, mikro D-sub, mikrodalga döner eklemler ve diğer mikrodalga bileşenleri.

S3: Ücretsiz numune mevcut mu?
C: Evet, stok varsa, navlun toplama ile ücretsiz numune mevcuttur.

S4: Şirketiniz özelleştirmeyi kabul edebilir mi?
C: ODM memnuniyetle karşılanır. ODM konusunda 23 yılı aşkın deneyime sahip Elite Electronics, ara bağlantı ürünlerinizin tasarım, ürün geliştirme, araştırma ve geliştirme ve entegrasyonunda yardımcı olabilir.

S5: Ödeme Koşulları nedir?
C: L/C, T/T, Western Union, Ticaret Güvencesi (kredi kartı ve T/T) vb. kabul edebiliriz.

S6: Teslim süresi nedir?
C: Numune siparişleri için 5-7 iş günü, toplu üretim siparişleri için 4-12 hafta (farklı miktarlara, ODM'ye vb. göre)

S7: Malları bana nasıl teslim edeceksiniz?
C: Genel olarak, müşterilerimizin mallarını hızla ancak en düşük navlunla alabilmeleri için DHL, UPS, FedEx, TNT gibi uluslararası ekspreslerle işbirliği yapıyoruz. Bu arada, hava ve deniz yoluyla nakliye de mevcuttur.

S8: Mallarımın gelmesini ne kadar süre beklemem gerekiyor?
C: Hava taşımacılığı için 5-8 iş günü, uluslararası ekspres için 3-8 iş günü.

S9: Dalga kılavuzu - koaksiyel adaptör kaliteniz nasıl?
C: Birçok ulusal yüksek teknoloji projesinin yüksek kaliteli tedarikçileri olarak, mükemmel ürünler sunmak gelişim yolumuzdur. Farklı kalite sınıfı standartlarına göre kalitemizi garanti etmek için güçlü bir kalite kontrol ekibimiz ve çok sıkı bir sürecimiz var.
