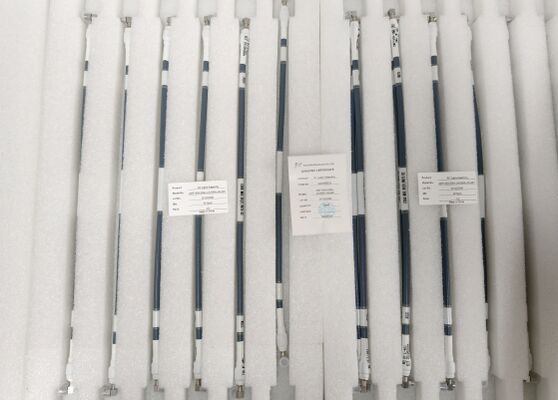

Özel Sağ Köşeli SMA RF Kablo Montajı DC-18GHz Eşleşme CXN 3450 RF Modülü için - Çift Sonu Özel
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Dik Açı RF Kablo Grubu | Konnektörün merkez kontağı: | Bakır Alaşımı ， Altın Kaplama |
|---|---|---|---|
| Bağlayıcı kabuğu: | Paslanmaz çelik, pasivasyon | Nominal Gerilim: | 750V |
| Yalıtım Direnci: | 5000ohm | Sıklık: | DC~18GHz |
| VSWR: | Maksimum 1,35 | Sıcaklık Aralığı: | -55°C~+125°C |
| Kablo od: | 7.4 mm | Çiftleşme kablosu: | EQV CXN 3450 |
| Kablo Stili: | Çift Uçlu Dik Açılı SMA Konektörü | Özelleştirme: | İstemci isteği olarak DC~18GHz |
| kablo uzunluğu: | İsteğe göre farklı uzunluk | Başvuru: | RF Sinyal İletimi, RF Modülü |
| Empedans: | 50ohm | ||
| Vurgulamak: | Sağ açılı SMA RF kablosu,DC-18GHz RF Kablo Montajı,Özelleştirilebilir SMA RF kablosu |
||
Ürün Tanımı
SMA RF Kablo Montajı
Elite Electronics SMA RF Kablo Montajları, Sub-Miniature A (SMA) konektörleri ile sonlandırılır.üstün yüksek frekanslı performans, ve sağlam, güvenilir bağlantı, kritik RF sistemleri için istikrarlı sinyal iletimi sağlarlar.,Kablo türü ve çevresel uyarlanabilirlik sistem verimliliğini ve sinyal bütünlüğünü optimize etmek için çok önemlidir.Test ve ölçüm, havacılık, uydu iletişimi ve 5G altyapısı, yüksek hızlı, yüksek güvenilirlik RF sinyali bağlantısı için temel bileşen olarak hizmet veriyor.
Üretim kapasitesi
RF konektörlerinin ve kablo montajlarının profesyonel bir üreticisi olarak, müşteri taleplerine hızlı yanıt ve zamanında teslimat sağlamak için birden fazla özel montaj üretim hattı işletiyoruz.SMA RF Kablo Montajlarımız, DC'den 18 GHz'e kadar geniş bir frekans aralığını kapsar ve çeşitli endüstriyel ve ticari RF kullanım durumları için çok yönlü, uygulama uyarlı çözümler sunar.Hem standart hem de özel RF kablo montajı üretiminde uzmanlaştık, yüksek frekanslı RF sistemlerinin sıkı performans gereksinimlerini karşılar.
Uyumlu RF Koaksiyel Kablolar
.086 Kablo, .141 Kablo, CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, SFF Serisi Kablo, Esnek RF Kablo, Yarı Esnek Kablo, Yarı Sert Kablo, RG178 Kablo, RG316 Kablo,Düşük Kayıplı Sıcaklıkta Isıtılmış Faz KablosuZırhlı Test Kablosu, Süper Esnek RF Kablosu, Milimetre Dalga Kablosu
RF Kablo Bağlantıları Ürettiklerimiz
SMA, SSMA, SMP, SMPM, SMPS (SMPM'den küçük), ASMP (SMP'den büyük), N Tipi, TNC, TNCA, TMA, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm
Dalga yönlendirici montajlar
Ayrıca, tüm entegre RF sistem ihtiyaçlarınızı karşılamak için kapsamlı RF bağlantı ürün portföyümüzü tamamlayan özel yüksek performanslı dalga kılavuzu montajlarını tasarlıyoruz ve üretiyoruz.
Teknik veriler
Her iki uç SMA Erkek fiş frekansı DC'ye kadar 18 GHz'e kadar Farklı uzunluklu RF kablo montajı
| Teknik | Malzemeler ve bitirme | ||
| İmpedans | 50 ohm | Bağlantının Merkezi İletici A, B | Bakır Alaşımı, Altın Kaplama |
| DWV | 1000V | Bağlantının dış ileticisi A, B | Passivasyon, paslanmaz çelik |
| İzolasyon Direnci | ≥5000MΩ | Çiftleşme Kablosu | EQV CXN 3450 |
| Sıklık | DC~18GHz | Kablo OD | 7.4mm |
| Sıcaklık | Çalışma sıcaklığı: -55°C~+125°C Depolama sıcaklığı: -55°C~+125°C | ||
| Diğer Endeksler | VSWR<1.35 | ||
Çizelge BoyutuDüz açılı SMA'nınErkek fiş To Right Angle SMA Erkek fiş RF Kablo Montajı
Başvurular
Elite Electronics Right Angle RF kablo montajı, havacılık, navigasyon, havacılık, uydu, radar, anten, mikrodalga iletişim ve dijital iletişim, elektronik,ölçüm alanları.
İletişim Alanı
Sağ açılı RF kablosu montajımız 5G baz istasyonları, uydu iletişim cihazları, kablosuz ekipmanlar ve daha fazlası için idealdir.RF modülleri ile antenler ve filtreler gibi anahtar bileşenler arasında güvenilir bağlantılar sağlarlar., istikrarlı yüksek frekanslı sinyal iletimini sağlar.
Test ve Ölçüm Alanı
RF kabloları, yüksek hassasiyet ve düşük yerleştirme kaybı ile, spektrum analizatörleri ve ağ analizatörleri de dahil olmak üzere hassas enstrümanların test portu bağlantıları için özel olarak tasarlanmıştır.RF test uygulamaları için doğru ve tutarlı ölçüm verileri sağlarlar.
Havacılık alanı
Radar sistemleri, navigasyon ekipmanları ve havacılık elektronik cihazları için uygundur. Sağ açılı RF kabloları aşırı çalışma ortamlarına dayanacak şekilde tasarlanmıştır.Yüksek frekanslı ve son derece güvenilir sinyal iletimi için katı talepleri karşılamak.
Tıbbi Elektronik Alanı
Manyetik rezonans görüntüleme (MRI) sistemleri gibi yüksek kaliteli tıbbi cihazlar için, manyetik olmayan SMA doğru açılı RF kablosu montajımız manyetik alan müdahalelerini etkili bir şekilde önler.Tıbbi teşhis ve görüntülemenin doğruluğunu korumak.
Ambalaj ve Nakliye
Paketleme:
RF kabloları, güvenli nakliyeyi sağlamak için kartonlara dikkatlice paketlenmiştir.Kutunun üzerinde kolayca tanımlanabilmesi için ürün adı ve özellikleri yazılmıştır..
Nakliye:
RF kablosu montajı için hızlı ve güvenilir nakliye sunuyoruz. Nakliye sonrasında, sevkiyatınızın izleme numarasını alacaksınız.
RFQ
S1: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz profesyonel bir RF / mikrodalga bağlantı bileşenleri üreticisiyiz. RF Bağlantıları, RF kablo montajı ve RF bağlantı bileşenleri üretiminde 23 yıldan fazla zengin deneyime sahip.
S2: Şu anda hangi ürünleri sunabilirsiniz?
C: RF konektörleri, RF adaptörleri, RF kablo montajı, dalga kılavuzu ürünleri, cam-metal hermetik konektörler, mikro D-alt konektörler,Mikrodalga döner eklemler, ve diğer özel mikrodalga bağlantı bileşenleri.
S3: Ücretsiz bir örnek var mı?
A: Evet, stoktaki RF ürünleri için küresel müşteriler için nakliye toplama şartlarıyla ücretsiz örnekler mevcuttur.
S4: Şirketiniz özelleştirmeyi kabul edebilir mi?
A: ODM özelleştirmesi çok hoş karşılanır. 23+ yıllık profesyonel ODM deneyimiyle desteklenen Elite Electronics, ürün tasarımı, Ar-Ge, geliştirme,Ve tüm RF bağlantı ürün ihtiyaçları için entegrasyon farklı uzunlukta RF kablo montaj dahil.
S5: Ödeme şartları nelerdir?
C: Esnek küresel ödeme koşullarını destekliyoruz: L/C, T/T, Western Union, Ticaret Güvencesi (kredi kartı ve T/T ödemeleri dahil) ve diğer yaygın uluslararası ödeme yöntemleri.
S6: Öndeleme süresi nedir?
A: • Örnek siparişleri: 5 iş günü
• RF konektör toplu siparişleri: 3-4 hafta (sıradaki sipariş miktarına, ODM gereksinimlerine ve ürün özelliklerine bağlı olarak)
• RF kablo montajı toplu siparişleri: 8-13 hafta
S7: Bana malları nasıl teslim edeceksiniz?
A: Küresel sevkiyatlar için rekabetçi nakliye oranları ile hızlı teslimat için en iyi uluslararası ekspres taşıyıcılarla (DHL, UPS, FedEx, TNT) işbirliği yapıyoruz.Farklı nakliye ihtiyaçlarını karşılamak için toplu RF ürün siparişleri için hava ve deniz nakliyesi de mevcuttur..
S8: Mallarımın gelmesini ne kadar beklemem gerekiyor?
A: • Hava taşımacılığı: 5-8 iş günü (global teslimat)
• Uluslararası ekspres: 3-8 iş günü (kapı kapı teslimat)
S9: Ürün kalitesiniz nasıl?
C: Çok sayıda ulusal yüksek teknoloji projesi için güvenilir bir yüksek kaliteli tedarikçi olarak, ürün kalitesini gelişimimizin özü olarak alıyoruz.Profesyonel sıkı kalite kontrol (QC) ekibimiz ve standart üretim süreçlerimiz var, tüm ürünler üst düzey performans ve güvenilirliği sağlamak için uluslararası RF endüstri kalite sınıfı standartlarına uygun olarak üretilir ve denetlenir.
S10: Garanti nedir?
C: Teslimat tarihinden itibaren 6 aylık ürün garantisi veriyoruz.Elite Electronics küresel satış sonrası hizmete büyük önem verir ve tüm RF / mikrodalga ürünlerimiz için kapsamlı teknik destek sunar.
