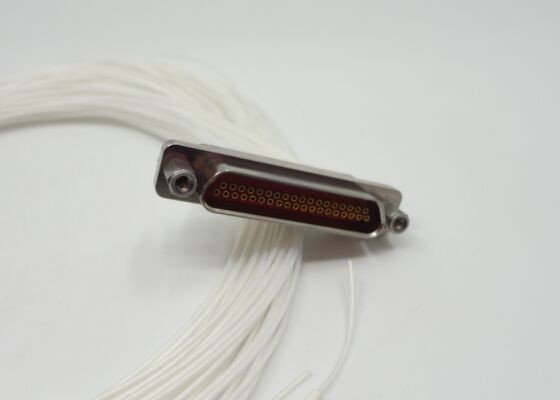

J30J Serisi Bağlantı dikdörtgen 37 temaslı Kadın Soket 300 mm'lik kablo uzunluğu ile Radar Sistemi için
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | J30J Serisi Konnektörler | Diğer Ad: | Mikro D Konnektörler |
|---|---|---|---|
| Merkez Şefi: | Bakır alaşımı, altın kaplama | Dış İletken: | Alüminyum alaşım, nickle kaplama |
| DWV: | 800V | İletişim Sonlandırma: | kıvrım |
| Yalıtım Direnci: | ≥5000MΩ | İletişim/PIN: | 37 kişi |
| Yalıtım Dielektrik: | PBT | Çalışma Sıcaklığı: | -55°C~+125°C |
| Depolama sıcaklığı: | -55°C~+125°C | Çiftleşme kablosu: | AFR-250, Beyaz Tel 0.10mm2 ~0.15mm2 |
| Tel uzunluğu: | 1000 mm, 500 mm, 300 mm, 200 mm, | Özelleştirme: | Farklı Tel Uzunluğu |
| Vurgulamak: | J30J Serisi kadın soket bağlantısı,37 temas tel ile dikdörtgen konektör,300 mm kablo ile radar sistemi bağlantısı |
||
Ürün Açıklaması:
J30J Serisi Konnektörler, talep eden uygulamalar için tasarlanmıştırultra kompakt boyut, hafif yapı ve yüksek güvenilirlik. Zorlu ortamlara dayanacak şekilde üretilmiş yüksek yoğunluklu minyatür bir konnektör olarak J30J Serisi Konnektör, modern elektronik sistemlerinminyatürleştirme ve ağırlık optimizasyonuiçin kritik bir bileşen olarak hizmet vermektedir.
Kontak Sistemi:
Stabil elektriksel performans için1.27 mm kontak aralığınasahip esnek bükümlü pim kontakları içerir.
Mevcut kontak konfigürasyonları: 9, 15, 21, 25, 31, 37, 51, 66, 74 ve 100 pin.
Kontaklaraltın kaplama bakır alaşımdanyapılmıştır ve düşük kontak direnci ve mükemmel korozyon direnci sağlar.
Stabil elektriksel performans için1.27 mm kontak aralığınasahip esnek bükümlü pim kontakları içerir.
Mevcut kontak konfigürasyonları: 9, 15, 21, 25, 31, 37, 51, 66, 74 ve 100 pin.
Kontaklaraltın kaplama bakır alaşımdanyapılmıştır ve düşük kontak direnci ve mükemmel korozyon direnci sağlar.
Gövde ve Kalkanlama:
Dayanıklılık ve etkili kalkanlama için sağlamalüminyum alaşım ve nikel kaplamaiçinde barındırılır.
Zorlu çalışma koşullarındagüvenli, titreşime dayanıklı bir bağlantısağlamak için dişli kuplaj ile donatılmıştır.
Dayanıklılık ve etkili kalkanlama için sağlamalüminyum alaşım ve nikel kaplamaiçinde barındırılır.
Zorlu çalışma koşullarındagüvenli, titreşime dayanıklı bir bağlantısağlamak için dişli kuplaj ile donatılmıştır.
Sonlandırma Seçenekleri:
Çoklu sonlandırma stillerini destekler, bunlar arasındalehim sonlandırma, dik açılı / düz PCB montajı ve kabloya lehimleme montajıbulunur.
Çoklu sonlandırma stillerini destekler, bunlar arasındalehim sonlandırma, dik açılı / düz PCB montajı ve kabloya lehimleme montajıbulunur.
Teknik Veriler:
J30J Serisi Konnektörün37 kontaklı Dişi SoketDış Boyutları:
| Ürün Modeli |
J30J-37ZKP-200 (37 pin, dişi soket, 200 mm kablo uzunluğu) |
||
| Teknik | Malzemeler ve Kaplama | ||
| Empedans | / | Merkez İletken | Bakır Alaşım, Altın Kaplama |
| DWV | 800V | Dış İletken | Alüminyum Alaşım, Nikel Kaplama |
| İzolasyon Direnci | >5000MΩ | İzolasyon Dielektriği | PBT |
| Sıcaklık | Çalışma Sıcaklığı: -55°C~+125°C | ||
Depolama Sıcaklığı: -55°C~+125°C
Uygulamalar:Havacılık ve Uzay:
Radar sistemi, uydu iletişimi ve telemetri ve kontrol sistemleriElektronik:
İletişim elektroniği, araç üstü ekipman ve sistemlerÜst Düzey Endüstri:
Tıbbi ekipman, test cihazları, sondaj kuyusu tespit ekipmanlarıMikrodalga ve RF Ekipmanları:
Minyatür alıcı-verici modülleri, PCB'den PCB'ye / PCB'den kabloya ara bağlantı
Özelleştirme:
Elite Electronics'in Ürün Özelleştirme Hizmetleri ile J30J Serisi Konnektörlerinizi Özelleştirin:
Ayrıca 12 pin, 24 pin, 35 pin, 39 pin, 41 pin gibi özel pinleri de özelleştirebiliriz, özelleştirme öncesinde mühendislerimiz tarafından proje değerlendirmesi yapacağız.
- Paketleme ve Nakliye:
Paketleme:
- J30J Serisi Konnektörler, nakliye sırasında hasar görmelerini önlemek için dayanıklı bir karton kutuda güvenli bir şekilde paketlenir.
Nakliye:
