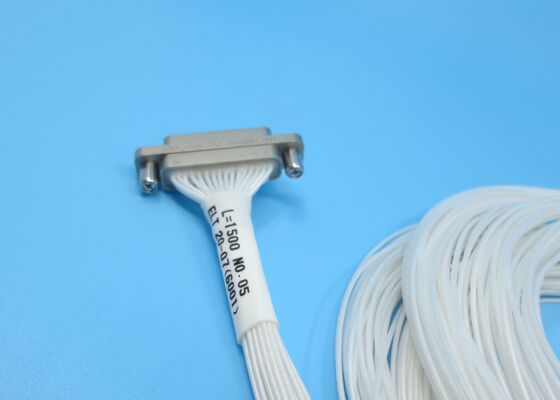

J30J Serisi Bağlayıcı Dikdörtgen 37kontaktlı Erkek fiş, sinyal iletimi için tel uzunluğu 1500mm
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | J30J Serisi Konnektörler | Diğer Ad: | Mikro D Konnektörler |
|---|---|---|---|
| Merkez Şefi: | Bakır alaşımı, altın kaplama | Dış İletken: | Alüminyum alaşım, nickle kaplama |
| Kişiler: | erkek fiş | DWV: | 800V |
| İletişim Sonlandırma: | kıvrım | Yalıtım Direnci: | ≥5000MΩ |
| İletişim/PIN: | 37 kişi | Yalıtım Dielektrik: | PBT |
| Çalışma Sıcaklığı: | -55°C~+125°C | Depolama sıcaklığı: | -55°C~+125°C |
| Özelleştirme: | Farklı Kablo Uzunluğu | Tel uzunluğu: | 1500 mm, 1000 mm, 500 mm, 300 mm, 200 mm |
| Çiftleşme kablosu: | AFR-250, Beyaz Tel 0.10mm2 ~0.15mm2 | ||
| Vurgulamak: | J30J Serisi dikdörtgen bağlantı 37 temas,J30J Serisi erkek fiş sinyalini ileten,1500mm'lik tel uzunluğundaki dikdörtgen bağlantı |
||
Ürün Açıklaması:
J30J serisi konektörler oHavacılık ve uzay ekipmanları ve taşınabilir ekipmanlar için optimize edilmiş J30J serisi mikro dikdörtgen konektörler, ultra kompakt boyut, hafif yapı ve yüksek güvenilirliği bir araya getirir. Sağlam alüminyum alaşımlı koruma ve titreşime dayanıklı dişli bağlantı özelliğine sahip bu konnektörler, zorlu ortamlarda istikrarlı sinyal iletimi sağlayarak modern elektronik sistemlerin minyatürleştirilmesini ve ağırlığının azaltılmasını kolaylaştırır.
İletişim Sistemi
Esnek büküm pimli kontaklara sahiptir.1,27 mm temas aralığıistikrarlı elektrik performansı için.
Mevcut iletişim yapılandırmaları:9, 15, 21, 25, 31, 37, 51, 66, 74 ve 100 pin.
Kişiler:altın kaplama bakır alaşımıDüşük temas direnci ve mükemmel korozyon direnci sağlamak için.
Esnek büküm pimli kontaklara sahiptir.1,27 mm temas aralığıistikrarlı elektrik performansı için.
Mevcut iletişim yapılandırmaları:9, 15, 21, 25, 31, 37, 51, 66, 74 ve 100 pin.
Kişiler:altın kaplama bakır alaşımıDüşük temas direnci ve mükemmel korozyon direnci sağlamak için.
Muhafaza ve Ekranlama
Sağlam AL'de muhafaza edilmiştirakımsız nikel kaplamalı alaşımDayanıklılık ve etkili koruma için.
sağlamak için dişli kaplin ile donatılmıştır.güvenli, titreşime dayanıklı bağlantızorlu çalışma koşullarında.
Sağlam AL'de muhafaza edilmiştirakımsız nikel kaplamalı alaşımDayanıklılık ve etkili koruma için.
sağlamak için dişli kaplin ile donatılmıştır.güvenli, titreşime dayanıklı bağlantızorlu çalışma koşullarında.
Sonlandırma Seçenekleri
Aşağıdakiler de dahil olmak üzere birden fazla sonlandırma stilini destekler:lehim sonlandırma, dik açılı / düz PCB montajı ve kablo kıvrımlı montaj.
Aşağıdakiler de dahil olmak üzere birden fazla sonlandırma stilini destekler:lehim sonlandırma, dik açılı / düz PCB montajı ve kablo kıvrımlı montaj.
Teknik Veriler:
J30J Serisi Konnektörün Anahat Boyutu 37 kontaklı erkek Fiş:
| Ürün Modeli |
J30J-37TJL-1500 (37 pin, erkek fiş, kablo uzunluğu 1500 mm) |
||
| Teknik | Malzemeler ve Kaplama | ||
| Empedans | / | Merkez Şefi | Bakır Alaşımı, Altın Kaplama |
| DWV | 800V | Dış İletken | Alüminyum Alaşımlı, Nikel Kaplama |
| Yalıtım Direnci | >5000MΩ | Yalıtım Dielektrik | PBT |
| Sıcaklık | Çalışma Sıcaklığı: -55°C~+125°C Depolama Sıcaklığı: -55°C~+125°C | ||
Uygulamalar:
Havacılık:Radar sistemi, satcom ve telemetri ve kontrol sistemleri
Elektronik:İletişim elektroniği, araca monteli ekipman ve sistemler
Üst düzey endüstri:Tıbbi ekipman, test cihazları, kuyu içi tespit ekipmanı
Mikrodalga ve RF Ekipmanları:Minyatür alıcı-verici modülleri, PCB'den PCB'ye / PCB'den kabloya ara bağlantı
Özelleştirme:
J30J Serisi Konnektörlerinizi Elite Electronics'in Ürün Özelleştirme Hizmetleriyle özelleştirin:
Ayrıca 12 pin, 24 pin, 35 pin, 39 pin, 41 pin gibi özel pinleri de özelleştirebiliriz, özelleştirme öncesinde mühendisimiz tarafından proje değerlendirmesini ayarlayacağız.
Paketleme ve Nakliye:
- Ambalajlama:
J30J Serisi Konektörler, nakliye sırasında hasarı önlemek için korumalı köpük içinde dayanıklı bir karton kutu içinde güvenli bir şekilde paketlenmiştir.
- Nakliye:
Güvenli ve hızlı teslimat için güvenilir kurye hizmetlerini kullanıyoruz. Tüm gönderiler takip numaralarını içerir ve taşıma sırasında yanlış kullanımı önlemek için güvenli bir şekilde paketlenir.
