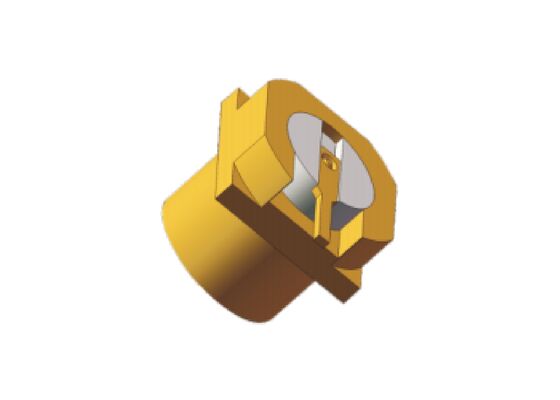

SMP Straight PCB Limited Detent Smooth Bore Jack Female Surface Mount 18GHz 50 Ohm

Büyük resim : SMP Straight PCB Limited Detent Smooth Bore Jack Female Surface Mount 18GHz 50 Ohm En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	Rohs，ISO Certificates
Model numarası:	SMP-JHD72

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Stokta var
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 10bag/karton
Teslim süresi:	Yeni üretim için 6-8 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün adı:	SMP RF Konektörü	Merkez İletişim:	Bakır Alaşımı ， Altın Kaplama
Kabuk:	Bakır Alaşımı ， Altın Kaplama	Sıklık:	DC~18GHz
DWV:	500V	Nominal Gerilim:	170V
Bağımsızlık:	50Ω	Yalıtım Direnci:	5000Ohm
Sıcaklık Aralığı:	-55°C~+125°C	Cinsiyet:	Kadın / Jack
Montaj:	PCB yüzeye montaj	Dielektrik:	PTFE, Cam
Örnekler:	Mevcut, Stokta Var
Vurgulamak:	SMP straight PCB RF connector , SMP female surface mount connector , 18GHz 50 Ohm SMP connector

Product Description:

SMP Straight PCB Limited Detent /Smooth Bore Jack Female Surface Mount 50 Ohm

Engineered for demanding high-frequency environments, Elite Electronics' SMP RF connectors deliver superior signal integrity and low VSWR performance up to 40 GHz. Designed to accelerate your production timelines, our innovative tool-free push-on interface eliminates the need for wrenches, significantly speeding up mating and demating cycles while ensuring a secure connection.Offering maximum design flexibility, our portfolio includes straight, right-angle, and flange-mount options, suitable for both PCB and cable assemblies. We understand that every application has unique requirements, which is why we provide three distinct male plug configurations:

Full Detent: Provides maximum retention force for the most critical, vibration-prone environments

Limited Detent: Balances security with ease of maintenance for routine serviceability

Smooth Bore: Optimized for high-density arrays where space is at a premium

SMP Insertion and extraction force: Full Detent > Limited Detent > Smooth Bore

Outline Dimension of Straight SMP RF Connector Female PCB Surface Mount Connector SMP-JHD72 :

SMP Straight PCB Limited Detent Smooth Bore Jack Female Surface Mount 18GHz 50 Ohm 0

Note1: Engagement Depth 2.79mm

Other surface mount SMP Connectors as following:

SMP Straight PCB Limited Detent Smooth Bore Jack Female Surface Mount 18GHz 50 Ohm 1

Note1: Engagement Depth 2.79mm, Hermeticlly sealed with glass

Applications:

Xi'an Elite Electronics is a Leading Manufacturer of RF/Microwava /Wave-guide Connectors, Adapters & Cable Assemblies serving aerospace, aviation, navigation, satellite, radar, communications, electronics industry.
SMP Straight PCB Limited Detent Smooth Bore Jack Female Surface Mount 18GHz 50 Ohm 2

Packing & Shipping:

Packaging:

Package Dimensions: Outer Small Carton with L 26.5cm *W18.5cm *H14cm

Shipping:

Shipping Time: 5-10 working days for stocked RF Coaxial Adapters Connector. For the new production, it will takes about 6-10 weeks, The delivery time we provide is conservative to ensure product quality before shipment.

SMP Straight PCB Limited Detent Smooth Bore Jack Female Surface Mount 18GHz 50 Ohm 3
