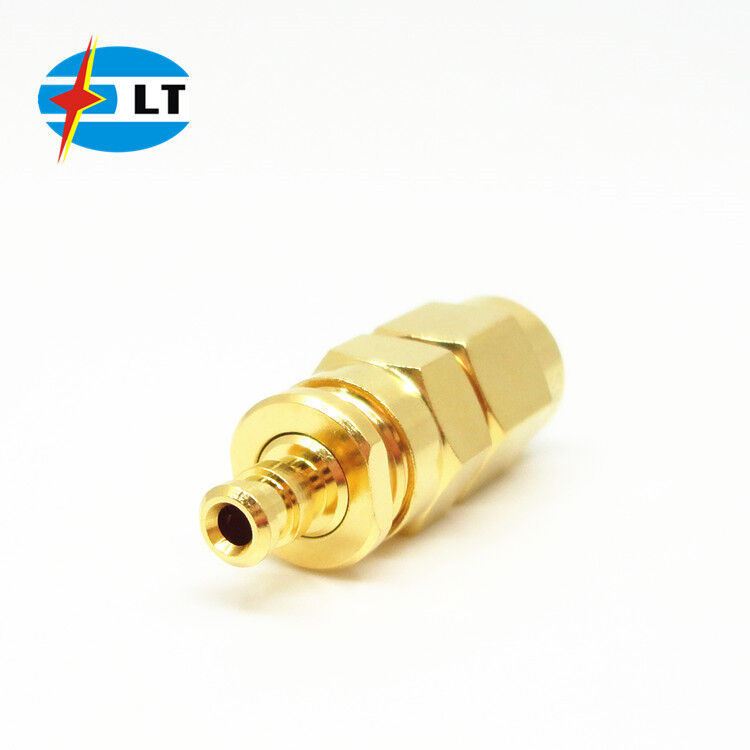

RG178 50Ohm SMA Erkek Düz Bağlantı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | SMA RF Konektörü | Kaplama: | Altın kaplama |
|---|---|---|---|
| Cinsiyet: | Çin Birinci Seviye Şehirler | Sıklık: | DC~18GHz |
| Tip: | SMA | Çalışma voltajı: | Deniz Seviyesinde 335V r.m.s |
| Vücut: | T/T,L/C | Empedans: | 50Ω |
RG178 SMA Kablo 50Ohm Altın Kaplama SMA Erkek Düz Konnektör
SMA elektriksel konektörler, minyatür boyutlu, titreşim önleyici ve 18 GHz'e kadar geniş frekans aralığına sahip (SMA RF konektörlerimiz 20 GHz olabilir) dişli kuplajlı RF koaksiyel konektörlerdir, bu da onları mikrodalga, antenler ve test cihazları vb. için yaygın olarak kullanır.
Müşterilerin farklı gereksinimlerine göre SMA RF konektörleri ve adaptörleri özelleştirebiliriz. Hem SMA bulkhead hem de SMA flanş montajı, SMA dik açılı konektörler gibi mevcuttur.
Müşterilerin farklı gereksinimlerine göre SMA RF konektörleri ve adaptörleri özelleştirebiliriz. Hem SMA bulkhead hem de SMA flanş montajı, SMA dik açılı konektörler gibi mevcuttur.
Özellikler:
| Elektriksel Özellikler: | ||
| Empedans | 50Ω | |
| Frekans Aralığı | Esnek kablolar | DC~12.4GHz |
| Yarı-rijit kablolar | DC~18GHz | |
| Voltaj Değeri | 335 VRMS (Maks. Deniz Seviyesi) | |
| Dielektrik Dayanım Gerilimi | 1000VRMS (Maks. Deniz Seviyesi) | |
| İzolasyon | Direnç ≥5000MΩ | |
| Temas Direnci | Merkez iletken | ≤3.0mΩ |
| Dış iletken | Dış iletken | ≤2.0mΩ |
| VSWR (Voltaj Durma Dalga Oranı) | ≤1.3 | |
Anahat Çizimi SMA RF Koaks Konnektörleri:
(mm)
Malzeme ve Mekanik Özellikler:
| Malzeme ve Mekanik Özellikler: | |||
| Merkez İletken | Erkek/Fiş | Pirinç | Altın Kaplama |
| Dişi/Soket | Berilyum Bronz | Altın Kaplama | |
| Esnek Kontak | Berilyum Bronz | Nikel Kaplama | |
| Gövde/Muhafaza | Pirinç | Altın Kaplama | |
| Gövde/Muhafaza | Paslanmaz Çelik | Pasivasyonlu | |
| İzolatör | PTFE | ||
| Sızdırmazlık Halkası | Silikon Kauçuk | ||
| Dayanıklılık | 500 döngü | ||
| Tork | 0.79~1.13N.m | ||
| *Diğer malzeme ve yüzey kaplamaları özelleştirilebilir | |||
Ana Özellikler:
1. 18GHz'e kadar frekans aralığı, alt-minyatür koaksiyel konektörler
2. Dişli arayüz kullanımı
3. Pasivasyon veya altın kaplama olarak mevcuttur
4. Pirinç ve paslanmaz çelik malzeme seçenekleri
5. Geniş yön ve PCB sonlandırma çeşitliliği
6. Düz veya dik açılı versiyonlarda mevcuttur
7. Bulkhead, 2 delikli panel, 4 delikli panel veya montajsız seçeneklerle.
8. Erkek, dişi ve adaptör varyantlarıyla geniş yelpaze.
9. RoHS uyumlu
Ürün Kataloğu:
| RF Adaptörü |
| SMA/SSMA RF Konnektörü |
| SMP/SSMP RF Konnektörü |
| TNC RF Konnektörü |
| N Tipi RF Konnektörü |
| MCX/MMCX RF Konnektörü |
| BNC RF Konnektörü |
| RF Kablo Grupları |
| Dalga Kılavuzu - Koaksiyel Adaptör |
| Cam-Metal Hermetik Sızdırmazlık Elemanları |
| J30J Serisi Konnektör |
| Mikrodalga Döner Eklemler |
Uygulama:
* Havacılık ve Uzay
* Geniş Bant
* Cihazlar
* Baz İstasyonu
* Mobil iletişim
* Dış mekan tesisleri
* Radar, mikrodalga
* Faz dizili antenler
* Telekomünikasyon
* Karttan karta ara bağlantı
Arayüz Boyutları:
Benzer Ürünler
1. RG178 Kablo Altın Kaplama Düz SMA RF Konnektörleri İçin
2.RG178 Kablo Altın Kaplama RA SMA RF Konnektörleri İçin
3.RG178 Kablo Altın Kaplama Bulkhead SMA RF Konnektörleri İçin
NOT:
10.000'den fazla tip SMA Konnektörümüzvar, kullandığınız konektör bulunamazsa, lütfen detaylarınızla bizimle iletişime geçin.
