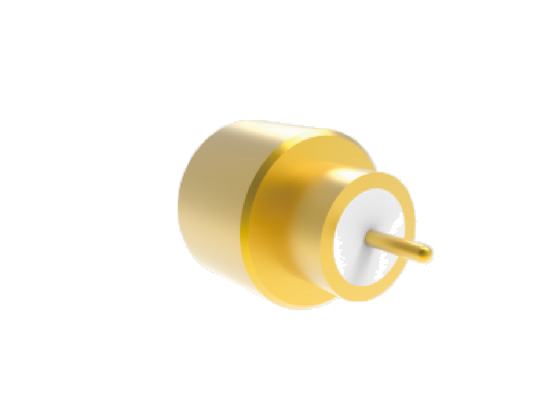

50Ω 40GHz Hermetik Olarak Mühürlü SMPM Fişi, Düşük Ekleme Kaybı ile Pin OD 2.18mm Havacılık RF Konnektörleri ile PCB Lehim için Tam Tespit
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | SMPM PCB Havacılık ve Uzay RF Konnektörleri | Modeli: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| Frekans Aralığı: | 0.3MHz-40GHz | Empedans: | 50Ω |
| DWV: | 500V | Yalıtım Direnci: | ≥5000MΩ |
| Merkez Şefi: | ≤8mΩ; Kavar Alaşımı, Altın Kaplama | Dış İletken: | ≤3,5mΩ; Kavar Alaşımı, Altın Kaplama |
| Yalıtkan: | Renksiz şeffaf cam | VSWR: | ≤1.4 |
| Ekleme Kaybı: | ≤0,4dB | Sızıntı Oranı: | ≤1,01325×10-3Pa·cm3/s |
| Sıcaklık: | -55°C ~125°C | Dayanıklılık: | 500 döngü |
| Vurgulamak: | 40GHz SMPM RF konektörü,Hermetik olarak mühürlenmiş PCB kaynak konektörü,Düşük yerleştirme kaybı olan havacılık RF konektörü |
||
50Ω 40GHz Hermetik Mühürlü SMPM Fiş Tam Kilitlemeli PCB Lehimli, Pin OD 2.18mm Havacılık RF Konnektörleri Düşük Girişim Kayıplı
SMPM Havacılık RF Konnektörleri, minyatür bir itmeli RF koaksiyel konnektördür. Kompakt boyutu (SMP serisinden daha küçük), hafifliği ve geniş çalışma frekansı bant genişliği ile maksimum 50 GHz'e kadar çalışma frekansına sahiptir.Erkek konnektör, iki arayüz tipinde mevcuttur: tam kilitlemeli ve pürüzsüz delikli. Kör eşleştirme ara bağlantısı, eşleşen yapının eksenel ve radyal olarak serbestçe hareket etmesini sağlar.RF ve mikrodalga sinyal iletimi ve modüler yoğun montaj uygulamaları için uygundur ve araç üstü, gemi üstü ve uydu üstü alanlarda yaygın olarak kullanılır.
Havacılık RF Konnektörlerinin SMPM Tasarım Özellikleri
- Kompakt tasarım
- 40GHz'e kadar frekans bandı çalışması
- Güvenilirlik için sağlam yapı
- Çoklu konfigürasyonlarda mevcuttur: düz, dik açı, panel montajlı, PCB ve flanş montaj seçenekleri
- Düşük VSWR ve Girişim Kaybı
SMPM Havacılık RF Konnektörlerinin Arayüzü
50Ω 40GHz Hermetik Mühürlü SMPM Fiş Tam Kilitlemeli PCB Lehimli, Pin OD 2.18mm Havacılık RF Konnektörleri Düşük Girişim Kayıplı
Model No.: SMPM(MB)-JHD186-F
Benzer Hermetik Mühürlü SMPM Tam Kilitlemeli Model No.: SMPM(1.7)(MB)-JHD303-F
Not: Detaylı veri sayfası için lütfen serbestçe satış ekibimizle iletişime geçin.
Not: Uygulamanıza göre daha fazla benzer model için lütfen kataloğumuzu kontrol edin.
Havacılık RF Konnektörlerinin Uygulamaları
Xi'an Elite Electronics, aşağıdakiler dahil olmak üzere zorlu endüstriler için sistematik ara bağlantı çözümlerinde uzmanlaşmıştır:
- Havacılık ve uzay sistemleri
- Navigasyon ve radar ekipmanları
- İletişim sistemleri
- Ölçüm aletleri
- Elektronik uygulamaları
Paketleme ve Nakliye
Her bir SMPM tam kilitlemeli konnektör havacılık RF Konnektörleri, nakliye sırasında koruma sağlamak için özenle paketlenir:
Zamanında teslimat için güvenilir kurye hizmetleri kullanıyoruz ve sevkiyat üzerine müşterilere takip bilgileri sağlıyoruz.
