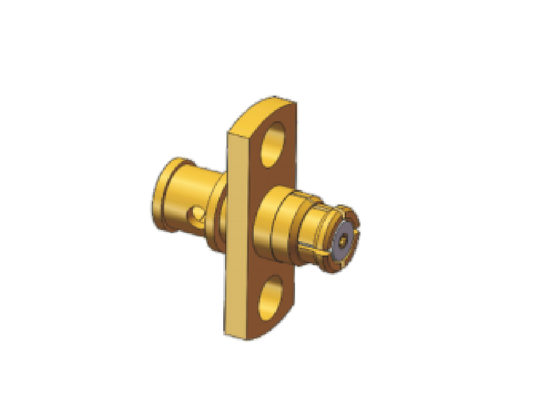

SMP Kadın Kablo Bağlayıcısı Jack CXN3506/MF108A için çiftleşme frekansı 18GHz'e kadar

Büyük resim : SMP Kadın Kablo Bağlayıcısı Jack CXN3506/MF108A için çiftleşme frekansı 18GHz'e kadar En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	ISO Certificates
Model numarası:	SMP-KF506-35

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 10 adet/daha büyük platik torba ； 100pcs/karton
Teslim süresi:	Ödeme yapıldıktan 8-12 hafta sonra
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Sıcaklık:	-55°C~+125°C	Modeli:	SMP-KF506-35
Kişiler:	Bakır Alaşımı, Altın Kaplama	DWV:	500V
inançsızlık:	50Ω	Yalıtkan:	PTFE
Ürün adı:	SMP RF Konektörü	Frekans Aralığı:	0.3MHz-18GHz
Konut:	Bakır Alaşımı, Altın Kaplama	Stokta var:	>500 adet
Yalıtım Direnci:	>5000MΩ	Çiftleşme Calbe:	MF108A / CXN3506
Vurgulamak:	2 delikli flange montajı SMP konektörü , SMP dişi kablo bağlantısı fişi , SMP RF konektörü 18GHz'e kadar

Ürün Açıklaması:

SMP RF Konnektörlü itmeli minyatür koaksiyel konnektörlerimiz, 40 GHz'e kadar yüksek frekanslı RF işlemleri için tasarlanmıştır. Ultra kompakt yapısı ve kararlı çalışma performansı ile bu seri, elektronik ekipmanlar, iletişim sistemleri, uydu iletişimi ve radar sistemleri için karttan karta bağlantılarda yaygın olarak kullanılmaktadır. Yerden tasarruf sağlayan tasarımı, devre kartlarında yüksek yoğunluklu yerleşimi destekleyerek genel kurulum alanını büyük ölçüde optimize eder.

SMP RF Konnektörlü erkek fişler için üç farklı tasarım sunulmaktadır: tam kilitlemeli, sınırlı kilitlemeli (yarı-kilitlemeli / yarım-kilitlemeli) ve düz delikli (yakalayıcı eldiveni tarzı). Gerçek çalışma koşullarınıza göre doğru tipi seçebilirsiniz.
Tam kilitlemeli model, en güçlü tutma kuvvetini ve titreşim ve şoka karşı üstün direnci sağlar, bu da kablo ara bağlantıları ve sinyal sürekliliğinin garanti edilmesi gereken senaryolar için mükemmeldir.
Sınırlı kilitlemeli varyant, tutma gücü ile hizmet ömrünü dengeler. Düz delikli yapı temel alınarak geliştirilmiştir, uzun süreli tekrarlanan eşleşme ile öne çıkar ve PCB montajı ve kör eşleştirme bağlantıları için ana akım bir seçenektir.

Düz delikli stil, tutarlı takma ve çıkarma kuvvetine sahiptir. Eksenel ve radyal konum sapmalarını telafi edebilir, bu nedenle karttan karta SMP RF konnektörlerinin seri montajı ve büyük ölçekli kör eşleştirme projeleri için en iyi seçimdir.

Elektriksel Özellikler
Empedans	50Ω
Frekans Aralığı	DC~40GHz
Anma Gerilimi	170VRMS
Dielektrik Gerilim Dayanımı	500VRMS
İzolasyon Direnci	≥5000MΩ
Temas Direnci	Dış iletken	Normal≤2.5mΩ
	Merkez iletken	Normal≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	Düz	≤1.25	≤1.3	≤1.4
	Dik Açı	≤1.3
	Adaptör	≤1.25	≤1.3	≤1.4
	Diğerleri	≤1.3

SMP RF Konnektör Jakı Flanş Montaj Eşleşen Kablo CXN3506 / MF108A'nın dış boyutları, Model: SMP-KF506-35 18 GHz'e kadar

SMP Kadın Kablo Bağlayıcısı Jack CXN3506/MF108A için çiftleşme frekansı 18GHz'e kadar

Referansınız için Dik Açılı SMP RF Konnektör:

Kablo Modeli:CXN 3506

Kablo Dış Çapı: 2.3mm

Kablo Rengi : Gri

Frekans:18 GHz'e kadar

Ayrıca düz ve dik açılı SMP RF Konnektörümüz, SMP Modelimiz bulunmaktadır: SMP-K506 18 GHz'e kadar

Kablo Modeli: CXN 3506 / MF108A

Kablo Dış Çapı: 2.3mm

Kablo Rengi: Gri

Daha fazla ürün için lütfen SMP RF Konnektörleri kataloğu için bizimle serbestçe iletişime geçin sales3@xa-elite.com.cn

Uygulamalar:

Xi'an Elite Electronic, 23 yılı aşkın süredir havacılık, uzay, navigasyon, uydu, radar, iletişim alanlarında hizmet veren RF Konnektörleri ve Adaptörleri, Mikrodalga/Dalga kılavuzu bileşenleri ve Kablo Grupları konusunda lider bir üreticidir.iletişim alanlarında 23 yılı aşkın süredir.

SMP Kadın Kablo Bağlayıcısı Jack CXN3506/MF108A için çiftleşme frekansı 18GHz'e kadar

Özelleştirme:

Farklı Uzunluktaki SMP RF Konnektörleri için Ürün Özelleştirme Hizmetleri mevcuttur:

Marka Adı: ELT

MOQ: 200 adet

Fiyat: Miktara bağlıdır

Lütfen çizimi veya detayları bize gönderin, mühendisimizin değerlendirmeyi ayarlamasını sağlayacağız veya alternatif bir model önereceğiz veya size çözümümüzü sunacağız.

Ayrıca aşağıdaki konnektörler için özelleştirme sağlayabiliriz: SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Mikro D Konnektörler, RF sonlandırıcılar, Antenler, Filtreler, Güç Bölücüler, Kuplörler.

Paketleme ve Nakliye:

SMP RF Konnektörleri için Paketleme:

1 Adet/ küçük plastik torba

10 Adet/ daha büyük plastik torba

100 Adet/ karton kutu

SMP RF Konnektörleri, nakliye sırasında korunmasını sağlamak için küçük bir karton kutuda güvenli bir şekilde paketlenmiştir. Kutu, kolay tanımlama için ürün adı ve spesifikasyonları ile etiketlenmiştir.

SMP Kadın Kablo Bağlayıcısı Jack CXN3506/MF108A için çiftleşme frekansı 18GHz'e kadar

Nakliye için SMP RF Konnektörleri kartona yerleştirilir. Nakliyeden sonra takip numarasını tedarik edeceğiz.
