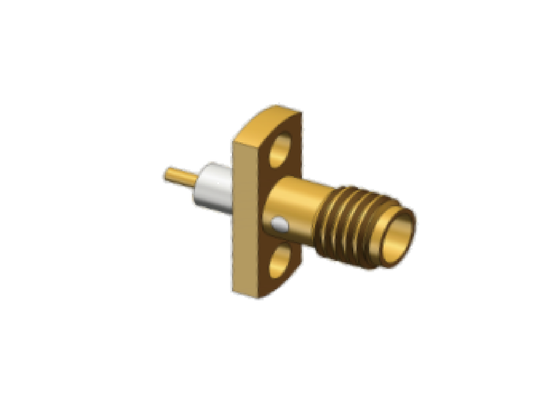

2 Delikli Panel Montajlı Bakır Alaşımlı Muhafaza Altın Kaplama Mini SMA Jakı RF Koaksiyel Konektör 18GHz'e Kadar
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | SSMA RF konnektörleri | Modeli: | SSMA-KFD178 |
|---|---|---|---|
| Frekans Aralığı: | 0.3MHz-18GHz | Empedans: | 50Ω |
| DWV: | 750V | Yalıtım Direnci: | ≥5000MΩ |
| Merkez Şefi: | Bakır Alaşımlı, Altın Kaplama | Dış İletken: | Bakır Alaşımlı, Altın Kaplama |
| Montaj Yöntemi: | 2 Delikli Panel Montajı | İzolatörler: | PTFE |
| Vurgulamak: | 2 delikli panel montajlı SMA konektörü,Altın kaplama RF koaksi bağlantısı,bakır alaşımlı SMA jack 18GHz |
||
Ürün Açıklaması:
SSMA RF konektörü, SMA konektörünün minyatürleştirilmiş bir ürünüdür.
SSMA RF konektörleri, yüksek yoğunluklu mikrodalga sistemlerindeki alan sınırlamalarını çözmek için tasarlanmış, standart SMA arayüzlerinin ultra kompakt minyatürleştirilmiş türevleridir. Geleneksel SMA konektörlerinin toplam boyutunun yalnızca %70'ini kaplayarak, kompakt PCB modülleri ve mini test armatürleri için eşsiz alan tasarrufu sağlayan yerleşim yeteneği sunarlar.
Ultra küçük form faktörü, ultra geniş bant yanıtı, üstün elektriksel tutarlılık ve sağlam mekanik stabilite özelliklerine sahip bu dişli konektör serisi, titreşim ve sıcaklık döngüsü altında üstün uzun vadeli güvenilirlik sunar. Standartlaştırılmış 50Ω karakteristik empedansa sahip hassas 10-36UNF-2 dişli kilitleme yapısını benimseyen SSMA konektörleri, sıradan SMA konektörlerinin etkili üst frekans sınırını büyük ölçüde aşarak DC'den 30GHz'e kadar kararlı sinyal iletimini destekler.
Yüksek hassasiyetli milimetre dalga sinyal bütünlüğü için üretilen SSMA RF konektörleri, tam bant genişliğinde ultra düşük VSWR ve minimum ekleme kaybını koruyarak, 26.5GHz+ üzerindeki büyük SMA arayüzlerinde yaygın olan sinyal bozulmasını ve ölçüm sapmalarını ortadan kaldırır. Üst düzey mikrodalga iletişimi, hassas test ve ölçüm ekipmanları, havacılık aviyonikleri, faz dizili radar, elektronik sistemler ve kompakt RF algılama modülleri genelinde yaygın olarak benimsenen bu ürün, standart SMA konektörlerinin minyatürleştirme ve yüksek frekans taleplerini karşılayamadığı durumlarda optimum yükseltme çözümü olarak hizmet eder.
SSMA RF Konektörlerinin Arayüz Boyutu:
Dış Boyut 2 Delikli Flanş Montajlı Bakır Alaşımlı SSMA RF Konektörleri için: SSMA-KFD178 (Birim: mm)
Bu seriyle ilgili olarak, bakır alaşımlı kabuklu, paslanmaz çelik gövdeli, farklı delik uzunluklu, farklı uzunlukta İzolasyon Dışbükey Yüzeyli ve farklı uzunlukta pinli ve 0.88mm, 0.6mm, 0.5mm, 0.3mm OD'li benzer modellerimiz bulunmaktadır, bu da müşterilerin çeşitli ihtiyaçlarını karşılamaktadır.
2 Delikli Panel Montajlı Bakır Alaşımlı SSMA RF Konektörleri İzolasyon Dışbükey Yüzeyli : SSMA-KFD178Diğer Benzer Modeller:
2 Delikli Panel Montajlı Paslanmaz Çelik
SSMA RF konektörleri nakliye sırasında korunmasını sağlamak için kartona dikkatlice paketlenir. SMA-KFD211G ve SSMA-KFD214GUygulamalar:
Xi'an Elite Electronic,
Sistematik Ara Bağlantı Çözümü Lider Üreticisi olarak, ağırlıklı olarak havacılık, uzay, navigasyon, radar, iletişim, ölçüm, elektronik alanlarına hizmet vermektedir.Yüksek kaliteli ürünlerimiz, zorlu ortamlarda dayanıklılık ve güvenilirlik sağlamak için en iyi malzemeleri ve sıkı süreçleri kullanır.
Paketleme ve Nakliye:
Paketleme:
2 Delikli Panel Montajlı
SSMA RF konektörleri nakliye sırasında korunmasını sağlamak için kartona dikkatlice paketlenir. Nakliye:
Panel Montajlı SSMA RF Konektörünü, müşterilerimize güvenli ve zamanında teslimat sağlamak için güvenilir bir kurye hizmeti kullanarak gönderiyoruz. Müşteriler sevkiyattan sonra bir takip numarası alacaklardır.
