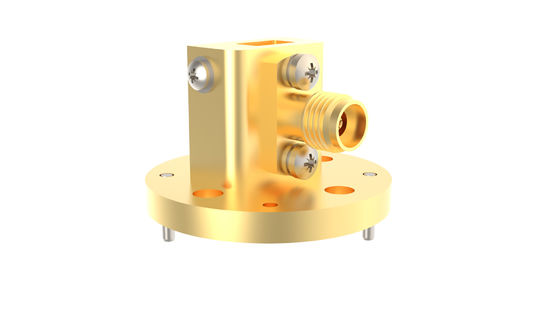

39.2GHz~59.6GHz WR19 BJ500'dan 1.85mm Dişi Dik Açılı Dalga Kılavuzu Koaks Adaptör 1.85/BJ500-KF4
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | WR19 Dalga Kılavuzundan Koaksiyel Adaptörlere | Malzeme: | Pirinç |
|---|---|---|---|
| Frekans aralığı: | 39,2-59,6 GHz | Bağlayıcı: | 1,85 mm |
| VSWR: | 1.4 | Empedans: | 50 ohm |
| Dalga Kılavuzu Boyutu: | WR19,BJ500 | Vücut tarzı: | Dik açı |
| Vurgulamak: | WR19 dalga kılavuzu - 1.85mm adaptör,dik açılı dalga kılavuzu koaks adaptör,39.2-59.6GHz BJ500 dalga kılavuzu adaptör |
||
WR19 BJ500'dan 1.85mm Dişi Dalga Kılavuzundan Koaksiyel Adaptöre 39.2GHz~59.6GHz Dik Açı
frekansının dalga kılavuzundan koaksiyel adaptörlere tarafından işlenir Elite Electronic (ELT) kapsar 5.4GHz-110GHz. Yüksek güvenilirlik, küçük boyut ve mükemmel performans ile mikrodalga ölçüm ve milimetre dalga ekipmanlarında yaygın olarak kullanılır. Dalga kılavuzu standart dikdörtgen ve çift oluklu dalga kılavuzlarına sahiptir ve standart olmayan dalga kılavuzları kullanıcı gereksinimlerine göre özelleştirilebilir. Koaksiyel uç bağlantı arayüzü şunları içerir: N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 ve mikroşerit. Dalga kılavuzundan koaksiyel adaptörler arayüz yönelimine göre uçtan başlatma ve dik açı başlatma olmak üzere iki tipe ayrılır. Bunlardan RA başlatma tipi aynı zamanda yüksek güçlü bir yapı olarak da kullanılabilir.
Özellikleri 1.85/BJ500-KF4:
| Ürün Adı | WR19 Dalga Kılavuzundan 1.85mm Koaksiyel Adaptörlere-Dik Açı Tipi |
| Model No. | 1.85/BJ500-KF4 |
| Koaksiyel Tip | 1.85mm |
| Dalga Kılavuzu Boyutu | WR19 (BJ500) |
| Gövde Stili | Dik Açı |
| Frekans Aralığı | 39.2-59.6GHz |
| Empedans | 50 Ohm |
| VSWR | 1.4 |
Avantajları:
-Dalga kılavuzu adaptörlerimiz yüksek güvenilirlik, minyatür boyut ve mükemmel performans vb. özelliklere sahiptir, bu da onları mikrodalga ölçüm ve milimetre dalga cihazlarında vb. yaygın olarak benimsenmesini sağlar.
Ana Çizim ve Resimleri WR19 BJ500'den 1.85mm Dişi Dalga Kılavuzundan Koaksiyel Adaptöre 1.85/BJ500-KF4:
Listesi Dalga Kılavuzundan 1.85mm Koaksiyel Adaptörlere:
| Model Numarası | Açıklama | Not |
| 1.85/BJ500-KF4 | WR19(BJ500) - 1.85mm dişi dik açılı adaptörler | |
| 1.85/BJ500-KFE1 | WR19(BJ500) - 1.85mm dişi uçtan başlatmalı adaptörler | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) - 1.85mm dişi dik açılı adaptörler | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) - 1.85mm dişi uçtan başlatmalı adaptörler | |
| Özel Tip | Özelleştirilmiş boyutlar kabul edilebilir |
Dalga Kılavuzu Standardı Çapraz Referansları
| Çin Standardı | Uluslararası Standart | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOT:
1.000'den fazla Dalga Kılavuzundan Koaksiyel Adaptör çeşidimiz bulunmaktadır, kullandığınız adaptör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin.ODM boyutları memnuniyetle karşılanır.
