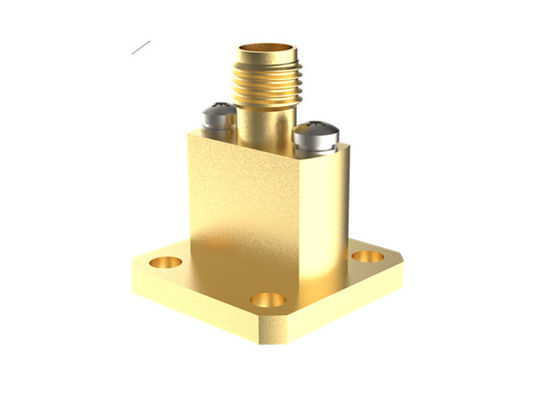

26.4GHz~40GHz WR28 BJ320'den K 2.92mm Dişi Uç Başlatma Dalga Kılavuzu Koaksiyel Adaptöre K/BJ320-KFE9
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | WR28 Dalga Kılavuzundan Koaksiyel Adaptörlere | Malzeme: | Pirinç |
|---|---|---|---|
| Frekans aralığı: | 26.4GHz-40GHz | Bağlayıcı: | K2.92mm |
| VSWR: | 1.35 | Empedans: | 50 ohm |
| Dalga Kılavuzu Boyutu: | WR28,BJ320 | Vücut tarzı: | Lansmanı Sonlandır |
| Vurgulamak: | WR28 dalga kılavuzu - 2.92mm adaptör,BJ320 - K uç başlatma adaptörü,26.4-40GHz dalga kılavuzu koaksiyel adaptör |
||
WR28 BJ320'dan K2.92mm Dişi Uç Fırlatma Dalga Kılavuzu - Koaksiyel Adaptör 26.4GHz~40GHz
frekansı dalga kılavuzu - koaksiyel adaptörler tarafından işlenir Elite Electronic (ELT) kapsar 5.4GHz-110GHz. Yüksek güvenilirlik, küçük boyut ve mükemmel performans ile mikrodalga ölçüm ve milimetre dalga ekipmanlarında yaygın olarak kullanılır. Dalga kılavuzu standart dikdörtgen ve çift oluklu dalga kılavuzlarına sahiptir ve standart olmayan dalga kılavuzları kullanıcı gereksinimlerine göre özelleştirilebilir. Koaksiyel uç bağlantı arayüzü şunları içerir: N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 ve mikroşerit. Dalga kılavuzu - koaksiyel adaptörler, arayüz yönelimine göre uç fırlatma ve dik açı fırlatma olmak üzere iki tipe ayrılır. Bunlardan RA fırlatma tipi aynı zamanda yüksek güçlü bir yapı olarak da kullanılabilir.
Şartname K/BJ320-KFE9:
| Ürün Adı | WR28 Dalga Kılavuzu - K2.92mm Koaksiyel Adaptörler |
| Model No. | K/BJ320-KFE9 |
| Koaksiyel Tip | K2.92mm |
| Dalga Kılavuzu Boyutu | WR28 (BJ320) |
| Gövde Stili | Uç Fırlatma |
| Frekans Aralığı | 26.4-40GHz |
| Empedans | 50 Ohm |
| VSWR | 1.30 |
Avantajlar:
-Dalga kılavuzu adaptörlerimiz yüksek güvenilirlik, minyatür boyut ve mükemmel performans vb. özelliklere sahiptir, bu da onları mikrodalga ölçüm ve milimetre dalga cihazlarında vb. yaygın olarak benimsenmesini sağlar.
Ana Çizim ve Resimler WR28 BJ320 - 2.92mm Dişi Dalga Kılavuzu - Koaksiyel Adaptör 2K/BJ320-KFE9:
Listesi Dalga Kılavuzu - 2.92mm Koaksiyel Adaptörler:
| Model Numarası | Açıklama | Not |
| K/BJ320-KF22 | WR28(BJ320) - 2.92mm dişi dik açılı adaptörler | |
| K/BJ320-KFE9 | WR28(BJ320) - 2.92mm dişi uç fırlatma adaptörleri | BJ320=WR28 |
| Özel Tip | Özelleştirilmiş boyutlar kabul edilebilir |
Dalga Kılavuzu Standardı Çapraz Referansları
| Çin Standardı | Uluslararası Standart | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOT:
Seçenek için 1.000'den fazla Dalga Kılavuzu - Koaksiyel Adaptör tipimiz bulunmaktadır, kullandığınız adaptör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin.ODM boyutu memnuniyetle karşılanır.
