Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMP RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | ISO-9001-2015 |
| Dayanıklılık: | 500 Döngü | Ürün: | SMP Erkek Konnektör |
| Montaj Yöntemi: | 2 delikli Flanşlar | Model: | SMP-KWF506-28 |
| Vurgulamak: | mini smp konektörü,smp koaksiyel konektörü |
||

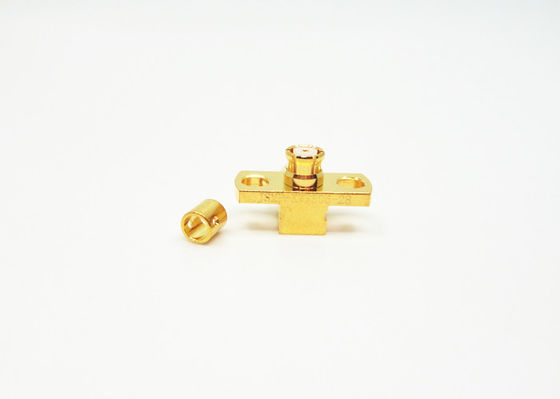

2 Delik Flanges Mount SMP RF Bağlantısı Kadın Sağ Köşeli Kablo Bağlantısı
SMP, küçük hacim, hafif ağırlık, mükemmel sismik performans ve geniş çapta çalışan geniş bant vb. özelliklerine sahip küçük bir küçük baskı (snap coupling) RF koaksiyel bağlantıdır.Çalışma frekansı 30GHz'e kadar (Ürünümüzün yüksek performanslı SMP konektörü 40GHz'e ulaşabilir), ve fiş üç arayüz şekli vardır-tümüyle gevşetme, sınırlı gevşetme ve pürüzsüz boru ((brek dahil).PCB montaj,Kablo montu ve seri içi adaptörler, board-to-board için bir bağlantı çözümü sağlar, kör mate ve raf ve panel uygulamaları paket yoğunluğunu korurken.
Başvurular
- Antenler.
- Geniş bant.
- Enstrümanlandırma
- Enstrümanlandırma
- Geniş bant.
- Yataydan yatayı birbirine bağlama
- Fazlı dizi antenleri
Spesifikasyon
Not:Modelin spesifik verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Merkezi Direniş | Dış iletken | Normal≤2,5mΩ, Sıfırlama≤4mΩ |
| Merkezi kondüktör | Normal≤6mΩ, Sıfırlama≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altın kaplama |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |
Özellikleri ve Faydaları
| DC 40 GHz'e kadar |
| Alt minyatür |
| Altınla kaplanmış |
| Kompakt boyut |
| PCB ve kablo montaj bağlantıları |
| Basınçlı ya da keskin bağlantı |
| Erkek & Kadın, Düz & Sağ Köşe seçeneği |
| Tam gevşeme, sınırlı gevşeme ve pürüzsüz delik |
| Normal tip ve hermetik, Flange montaj & Thread-In montaj seçeneği |
| Hem esnek hem de yarı sert kablolar için kablo monte sürümleri |
Detaylı çizim
Ürün Kataloğu:
| RF kabloları |
| Koaksiyel Adaptöre Dalga Rehberi |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF Adaptörü |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| N Tipi RF Bağlantısı |
| TNC RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| BNC RF BağlayıcısıMillimetre Dalga Bağlayıcısı ((2.4mm, 2.92mm) |
Not:
10.000'den fazla türümüz var.SMP konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet.
