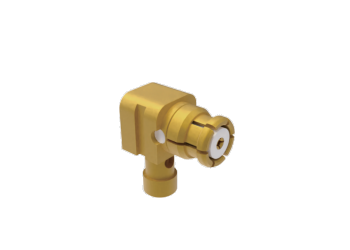

SMP Dik Açılı Jak 50ohm CXN3657 Kablosuna Uygun

Büyük resim : SMP Dik Açılı Jak 50ohm CXN3657 Kablosuna Uygun En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	ISO Certificates
Model numarası:	SMP-KW657-11

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Gereksinim olarak stokta
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 10 adet/daha büyük platik torba ； 100pcs/karton
Teslim süresi:	Ödeme yapıldıktan sonra 5-10 iş günü
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün adı:	SMP RF Konnektörleri	Cinsiyet:	Dişi
modeli:	SMP-KW657-11	Frekans Aralığı:	0.3MHz-18GHz
Konut:	Bakır Alaşımı, Altın Kaplama	Kişiler:	Bakır Alaşımı, Altın Kaplama
Yalıtkan:	PTFE	Yalıtım Direnci:	>5000MΩ
DWV:	500V	inançsızlık:	50Ohm
Sıcaklık:	-55°C~+125°C	Kablo Tipi:	CXN3657, EQV. Kablo
Stokta var:	>200 adet	Kişiler:	Bakır alaşımı, altın kaplama
Empedans:	50Ohm
Vurgulamak:	SMP dik açılı 50 ohm , Kablo CXN3657 için SMP RF konektörü , 50 ohm SMP dik açılı bağlantı

Ürün Açıklaması:

SMP RF konektörleri, 40 GHz'e kadar yüksek frekanslı uygulamalar için tasarlanmış minyatür geçmeli RF koaksiyel konektörlerdir. Kompakt tasarımları, yüksek yoğunluklu karttan karta bağlantılara olanak tanır ve bu da onları iletişim, radar ve elektronik ekipmanlarda yaygın olarak kullanılmalarını sağlar. Erkek fiş, sırasıyla yüksek tutma kuvveti, sık eşleştirme döngüleri ve kör eşleştirme uygulamaları için optimize edilmiş üç konfigürasyonda mevcuttur: tam mandallı, sınırlı mandallı ve pürüzsüz delikli, böylece PCB ve kablo montajı için çeşitli gereksinimleri karşılar.

Elektriksel Özellikler
Empedans	50Ω
Frekans Aralığı	DC~40GHz
Anma Gerilimi	170VRMS
Dielektrik Gerilim Dayanımı	500VRMS
İzolasyon Direnci	≥5000MΩ
Kontak Direnci	Dış iletken	Normal≤2.5mΩ
	Merkez iletken	Normal≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	Düz	≤1.25	≤1.3	≤1.4
	Dik Açı	≤1.3
	Adaptör	≤1.25	≤1.3	≤1.4
	Diğerleri	≤1.3

Şekil boyutu kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız. Jack Eşleştirme Kablosu CXN3657, Model: SMP-KW657-11

SMP Dik Açılı Jak 50ohm CXN3657 Kablosuna Uygun

SMP RF konektörleri Referansınız için Kablo Grupları:

Kablo Modeli:CXN 3657

Kablo OD: 1.46mm

Kablo Rengi : Gri

Frekans:18GHz'e kadar, 40GHz

Ayrıca düz, flanşlı kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız., SMP Modeli:SMP-KF657-15

Kablo Modeli: CXN 3657

Kablo OD: 1.46mm

Kablo Rengi: Gri

SMP Dik Açılı Jak 50ohm CXN3657 Kablosuna Uygun

Daha fazla ürün ve detaylı özellik için lütfen bizimle serbestçe iletişime geçin.

Uygulamalar:

Xi'an Elite Electronic, 23 yılı aşkın süredir havacılık, uzay, navigasyon, uydu, radar, iletişim alanlarında hizmet veren RF Konektörleri ve Adaptörleri, Mikrodalga/Dalga kılavuzu bileşenleri ve Kablo Grupları konusunda lider bir üreticidir.Özelleştirme:

SMP Dik Açılı Jak 50ohm CXN3657 Kablosuna Uygun

Ürün Özelleştirme Hizmetleri

SMP RF Konektörleri için mevcuttur:Marka Adı: ELT

MOQ: 200 adet

Fiyat: Miktara bağlıdır

Lütfen çizimi veya detayları bize gönderin ve mühendisimizin değerlendirmeyi ayarlamasını sağlayacağız veya alternatif modeli önereceğiz veya çözümümüzü size sunacağız.

Ayrıca konektörler için özelleştirme sağlayabiliriz, örneğin

SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Konektörleri, RF yükleri, Antenler, Filtreler, Güç Bölücüler, Kuplör.Paketleme ve Nakliye:
