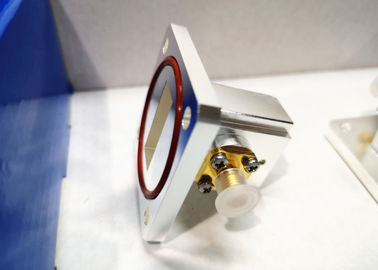

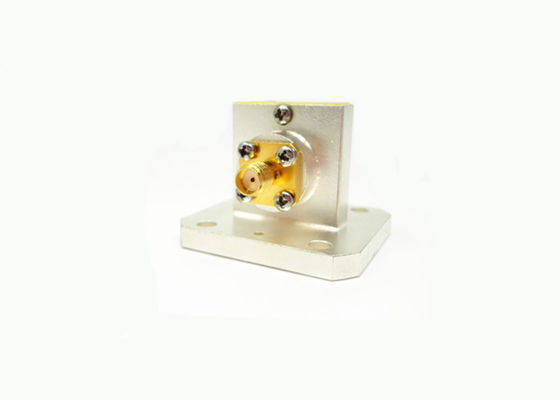

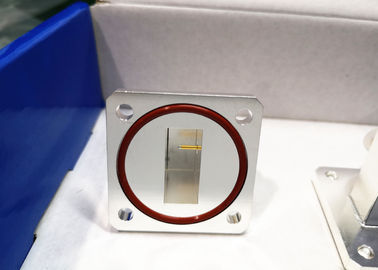

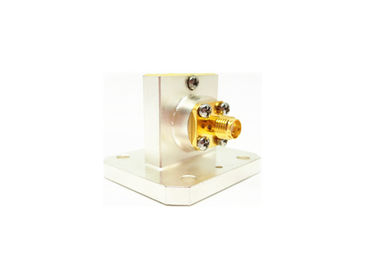

WR90 Dalga kılavuzu koaksi adaptörleri SMA Kadın Sağ açılı fırlatma adaptörleri SMA/BJ100A-KF
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Koaksiyel Adaptörlere Dalga Kılavuzu | Malzeme: | Pirinç konnektör |
|---|---|---|---|
| Frekans Aralığı: | 8.15-12.5GHz | Bağlayıcı: | SMA Dişi |
| VSWR: | 1.25 | Empedans: | 50 ohm |
| Dalga Kılavuzu Boyutu: | WR90 | Vücut tarzı: | Dik açı |
| Vurgulamak: | koaksiyel kablo adaptörü,dik açılı koaksiyel adaptör |
||
WR90 Dalga Kılavuzundan Koaksiyel Adaptör SMA Dik Açılı Fırlatma Adaptörleri
Şirketimiz tarafından üretilen koaksiyel dalga kılavuzu adaptörleri, ortogonallik (Dik Açı) ve sonlandırma (Uç Fırlatma) olmak üzere iki yapıya ayrılmıştır. Dalga kılavuzu adaptörlerinin koaksiyel ucu için şunları sağlayabiliriz: N tipi, TNC, SMA, 3,5 mm, 2,4 mm, SMP, SSMP ve daha birçok tür. Frekans aralıkları 6,5 GHz ila 70 GHz. Dalga kılavuzu modellerimiz BJ84'ten BJ400'e (wr112-wr22) kadar uzanmaktadır. Ayrıca, müşterilerin özel gereksinimlerine göre özel koaksiyel dalga kılavuzu adaptörleri de sunabiliriz.
Dalga kılavuzu adaptörlerimiz, yüksek güvenilirlik, minyatür boyut ve mükemmel performans gibi özelliklere sahiptir, bu da onları mikrodalga ölçümü ve milimetre dalga cihazlarında yaygın olarak kullanılmasını sağlar.Lütfen indirin Katalog - Dalga Kılavuzundan Koaksiyel Adaptörler.pdf
Özellikler:
| Ürün Adı | Dalga Kılavuzundan SMA Koaksiyel Adaptörler |
| Koaksiyel tipi | SMA |
| Dalga Kılavuzu Boyutu | WR90 |
| Gövde Stili | Dik Açı |
| Frekans Aralığı | 8.15-12.5GHz |
| SMA Empedansı | 50 Ohm |
| VSWR | 1.25 |
Detaylı Çizim:
Dalga Kılavuzundan SMA Koaksiyel Adaptörler Listesi
| Model Numarası | Açıklama | Not |
| SMA/BJ100-KF | WR90 - SMA dişi dik açılı adaptörler | BJ100=WR90 |
| SMA/BJ100-KF1B | WR90 - SMA dişi uç fırlatma adaptörleri | |
| SMA/BJ100A-KF | WR90A - SMA dişi dik açılı adaptörler, hermetik halkalı | BJ100A=WR90A |
| SMA/BJ100A-KF1 | WR90A - SMA dişi dik açılı adaptörler | |
| SMA/BJ120-KF | WR75 - SMA dişi dik açılı adaptörler, yükseklik 25,8 mm | BJ120=WR75 |
| SMA/BJ120-KF1 | WR75 - SMA dişi uç fırlatma adaptörleri | |
| SMA/BB120B-KF | WR75B - SMA erkek dik açılı adaptörler, yükseklik 30 mm | BJ120B=WR75B |
| SMA/BJ140-KF | WR62 - SMA dişi dik açılı adaptörler | BJ140=WR62 |
| SMA/BJ140-KF1 | WR62 - SMA dişi uç fırlatma adaptörleri | |
| SMA/BJ180-KF | WR51 - SMA dişi uç fırlatma adaptörleri | BJ180=WR51 |
| SMA/BJ180-KF1A | WR51 - SMA dişi uç fırlatma adaptörleri |
Dalga kılavuzu Standartlarının Çapraz Referansları
| Çin Standardı | Uluslararası Standart | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
NOT:
Seçim için 10.000'den fazla Dalga Kılavuzundan Koaksiyel Adaptör çeşidimiz bulunmaktadır, kullandığınız adaptör bulunamazsa, lütfen detaylarınızla bizimle iletişime geçin.ODM boyutu memnuniyetle karşılanır.
