| Ürün Adı: | 2.92 RF Konnektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| Dayanıklılık: | 500 Döngü | Malzeme: | Paslanmaz çelik |
| Tasarım Standardı: | IEC 60169-8 | Türü: | dümdüz |
| Cinsiyet: | Dişi | ||
| Vurgulamak: | bnc sıkıştırma konektörü,bnc kablo konektörü |
||

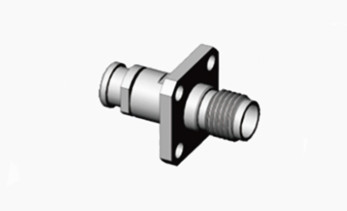

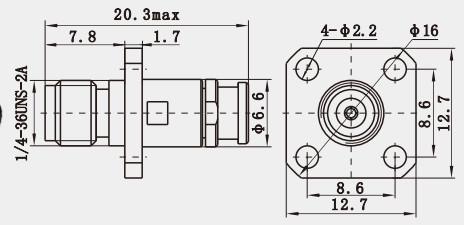

K2.92 MF30/MF30A/TLL40-1130A Kablosu için Kadın Dört Delik Flanş Paslanmaz Çelik RF Koaks Bağlantısı
BNC konektörü, Bayonet Neill-Concelman olarak da bilinir. Koaksiyel kablolarla kullanılmak üzere tasarlanmış minyatür hızlı bağlantı / bağlantıyı kesen RF (Radio Frekansı) konektörüdür.Kadın bağlayıcıda iki süngü ucu var.BNC konektörleri, RG-58 gibi minyatürden minyatürün altındaki koaksiyel kabloları sonlandırmak için özellikle uygundur.,RG-59, RG-179, ve RG-316. Bu konektörler genellikle radyo, televizyon ve diğer RF elektronik ekipmanlarda, test aletlerinde, video sinyallerinde,ve tarihsel olarak 10BASE2 bilgisayar ağlarında popülerdi.BNC konektörleri, kablonun 50 ohm veya 75 ohm özellikli impedansına uymak üzere üretilir.LAN (Lokal Alan Ağları), telekomünikasyon cihazları ve test ekipmanları MIL-C-39012/16-24l standartlarına göre tasarlanmıştır.Bu bağlantılar, çiftleşme çiftleşmesi için bir süngü yapısına sahiptir ve uluslararası olarak mevcut eşleşmelerle değiştirilebilir şekilde kullanılabilir.Hızlı bir şekilde bağlanma ve kopma yetenekleri sunar, bu da onları radyo ekipmanlarında ve enstrümanlarında koaksiyel kabloları bağlamak için ideal hale getirir.
Spesifikasyon
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 250VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 750 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤3.0mOhm |
| Merkezi kondüktör | ≤2.0mOhm | |
| VSMR | ≤1.05+0.005f | |
Ürün ayrıntıları:
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Berilyum bronz | Altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Altın kaplama/Passifleşme | |
| İzolatörler | PEI/PLF | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 döngü | ||
| Çiftleşme Döngüleri | 500Dönem |
| Çiftleme tork | 0.79N.m~1.13N.m |
| Sıcaklık | -55°C~+125°C |
Özellikleri:
Yapısal Özellikler
Boyut ve Tasarım: K2.92 konektörünün dış iletken çapı 2.92mm'dir ve tasarım özellikli bir impedans 50Ω'dur.Yapısal tasarımı, son derece küçük boyutlarda yüksek performanslı aktarım etkilerini sürdürmesini sağlarKüçük boyutu ve hafif ağırlığı nedeniyle, K2.92 konektörünün yer tasarrufu ve kilo azaltımı gerektiren uygulama senaryolarında açık avantajları vardır.
Uyumluluk: K-tip konektör SMA ve 3.5 mm konektörlere benzer bir arayüz tasarımına sahiptir ve onlarla değiştirilebilir.Bu üç bağlantının erkek ve dişi parçalarının boyutlarında tutarlılık olmasına rağmen, geçiş olmadan birbirine bağlanmayı sağlayan, farklı konektörlerin uzun süreli kullanımının birbirini değiştirip aktarma performansını ve test doğruluğunu etkileyebileceği,ve mümkün olduğunca kaçınılmalıdır..
Uygulama:
Deneme Araçları
Kesinlik Ölçümü: Test cihazları, özellikle milimetre dalga test ekipmanları alanında, K2.92 konektörünün uygulanması çok yaygın.Yüksek hassasiyet ve yüksek frekans özellikleri, hassas ölçüm ve veri analizi için tercih edilen bağlantı çözümü haline getirir..
Laboratuvar Kullanımı: Birçok laboratuvar, deney ekipmanlarının yapımı ve bağlantısı için K2.92 konektörlerini kullanır.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
