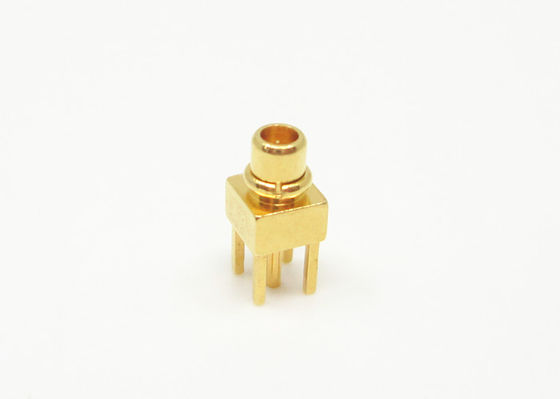

Düz PCB Devre Kartı MMCX Küçük Koaksiyel Kablo Konnektörleri 50Ω Empedans
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | MMCX Serisi Konnektör | Cinsiyet: | Erkek |
|---|---|---|---|
| Kaplama: | Altın Kaplama/ Nikel Kaplama | Malzeme: | Pirinç |
| İç direnç: | 50Ω | dayanıklılık: | 500 Döngü |
| Tip: | PCB Dağı | ||
| Vurgulamak: | MMCX PCB koaksiyel konnektörler 50Ω,Düz MMCX RF adaptör konnektörü,Küçük MMCX PCB montaj konnektörü |
||
Altın Kaplama 50 ohm MMCX Düz PCB Panel Montaj Sıkma RF Koaksiyel Konnektör
MMCX serisi, MCX'ten daha küçük olan ve hacim ve ağırlık için katı gereksinimleri olan küçük iletişim cihazları ve ağ cihazlarında yaygın olarak kullanılan bir tür mikro ekleme durdurucu RF koaksiyel konektördür.
MMCX konektörlerinin uygulamaları, boyut, ağırlık, performans ve montaj kolaylığının nihai tasarım kararı için belirleyici faktörler olduğu yerlerdir. Tipik olarak, bunlar GPS, kablosuz iletişim (WLAN ve mobil) ve otomotiv alanlarını içerir.
Şartname
| Elektriksel Özellikler | |||
| Empedans | 50Ω | ||
| Frekans Aralığı | DC~6GHz | ||
| Anma Gerilimi | 170VRMS | ||
| Dielektrik Voltaj Direnci | 500VRMS | ||
| İzolasyon Direnci | ≥2000MΩ | ||
| Merkez İletken Direnci | Merkez İletken | ≤10mΩ | |
| Dış İletken | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Malzeme ve Mekanik Özellikler | |||
| Merkez İletken | Erkek | Pirinç Altın Kaplama | |
| Dişi | Berilyum bronz Altın Kaplama | ||
| Esnek Kontak | Berilyum bronz Altın Kaplama | ||
| Gövde ve Diğer Metal Parçalar | Pirinç Altın Kaplama | ||
| Sıkma Kovanı | Pirinç Nikel Kaplama | ||
| Yalıtkanlar | PTFE | ||
| Sızdırmazlık Halkası | Silikon Kauçuk | ||
| Dayanıklılık | 500 döngü | ||
| RoHS Uyumlu | Evet |
| Merkez Kontak Sonlandırma | Sıkma |
| Dış Kontak Sonlandırma | Sıkma |
| Eşleşme Döngüleri | 500Döngü |
| Kontak Tutma | 10N min |
| Kablo Tutma | 100N min |
| Eşleşme Kuvveti | 13.6N max |
| Ayrılma Kuvveti | 13.6N max |

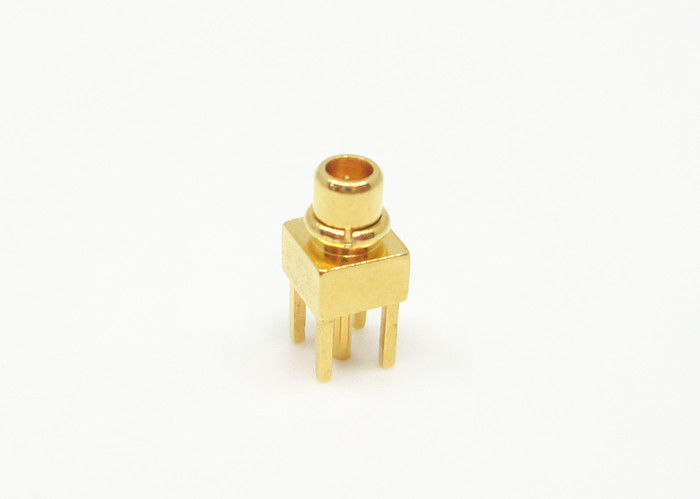

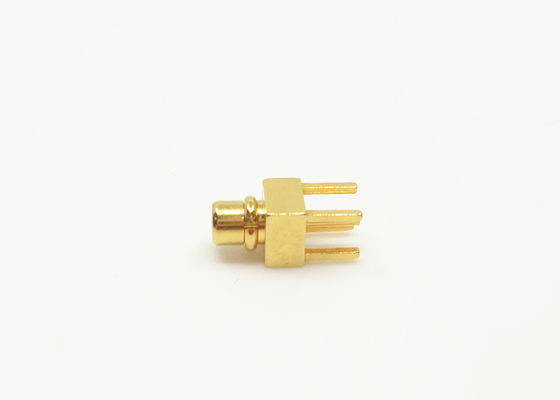

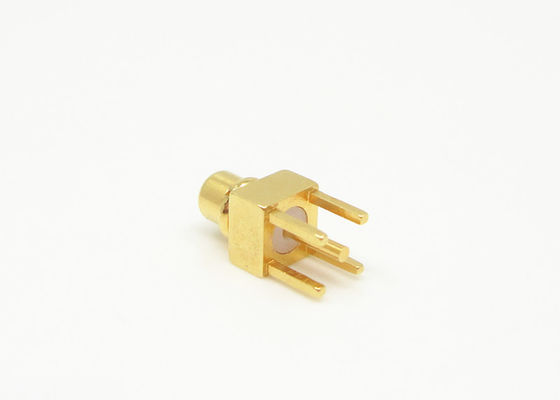

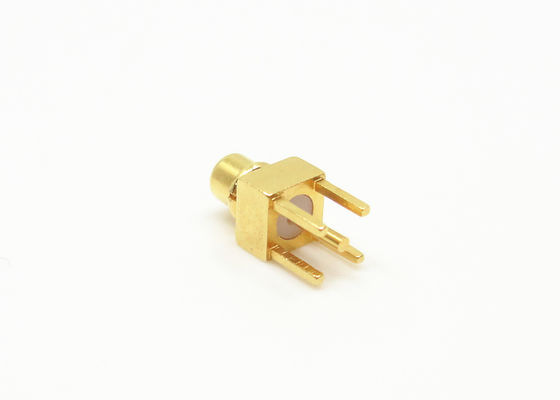

Detaylı Görseller
Özellikler:
-Düşük maliyet ve yüksek kalite.
-DC'den 6 GHz'e kadar düşük yansımalı geniş bant performansı.
-Hızlı bağlama/ayırma geçmeli eşleşme.
-50 Ohm empedans
- Endüstri standardı kabloya takılmaya ve baskılı devre kartı cihazı olarak mevcuttur
-Tekrarlanabilir performans sağlayın
Uygulama:
* Ağ
* Uydu İletişimi
* Bilgisayar/LAN'lar
* Bilgisayar/LAN'lar
* Mobil iletişim
* Ölçüm Cihazları
* Mobil iletişim
* Dış tesisler
* Radar, mikrodalga
* Telekomünikasyon
* Ölçüm Cihazları
* Otomotiv
* Atlama hattı bağlantısı
* Temel tesis
* Radyo, TV anten sistemi
Ürün Kataloğu:
| RF Adaptörü |
| Dalga kılavuzundan Koaksiyel Adaptöre |
| Cam-metal Hermetik Mühürler |
| J30J Serisi Konnektör |
| Mikrodalga Döner Eklemler |
| RF Kablo Grupları |
| SMA/SSMA RF Konnektör |
| SMP/SSMP RF Konnektör |
| MCX/MMCX RF Konnektör |
| TNC RF Konnektör |
| N Tipi RF Konnektör |
| BNC RF Konnektör Milimetre Dalga Konnektörleri (2.4mm, 2.92mm) |
NOT:
10.000'den fazla tipimiz var MMCX Konnektör, kullandığınız konnektör bulunamazsa, lütfen bizimle ayrıntılı bilgi için iletişime geçindetay.
