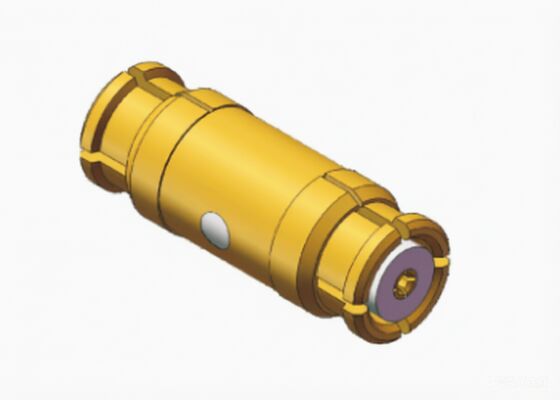

50Ohm SMP Jack - Jack Bullet RF Koaksiyel Adaptörler Konektörü 18GHz'e Kadar
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | SMP Dişi - SMP Dişi RF Koaksiyel Adaptör Konnektörü | Diğer Ad: | SMP Jack'ten Jack Bullet'a |
|---|---|---|---|
| Merkez İletişim: | Bakır Alaşımı ， Altın Kaplama | Kabuk: | Bakır Alaşımı ， Altın Kaplama |
| Bağımsızlık: | 50Ohm | Nominal Gerilim: | 170V |
| DWV: | 500V | Yalıtım Direnci: | 5000Ohm |
| Sıklık: | DC~18GHz | Sıcaklık Aralığı: | -55°C~+125°C |
| Dielektrik: | PTFE | Örnekler: | Mevcut, Stokta Var > 30PCS |
| Vurgulamak: | 50 Ohm SMP koaksiyel adaptör konnektörü,SMP jak - jak RF adaptörü,18GHz RF koaksiyel mermi konnektörü |
||
Ürün Açıklaması:
50 Ohm SMP Jak - Jak Bullet RF Koaksiyel Adaptör Konnektör 18 GHz'e Kadar
Alanının sınırlı olduğu ortamlar için tasarlanan bu minyatür adaptörler, performansından ödün vermeden sağlam bir ara bağlantı çözümü sunar. Modern RF sistemlerinin zorlu taleplerini karşılamak üzere tasarlanan bu adaptörler, aşağıdaki uygulamalar için idealdir:minimum boyutlar ve ultra kompakt, yerden tasarruf sağlayan tasarımlarAnahat Boyutu
RF Koaksiyel Adaptör Konnektörünün Anahtar Özellikleri:
Genişletilmiş Frekans Aralığı: 18 GHz'e kadar kullanım için uygundur, yüksek frekanslı test ortamlarında ve iletişim sistemlerinde güvenilir sinyal bütünlüğini sağlar.Aletsiz Bağlantı:
Bir Bastırmalı tasarım özelliğine sahip bu adaptörler, hızlı birleşme ve ayrılma sağlar. Kurulumcular, iplik veya anahtar gerektirmeden bağlantıları güvenli hale getirebilir, bu da montaj süresini ve karmaşıklığını önemli ölçüde azaltır.Geniş Kullanımlı SMP Konnektör Ailesi:
SMP serisi, aşağıdakiler dahil olmak üzere kapsamılı bir konfigürasyon yelpazesi sunar: düz ve dik açılı varyantlar. Uygulamanız kablo montajı veya bir PCB'ye doğrudan lehimleme gerektirse de, uygun bir konfigürasyon mevcuttur.Her Ortam İçin Optimize Edilmiş Birleşme Seçenekleri
Farklı kullanım senaryolarında güvenilirliği sağlamak için kullanıcılar, belirli birleşme döngüsü gereksinimlerine göre uyarlanmış üy farklı fiş yapısı arasından seçim yapabilir:
Tam Kilitleme:
Sık ekleme gerektirmeyen kalıcı veya yari-kalıcı kurulumlar için önerilir. Bu seçenek en yüksek tutma kuvvetini sağlar.Sınırlı Kilitleme:
Sık ekleme döngülerini içeren düzensiz bakım veya yeniden konfigürasyon gerektiren uygulamalar için idealdir.Düz Boru:
Yakın mesafede birden fazla SMP konnektörünün monte edildiği yüksek yoğunluklu karttan karta montajlar için tasarlanmıştır.Mekanik Performans Notu:
Takma ve çıkarma kuvvetleri bu hiyerarşiyi takip eder: Tam Kilitleme > Sınırlı Kilitleme > Düz Boru.Anahat Boyutu
Düz SMP'den SMP'ye Jak Jaklara Bullet'lar SMP-KK25 Serisi:
| Model | L (farklı uzunluk) | Not |
| SMP-KK99 | 9.6mm | Dişi - Dişi |
| SMP-KK166 | 10.2mm | Dişi - Dişi |
| SMP-KK176 | 7.1mm | Dişi - Dişi |
| SMP-KK177 | 7.4mm | Dişi - Dişi |
| SMP-KK178 | 8.1mm | Dişi - Dişi |
| SMP-KK188 | 10mm | Dişi - Dişi |
| SMP-KK189 | 9.7mm | Dişi - Dişi |
| SMP-KK192 | 9mm | Dişi - Dişi |
| SMP-KK239 | 9.9mm | Dişi - Dişi |
| SMP-KK249 | 6.7mm | Dişi - Dişi |
Not: Eğer farklı uzunlukta SMP'den SMP'ye RF Koaksiyel Adaptör Konnektörü, Bullet'ları özelleştirmek isterseniz, lütfen bizimle sales3@xa-elite.com.cn aracılığıyla iletişim kurmaktan çekinmeyin.
Uygulamalar:
Xi'an Elite Electronic bir RF/Mikrodalga / Dalga Kılavuzu Konnektörleri, Adaptörler Ve Kablo Gruplarıhavacılık, havacılık, navigasyon, uydu, radar, iletişim, elektronik endüstrisine hizmet vermektedir. Paketleme ve Nakliye:
Paketleme:
Paket Boyutları: Dış Küçük Karton L 26.5*W18.5*H14cm
Nakliye:
Nakliye Süresi: Stokta bulunan RF Koaksiyel Adaptör Konnektörü için 5-7 iş günü. Yeni üretim için, mallar hazır olduğunda, sevkiyatı en kısa sürede ayarlayacağız.
