Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | SMP Erkek Sınırlı Kilit Hermetik Olarak Mühürlü Konnektör | Frekans aralığı: | DC~40GHz |
|---|---|---|---|
| İç direnç: | 50Ω | Bağlayıcı Serisi: | SMP |
| Cinsiyet: | Erkek | Kabuk malzemesi: | Kovar 4j29 |
| Bardak: | 7052 7070 | hermesite: | ≤1,01325*10-3 Pa.cm3/s |
| Vurgulamak: | Erkek RF Kablo Konnektörü,Düz Sonlandırma Smp Konnektörü,Lehim Eklentisi RF Koaksiyel Konnektör |
||

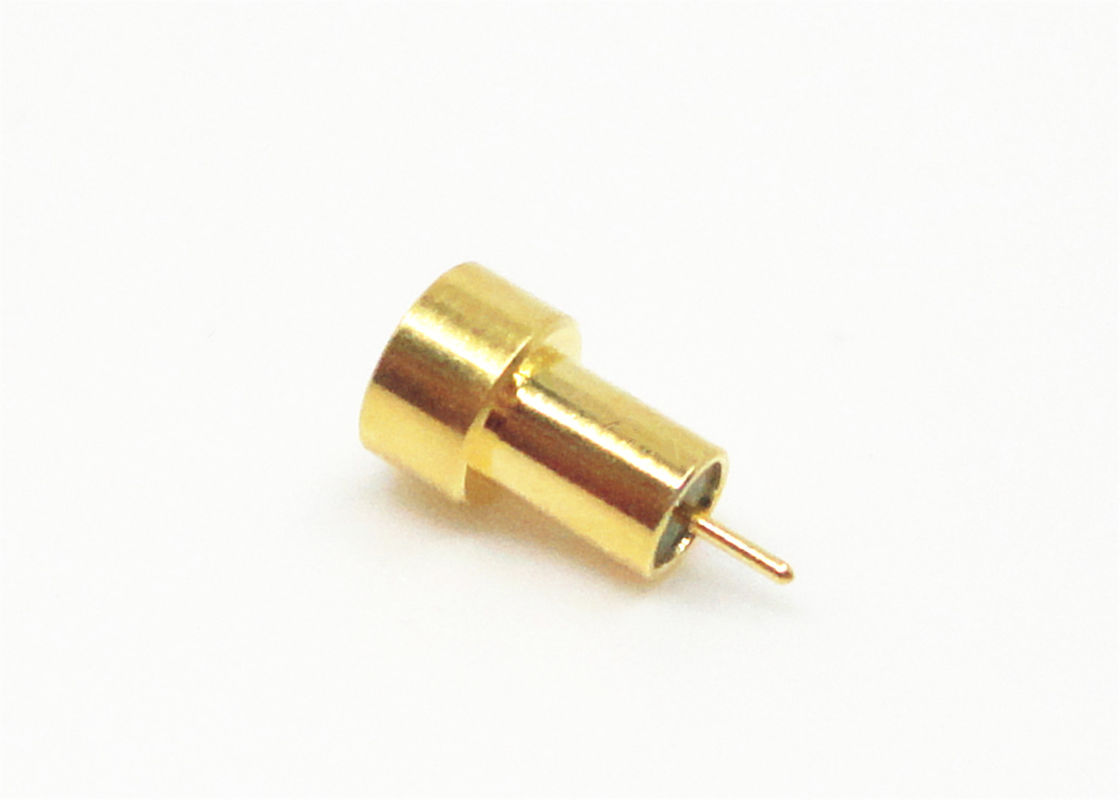

SMP Erkek Sınırlı Kilit Hermetik Olarak Mühürlü Konnektör Lehim Ek Pimi Terminali
SMP, küçük boyut, hafiflik, mükemmel sismik performans ve yaygın olarak çalışan geniş bant, vb. karakterlere sahip, küçük bir basmalı veya geçmeli kuplajlı RF koaksiyel konektördür.30 GHz'e kadar çalışma frekansı (SMP konnektör ürünümüz 40 GHz'e ulaşabilir) ve fişin üç arayüz formu vardır - tam kilit, sınırlı kilit ve düz delik (frenleme dahil).PCB montajı, kablo montajı ve seri içi adaptörler, paket yoğunluğunu korurken karttan karta, gizli montaj ve raf ve panel uygulamaları için bir ara bağlantı çözümü sağlar.Yüksek güvenilirlikli modüler yoğun gereksinimi olan kurulum durumu için başvurun.
Şartname
| elektriksel özellikler | ||
| İç direnç | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Anma Gerilimi | 170VRMS* | |
| Yalıtım direnci | ≥2000MΩ | |
| Dielektrik Voltaj direnci | 500VRMS* | |
| Merkez Direnci | dış iletken | ≤4mΩ |
| merkez iletken | ≤26mΩ | |
| VSWR'ye Karşı | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkez İletken | Erkek | Sn-P Bronz, altın kaplama |
| Dişi | Berilyum bronz, altın kaplama | |
| Elastik Temas | berilyum bronz | Altın kaplama |
| Kabuk ve diğer Metal Parçalar | Pirinç Paslanmaz çelik | Altın kaplama Pasivasyon |
| izolatörler | Cam sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Oranı | 1,01325×10-3Pa·cm3/sn | |
Detaylı Çizim
| Model numarası. | L | D | Arayüz | Not |
| SMP(M)-JHD | 1.6 | 0.39 | sınırlı tutukluluk | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD-S | 1.6 | 0.39 | pürüzsüz delik | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD-F | 1.6 | 0.39 | tam tutukluk | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD-Y1 | 1.6 | 0.39 | sınırlı tutukluluk | arayüz derinliği 1,7 mm, hermetik, |
| SMP(M)-JHD26-S | 0.8 | 0.3 | pürüzsüz delik | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD42-S | 2 | 0.39 | pürüzsüz delik | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD51 | 1.2 | 0.39 | sınırlı tutukluluk | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD51-S | 1.2 | 0.39 | pürüzsüz delik | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD54 | 1.1 | 0.39 | sınırlı tutukluluk | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD54-S | 1.1 | 0.39 | pürüzsüz delik | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD63 | 2.5 | 0.39 | sınırlı tutukluluk | arayüz derinliği 1,7 mm, hermetik |
| SMP(M)-JHD153 | 1 | 0.39 | sınırlı tutukluluk | arayüz derinliği 1,7 mm, hermetik |
özellikler ve faydalar
| Altın kaplama |
| alt minyatür |
| DC'den 40 GHz'e |
| Kompakt boyut |
| Push-on veya geçmeli kaplin |
| Tam tutma, Sınırlı tutma ve Pürüzsüz delik |
| PCB ve kablo montaj konnektörü |
| Erkek ve Dişi, Düz ve Dik Açı seçimi |
| Hem esnek hem de yarı sert kablolar için kablo montaj versiyonları |
| Normal tip ve hermetik, Flanşlı montaj ve Vidalı Montaj seçeneği |
Uygulamalar
- askeri
- Antenler
- Geniş bant
- Havacılık
- Geniş bant
- telekomünikasyon
- Enstrümantasyon
- Enstrümantasyon
- Phased array antenler
- Panodan panoya ara bağlantı
