Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Gövde Malzemesi: | Pirinç | İmpedans: | 50 ohm |
|---|---|---|---|
| Renk: | Altın kaplama | Vücut sitili: | dümdüz |
| türü: | SMP Dişi RF Adaptörü | Nişan Gücü: | 45N Maks |
| Ayrılma Kuvveti: | 9N Min | Dayanıklılık: | 500 Döngü |
| Çalışma sıcaklığı: | -55 ila +125°C | ||
| Vurgulamak: | Flanş Montajlı RF Soket Bağlayıcısı,SMP Kadın RF Soket Bağlantısı,Kompakt SMP RF konektörü |
||

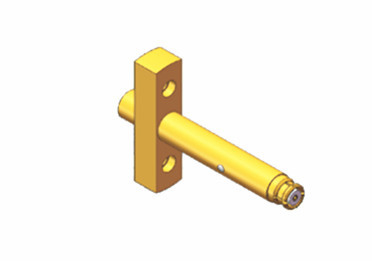

Üstün Performans SMP Kadın 2 delikli Flange Mount RF Soket Bağlantısı: Güvenilir, Kompakt ve Yüksek Kaliteli
SMP, küçük boyutu, hafif tasarımı ve üstün sismik direnciyle mükemmel performans sağlayan minyatür bir RF koaksiyel konektördür.30GHz'ye kadar geniş bir çalışma frekans aralığına sahiptir (yüksek performanslı SMP konektörümüzle)Plug, üç arayüz biçimine sahiptir: tam gevşeme, sınırlı gevşeme ve pürüzsüz delik (kapıcı eldiven de dahil)Bu çeşitli arayüz biçimleri, geniş bant bağlantı bağlantı uygulamalarında kör çiftleşme için gerekli eksenel veya radyal hareketi karşılamak için tasarlanmıştır.
SMP konektörü, kompakt bir form faktöründe güvenilir bir bağlantı sağlayan yüksek güvenilirlik modüler entegrasyon kurulumları için ideal bir çözümdür.
| SMP Bağlantı Adaptörü Genel Spesifikasyonu | ||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~40GHz
|
|||
|
Adlık Voltaj
|
170VRMS ((deniz seviyesinde)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS ((deniz seviyesinde)
|
|||
|
İzolasyon Direnci
|
≥5000MΩ
|
|||
|
|
Dış iletken
|
Normal≤2,5mΩ, hermetik olarak kapatılmış ≤4mΩ
|
||
|
Merkezi kondüktör
|
normal≤6mΩ, hermetik olarak kapatılmış ≤26mΩ
|
|||
| Frekans aralığı | DC~18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| Düz bağlantı için VSWR |
≤1.25
|
≤1.3 | ≤1.4 | |
| Sağ melek bağlantısı için VSWR | ≤1.3 | |||
| Adaptör için VSWR | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR diğerleri | ≤1.3 | |||
| Merkezi Şef | Erkek |
Çinko Fosfor Bronz/Kovar Alaşımı
|
Altınla kaplanmış | |
| Dişi |
Berilyum bronz
|
Altınla kaplanmış | ||
|
Elastik temas
|
Berilyum bronz
|
Altınla kaplanmış | ||
|
Kabuk ve diğer Metal Parçalar
|
Bakır/berilyum bronz/Kovar Alaşımı/Bakır alaşımı/ passivleştirilmiş paslanmaz çelik
|
|||
|
İzolatörler
|
cam sinterleme/PTFE/PEI
|
|||
|
Sızıntı oranı
Hermetik olarak mühürlenmiş konektör
|
1.01325×10-3 Pa·cm3 /s
|
|||
Özellikleri:

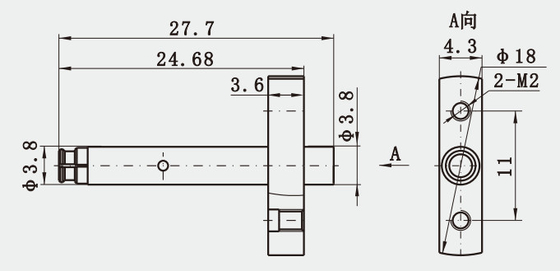

Çizim
Üstün Performans SMP Kadın 2 delikli Flange Mount RF Soket Bağlantısı: Güvenilir, Kompakt ve Yüksek Kaliteli
Kurulum Giriş:
Not:
1000'den fazla türümüz var.SMP kadın erkek adaptörleriEğer kullanmakta olduğunuz ürün bulunmuyorsa,
Tam kataloglar için lütfen bizimle iletişime geçin.
Ürün kategorisi:
1. RF Bağlantıları, Adaptörler (DC 110GHz)
2. RF ve Dalga Yönlendirici Kablolar
3. Coax Adaptörlerine dalga kılavuzu
4Entegre (RF & DC) konektörler
5. Mikro D-alt bağlantısı ((J30J, Mikro D-alt)
6. Cam-metal Hermetik Mühürler, Başlıklar, Besleyici (RF & DC)
7Mikrodalga döner eklemler
8. ODM Ürünleri
