| Ürün Adı: | SMP RF Koaksiyel Konnektör | Sertifika: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Yaşam Süresi: | 500 Döngü | Cinsiyet: | Erkek/Fiş |
| Vücut sitili: | Düz/Dik Açı | Malzeme: | Pirinç |
| Montaj Yöntemi: | Flanş Bağlantısı | Kaplama: | Altın kaplama |
| Bağımsızlık: | 50 ohm | ||
| Vurgulamak: | Uzun yalıtım konveks yüzey RF konektörü,2 delikli SMP erkek bağlantısı,50 Ohm Plug SMP RF Bağlayıcısı |
||

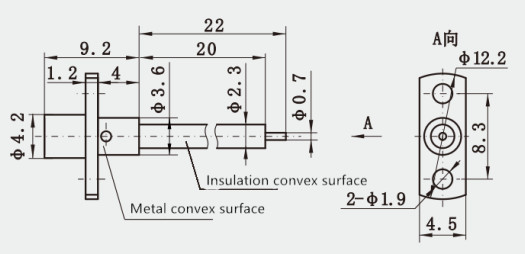

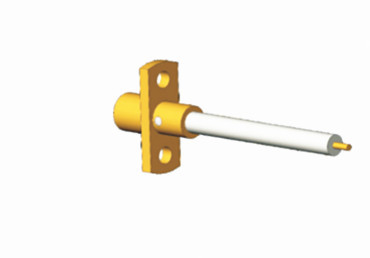

SMP Uzun yalıtımlı konveks yüzey 50 Ohm fişli erkek 2 delikli flange montu
SMP arayüzü, MMCX konektörlerinin boyutuna uyan, ancak DC'den 40 GHz'e kadar bir frekans aralığını destekleyen kompakt bir konektördür.SMP bağlantı serisi, SMP erkek PCB konektörleri olan yığma paneller için yüzen kadın-kadın adaptörleri (genellikle mermiler olarak adlandırılır) kullanırBu sağlam tasarım ve radyal ve eksenel hileye direnç, kör bağlantı çözümlerini sağlar.Çeşitli uygulamalar için güvenilir ve verimli bir bağlantı çözümü sağlamak.
Bağlantı, MIL-STD-348 endüstri standardına göre tasarlanmıştır. DC'den 40GHz'ye kadar bir frekans aralığına sahiptir ve altın kaplama ve pasifleştirilmiş paslanmaz çelikten yapılmıştır.Bağlantı baskı veya snap bağlantı yoluyla bağlanabilir, erkek ve kadın seçenekleri, ayrıca düz ve sağ açı seçenekleri sunar. Ek olarak, flens montajı ve iplik montaj seçenekleri ile normal tip ve hermetik mühürlemeler sunar.Plug arayüzü formu tam gevşeme içerir, sınırlı gevşeme ve pürüzsüz delik (frene dahil). İstenirse özel bağlantılar da mevcuttur.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
|
Merkezi Direniş |
Dış iletken | Normal≤2,5mΩ, Sıfırlama≤4mΩ |
| Merkezi kondüktör | Normal≤6mΩ, Sıfırlama≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altın kaplama |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |
Başvurular
| RF kabloları |
| Koaksiyel Adaptöre Dalga Rehberi |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF Adaptörü |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| N Tipi RF Bağlantısı |
| TNC RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| BNC RF konektörü |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
Not:
10.000'den fazla türümüz var.SMP konektörüİhtiyacınız olan kablo montajını görmüyorsanız, benzersiz özelliklerinize göre bir tane tasarlayabilir ve üretebiliriz!
