Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMP RF Koaksiyel Konnektör | İmpedans: | 50Ω |
|---|---|---|---|
| Sertifika: | CE ROHS ISO-9001-2015 | Dayanıklılık: | 500 Döngü |
| Cinsiyet: | Erkek | Vücut sitili: | Sağ Açı |
| Malzeme: | Pirinç | Montaj Yöntemi: | Yüzey Montajı |
| Kaplama: | Altın kaplama | ||
| Vurgulamak: | Yumuşak Dökme Sağ Köşeli RF Bağlantısı,Sağ açılı erkek SMP RF konektörü,PCB montajı SMP RF fiş |
||

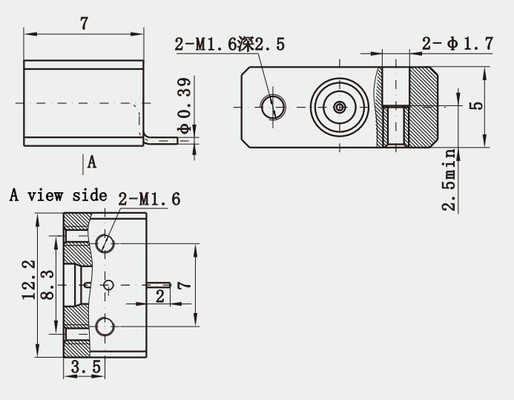

Üstün Performanslı SMP Erkek Pcb Montajı İçin Düz Boru Sağ Köşeli RF Bağlayıcısı
SMP arayüzü, MMCX konektörlerinin boyutuna uyan, ancak DC'den 40Ghz'ye kadar bir frekans aralığı sağlayan kompakt bir konektördür.SMP bağlantı serisi, SMP erkek PCB konektörleri olan yığma paneller için yüzen kadın-kadın adaptörleri (genellikle mermiler olarak adlandırılır) kullanırBu esnek yapı ve radyal ve eksenel hizalara dayanabilme kapasitesi, kör bağlantı çözümlerini sağlar. Genellikle minyatürleştirilmiş yüksek frekanslı koaksiyel modüllerde kullanılır.
1Yüksek frekans aralığı: SMP arayüzü bir frekans sunar1. Yüksek frekans aralığı: SMP arayüzü yüksek frekanslı uygulamalar için uygun hale getiren DC'den 40Ghz'e kadar bir frekans aralığı sunar.
2Kompakt Boyut: SMP konektörünün MMCX konektörleriyle aynı ölçekte olması, miniatür cihazlar için mükemmel bir seçim haline getirir.
3Kör Bağlantı: SMP bağlantı serisinde kullanılan yüzen kadın-kadın adaptörler kör bağlantı çözümleri sağlar.Özellikle doğru hizalandırmanın zor olduğu durumlarda yararlıdır..
4Radyal ve Aksyal yanlış hiza toleransı: SMP arayüzü, zorlu ortamlarda bile güvenilir bağlantı sağlayarak, radyal ve aksyal yanlış hizalara dayanacak şekilde tasarlanmıştır.
5Dayanıklı Yapı: SMP erkek PCB konektörleri dayanıklılık için tasarlanmıştır ve dayanıklı uygulamalarda kullanılmak için idealdir.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Merkezi Direniş | Dış iletken | Normal≤2,5mΩ, Sıfırlama≤4mΩ |
| Merkezi kondüktör | Normal≤6mΩ, Sıfırlama≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |
Başvurular
| RF kabloları |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF Adaptörü |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| N Tipi RF Bağlantısı |
| TNC RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| BNC RF konektörü |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
Not:
10.000'den fazla türümüz var.SMP konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet.
