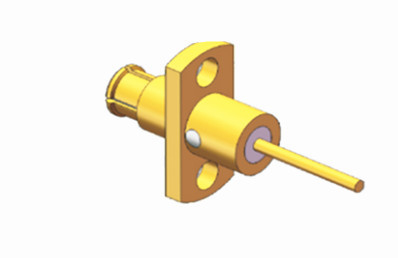

SMP Kadın RF Bağlayıcısı 2 Delik Flange Ve Uzun Mikrostrip Soket Kesinliği Güvenilirlik
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | SMP Dişi Konnektör | Frekans aralığı: | DC~40GHz |
|---|---|---|---|
| İmpedans: | 50Ω | Bağlayıcı Serisi: | SMP |
| Cinsiyet: | Dişi | Kabuk malzemesi: | Kovar 4j29 |
| Bardak: | 7052 7070 | hermesite: | ≤1,01325*10-3 Pa.cm3/s |
| Vurgulamak: | Uzun Mikrostrip Soket RF Bağlantısı,2 Delik Flanş RF Bağlantısı,RF Koaksiyel Kadın Bağlantı |
||
SMP Kadın 2 Delik Flange ve Uzun Mikrostrip Soketimizle RF Bağlantınızı Geliştirin - Hassaslık, Güvenilirlik
SMP, küçük boyutlu, hafif ağırlıklı tasarım, mükemmel sismik performans ve geniş çalışma bant genişliğine sahip kompakt bir push-on veya snap coupling RF koaksiyel konektördür.Çalışma frekansı 30GHz'e kadar ulaşabilir (SMP konektör ürünlerimiz 40GHz'e bile ulaşabilir), ve fiş üç arayüz biçimi sunar: tam gevşeme, sınırlı gevşeme ve pürüzsüz delik (frene dahil). PCB montajı, kablo montajı ve seri içi adaptörlerle,SMP, board-to-board için bir bağlantı çözümü sunar, blind mate ve rak ve panel uygulamaları paket yoğunluğunu korurken. yüksek güvenilirlik modüler yoğun kurulumlar için uygundur.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| Merkezi Direniş | Dış iletken | ≤4mΩ |
| Merkezi kondüktör | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |
Detaylı çizim
Not:
1000'den fazla türümüz var.SMP hermetik olarak kapatılmış bağlantıSeçim için, eğer kullandığınız ürün bulunmuyorsa, lütfen tam kataloglar için bizimle iletişime geçin. Özel boyutlar kabul edilir.
Özellikleri ve Faydaları
| Altınla kaplanmış |
| Alt minyatür |
| DC 40 GHz'e kadar |
| Kompakt boyut |
| Basınçlı ya da keskin bağlantı |
| Tam gevşeme, sınırlı gevşeme ve pürüzsüz delik |
| PCB ve kablo montaj konektörü |
| Erkek ve Dişi, Düz ve Sağ Köşe seçeneği |
| Hem esnek hem de yarı sert kablolar için kablo monte sürümleri |
| Normal tip ve hermetik, Flange montaj & Thread-In montaj seçeneği |
Başvurular
SMP konektörlerinin antenlerde çok çeşitli uygulamalar vardır, genişSMP konektörlerinin antenlerde, geniş bantlı ekipman kurulumunda, test ve ölçümde çok çeşitli uygulamalar vardır.Kuantum bilişimSMP konektörleri, benzersiz özellikleri nedeniyle RF/mikrodalga uygulamalarında yoğun ambalajlamayı teşvik etmek için önemli bir araç haline gelmiştir.
