| Ürün Adı: | SMP erkek RF konektörü | Gövde Malzemesi: | Paslanmaz çelik |
|---|---|---|---|
| Renk: | pasifleştirilmiş | Cinsiyet: | Erkek |
| İmpedans: | 50 ohm | Erkek Arayüzü: | Sınırlı Tutma |
| türü: | SMP RF Adaptörü | Diğerleri: | dümdüz |
| Vurgulamak: | Sınırlı Dönüşümlü RF Bağlantısı Fişi,50 Ohm RF Bağlantı Tuşu,Paslanmaz çelik RF bağlantı fişi |
||

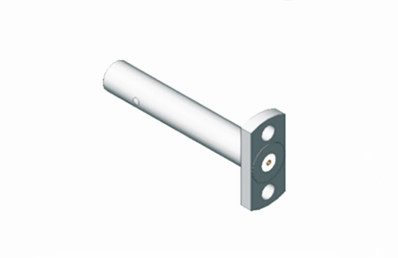

SMP Erkek 50 Ohm Limited Detent Paslanmaz Çelik RF Bağlantı Filizi,Engagement derinliği:2.79
SMP, çeşitli özelliklere sahip küçük boyutlar da dahil olmak üzere birkaç önemli özelliğe sahip kompakt, push-on RF koaksiyel konektör adaptördür.hafif yapı, mükemmel sismik performans ve geniş çalışma bant genişliği. çalışma frekansı 30GHz'ye kadar ulaşabilir (yüksek performanslı SMP konektörümüzle, 40GHz'e bile ulaşabilir),ve fiş üç arayüz formları vardır: Tam frenleme, sınırlı frenleme ve düz bir çıkış (frene dahil).Bu çeşitli arayüz biçimleri, geniş bantlı geniş bantlı bağlantıların birleştirme kullanımında kör çiftleşmenin gerekli eksenel veya radyal hareketini karşılayabilir.Yüksek güvenilirlik ve modüler yoğunluk gerektiren kurulumlar için idealdir.
Çizim Çizim ((mm)
| Model numarası. | Açıklama |
| SMP-JFD116G |
SMP erkek RF konektörü, paslanmaz çelik, sınırlı çıkış |
| SMP Bağlantı Adaptörü Genel Spesifikasyonu | ||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~40GHz
|
|||
|
Adlık Voltaj
|
170VRMS ((deniz seviyesinde)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS ((deniz seviyesinde)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
|
Dış iletken
|
Normal≤2,5mΩ, hermetik olarak kapatılmış ≤4mΩ
|
||
|
Merkezi kondüktör
|
normal≤6mΩ, hermetik olarak kapatılmış ≤26mΩ
|
|||
| Frekans aralığı | DC~18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| Düz bağlantı için VSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
| Sağ melek bağlantısı için VSWR | ≤1.3 | |||
| Adaptör için VSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
| Merkezi Şef | Erkek |
Sn-P bronz
|
Altınla kaplanmış | |
| Dişi |
Berilyum bronz
|
Altınla kaplanmış | ||
|
Elastik temas
|
Berilyum bronz
|
Altınla kaplanmış | ||
|
Kabuk ve diğer Metal Parçalar
|
Altınla kaplanmış tunç, pasif paslanmaz çelik
|
|||
|
İzolatörler
|
cam sinterleme/PTFE/PEI
|
|||
|
Sızıntı oranı
Hermetik olarak mühürlenmiş konektör
|
1.01325×10-³Pa·cm³/s
|
|||
Not:
1000'den fazla türümüz var.SMP kadın erkek adaptörleriEğer kullanmakta olduğunuz ürün bulunmuyorsa,
Tam kataloglar için lütfen bizimle iletişime geçin.
