| Bağlantı: | SMP | Ürün Adı: | SMP Erkek Sınırlı Kilit Hermetik Olarak Mühürlü Konnektör |
|---|---|---|---|
| Cinsiyet: | Erkek | Frekans aralığı: | DC~40GHz |
| İmpedans: | 50Ω | Kabuk malzemesi: | Kovar 4j29 |
| Bardak: | 7052 7070 | hermesite: | ≤1,01325*10^-3 Pa.cm^3/s |
| Vurgulamak: | Erkek RF Bağlantısı Sınırlı Dönüştürme,Erkek PCB Montaj RF Bağlantısı,SMP Serisi RF Koaksiyel Bağlantısı |
||

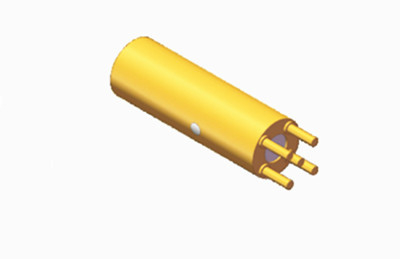

SMP Serisi Erkek PCB Mount RF Bağlantısı En iyi performans için sınırlı engelleme bağlantısı
SMP Serisi Erkek PCB Montaj RF Bağlayıcısı, küçük boyutu, hafif tasarımı, mükemmel sismik performansı,ve geniş çalışma bant genişliği. 30GHz'ye kadar çalışır ((SMP bağlantı ürünlerimiz 40GHz'ye ulaşabilir) ve üç arayüz biçimi sunar - tam gevşeme, sınırlı gevşeme ve pürüzsüz boşluk (frene dahil).Kablo montu, ve seri adaptörleri, paket yoğunluğunu korurken board-to-board, blind mate ve rack-and-panel uygulamaları için bir bağlantı çözümü sağlar.Yüksek güvenilirlik modüler yoğun kurulumlar için idealdir.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| Merkezi Direniş | Dış iletken | ≤4mΩ |
| Merkezi kondüktör | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |
Detaylı çizim
Başvurular
- Antenler.
- Geniş bant.
- Telekomünikasyon
- Enstrümanlandırma
- Fazlı dizi antenleri
- Yataydan yatayı birbirine bağlama
Özellikleri ve Faydaları
| Altınla kaplanmış |
| Alt minyatür |
| DC 40GHz'e |
| Kompakt boyut |
| Basınçlı ya da keskin bağlantı |
| Tam gevşeme, sınırlı gevşeme ve pürüzsüz delik |
| PCB ve kablo montaj konektörü |
| Erkek ve Dişi, Düz ve Sağ Köşe seçeneği |
| Hem esnek hem de yarı katı kablo malzemeleri için kablo montaj versiyonları |
| Normal tip ve hermetik, Flange montaj & Thread-In montaj seçeneği |
