Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Gövde Malzemesi: | Pirinç | İmpedans: | 50 ohm |
|---|---|---|---|
| Renk: | Altın kaplama | Vücut sitili: | Sağ Açı |
| Türü: | SMP erkek RF konektörü | Montaj Yöntemi: | Kör Arkadaş |
| Nişan Gücü: | 45N Maks | Ayrılma Kuvveti: | 9N Min |
| Vurgulamak: | Hermetik olarak mühürlenmiş erkek RF konektörleri,10 Pozisyon RF Bağlantıları,Bakır RF SMP konektörü |
||

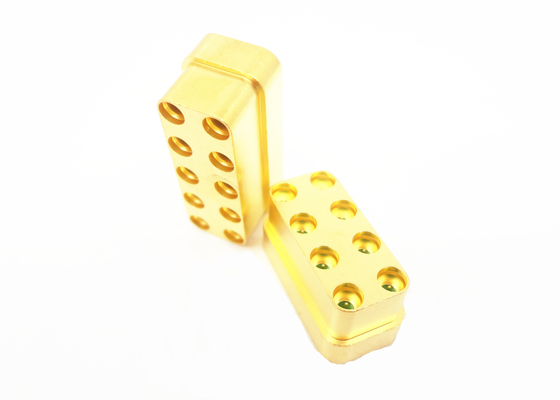

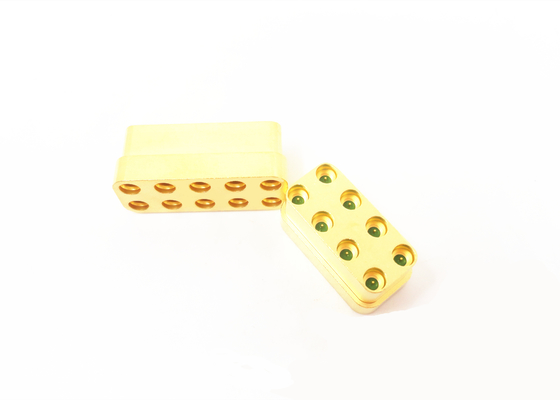

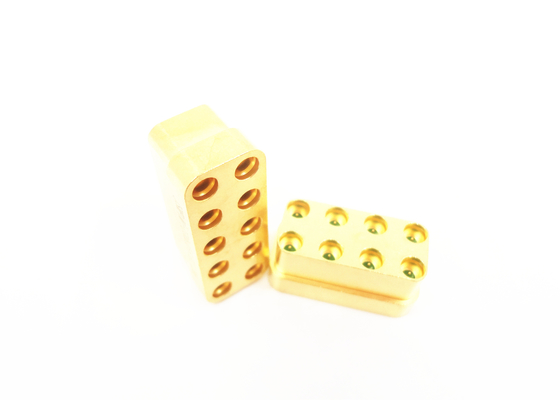

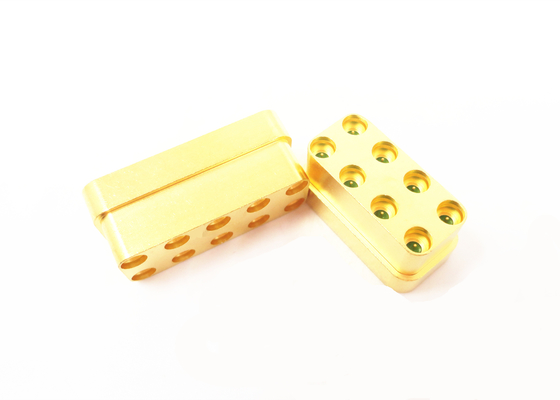

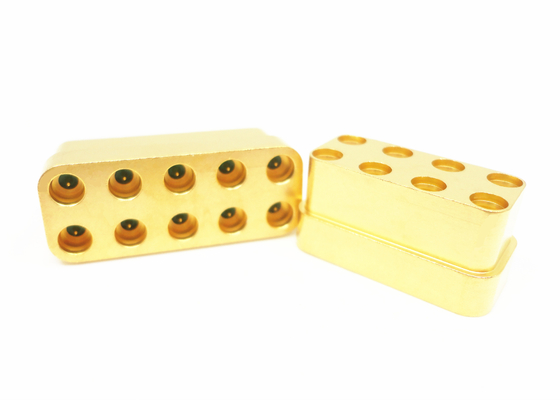

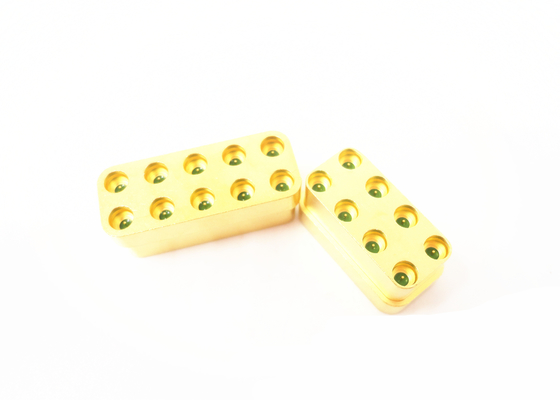

Üstün Performans ve Güvenilirlik Premium SMP Erkek Hermetik Mühürlenmiş 10 Pozisyon RF Bağlayıcıları
SMP konektörü, hem itme hem de nip-in yapılandırmalarında kullanılabilen çok yönlü bir konektördür.mümkün olan en düşük kurulum yoğunluğuna 4.3mm merkez mesafesi. Bu, yüksek yoğunluklu kör çiftleşme uygulamaları için ideal hale getirir. SMP konektörü, basılı devreler arasında yüksek yoğunluklu kör çiftleşmede kullanılmak için özellikle uygundur.,Genellikle tam çıkış / yarı çıkış + bağlantı + optik delik konfigürasyonlarında kullanılır.
Bu kategoride, Xi'an Elite Electronic, maksimum frekansları 18, 3 ve 8GHz olan dik açılı SMP konektörleri sunar.Bu konektörler hem kadın hem de erkek versiyonlarında mevcuttur (jack veya fiş olarak)Ek olarak, koaksial kablolardan konektör arayüzüne geçiş yaparken koaksial kablo adaptörleri olarak kullanılabilen SMP dik açılı konektörler de sağlıyoruz.Bizim SMP dik açılı bağlantı veri sayfası PDF özellikleri hassas CAD çizimleri içerirDaha fazla bilgi için lütfen bizimle iletişime geçin.
| SMP Bağlantı Adaptörü Genel Spesifikasyonu | ||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~40GHz
|
|||
|
Adlık Voltaj
|
170VRMS ((deniz seviyesinde)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS ((deniz seviyesinde)
|
|||
|
İzolasyon Direnci
|
≥5000MΩ
|
|||
|
|
Dış iletken
|
Normal≤2,5mΩ, hermetik olarak kapatılmış ≤4mΩ
|
||
|
Merkezi kondüktör
|
normal≤6mΩ, hermetik olarak kapatılmış ≤26mΩ
|
|||
| Frekans aralığı | DC~18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| Düz bağlantı için VSWR |
≤1.25
|
≤1.3 | ≤1.4 | |
| Sağ melek bağlantısı için VSWR | ≤1.3 | |||
| Adaptör için VSWR | ≤1.25 | ≤1.3 | ≤1.4 | |
| VSWR diğerleri | ≤1.3 | |||
| Merkezi Şef | Erkek |
Çinko Fosfor Bronz/Kovar Alaşımı
|
Altınla kaplanmış | |
| Dişi |
Berilyum bronz
|
Altınla kaplanmış | ||
|
Elastik temas
|
Berilyum bronz
|
Altınla kaplanmış | ||
|
Kabuk ve diğer Metal Parçalar
|
Bakır/berilyum bronz/Kovar Alaşımı/Bakır alaşımı, passifleştirilmiş paslanmaz çelik
|
|||
|
İzolatörler
|
cam sinterleme/PTFE/PEI
|
|||
|
Sızıntı oranı
Hermetik olarak mühürlenmiş konektör
|
1.01325×10-3 Pa·cm3 /s
|
|||
Özellikleri:
Çok kanallı SMP konektörü, yoğun montaj, matris antenleri, uydular, askeri radarlar ve hava ekipmanları gibi uygulamalarda yaygın olarak kullanılan bir RF konektörü türüdür.Bu konektör, modüler için ideal bir çözüm sağlayan yeni bir tür kör RF koaksiyel konektördür., yoğun yoğunlaşmış tesisler.
Çizim
Üstün Performans ve Güvenilirlik Premium SMP Erkek Hermetik Mühürlenmiş 10 Pozisyon RF Bağlayıcıları
Not:
1000'den fazla türümüz var.SMP kadın erkek adaptörleriEğer kullanmakta olduğunuz ürün bulunmuyorsa,
Tam kataloglar için lütfen bizimle iletişime geçin.
