Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMP Adaptör Erkek - Erkek | İmpedans: | 50 ohm |
|---|---|---|---|
| Gövde Malzemesi: | Pirinç | Renk: | Altın kaplama |
| Cinsiyet: | Erkekten Erkeğe | Türü: | SMP Adaptörü |
| Diğerleri: | Hermetik | ||
| Vurgulamak: | Erkeğe Erkeğe RF Adaptör Bağlantısı,Hermetik SMP RF Adaptör Bağlantısı |
||

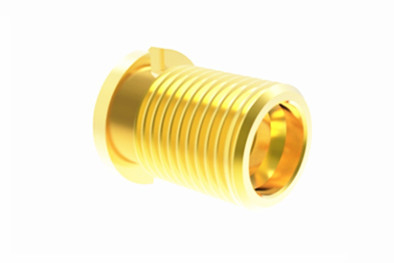

Yüksek Performanslı Hermetik SMP Serisi: Düzgün Cihaz Bağlantısı için Erkek-Erkek RF Adaptörü Bağlantısı
SMP RF Bağlantısı Tanıtım
SMP, küçük bir form faktörü, hafif bir tasarımı, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut, küçük bir boyut.Mükemmel sismik performans30GHz'ye kadar bir işletim frekans aralığına sahiptir (yüksek performanslı SMP konektörlerimiz 40GHz'ye ulaşabilir) ve fiş üç arayüz seçeneğine sahiptir: Tam gevşeme,Sınırlı bir şekilde.Bu çeşitli arayüz biçimleri, geniş bantlı geniş bantlı bağlayıcılarda kör çiftleşme için gerekli eksenel veya radyal hareketi karşılayabilir.SMP, yüksek güvenilirlik ve modüler yoğunluk gerektiren tesislerde kullanılmak için idealdir..
| SMP Bağlantı Adaptörü Genel Spesifikasyonu | ||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~40GHz
|
|||
|
Adlık Voltaj
|
170VRMS ((deniz seviyesinde)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS ((deniz seviyesinde)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
|
Dış iletken
|
Normal≤2,5mΩ, hermetik olarak kapatılmış ≤4mΩ
|
||
|
Merkezi kondüktör
|
normal≤6mΩ, hermetik olarak kapatılmış ≤26mΩ
|
|||
| Frekans aralığı | DC~18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| Düz bağlantı için VSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
| Sağ melek bağlantısı için VSWR | ≤1.3 | |||
| Adaptör için VSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
| Merkezi Şef | Erkek |
Sn-P bronz
|
Altınla kaplanmış | |
| Dişi |
Berilyum bronz
|
Altınla kaplanmış | ||
|
Elastik temas
|
Berilyum bronz
|
Altınla kaplanmış | ||
|
Kabuk ve diğer Metal Parçalar
|
Altınla kaplanmış tunç, pasif paslanmaz çelik
|
|||
|
İzolatörler
|
cam sinterleme/PTFE/PEI
|
|||
|
Sızıntı oranı
Hermetik olarak mühürlenmiş konektör
|
1.01325×10-3 Pa·cm3 /s
|
|||

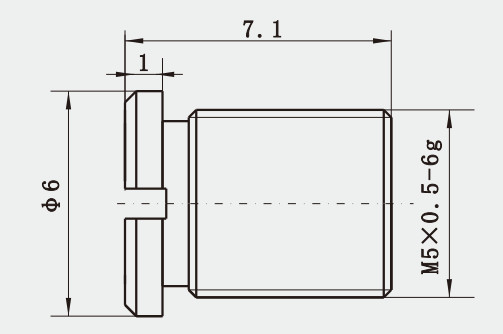

Birim: mm
Çizim
Yüksek Performanslı Hermetik SMP Serisi: Düzgün Cihaz Bağlantısı için Erkek-Erkek RF Adaptörü Bağlantısı
Uygulama:
SMP adaptörü, modüler, yoğun kurulumlar için ideal bir çözüm sağlayan yeni bir tür kör RF koaksiyel konektördür.DC~40GHz'ye kadar çalışmaya yetenekliSMP arayüzü iki formda bulunur: biri MMCX konektörüyle aynı oranda ultra küçük bir arayüz ve diğeri geleneksel bir SMA arayüzüdür.Her iki arayüz de 40GHz'e kadar frekanslarda çalışabilir., bir itme ve snap-fit bağlantı yöntemi sağlar.
Not:
1000'den fazla türümüz var.SMP kadın erkek adaptörleriEğer kullanmakta olduğunuz ürün bulunmuyorsa,
Tam kataloglar için lütfen bizimle iletişime geçin.
Ürün kategorisi:
1. RF Bağlantıları, Adaptörler (DC 110GHz)
2. RF ve Dalga Yönlendirici Kablolar
3. Coax Adaptörlerine dalga kılavuzu
4Entegre (RF & DC) konektörler
5. Mikro D-alt bağlantısı ((J30J, Mikro D-alt)
6. Cam-metal Hermetik Mühürler, Başlıklar, Besleyici (RF & DC)
7Mikrodalga döner eklemler
8. ODM Ürünleri
