Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Bağlantı: | SMP | Ürün Adı: | SMP Erkek Hermetik Olarak Mühürlü Konnektör |
|---|---|---|---|
| Cinsiyet: | Erkek | Frekans aralığı: | DC~40GHz |
| İmpedans: | 50Ω | Bardak: | 7052 7070 |
| hermesite: | ≤1,01325*10^-3 Pa.cm^3/s | Sıkıştırma tipi: | Sınırlı Tutma |
| Vurgulamak: | Hermetik olarak mühürlenmiş erkek RF konektörü,Bağlanabilir Sınırlı Dönüşümlü RF Bağlayıcı,Düz RF Erkek Bağlayıcı |
||

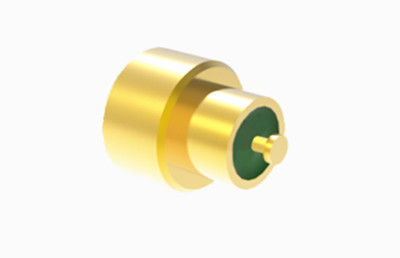

SMP Hermetik olarak Kapalı Erkek Düz Bağlanabilir Sınırlı Dönüştürme RF Bağlayıcısı
SMP, küçük boyutu, hafif tasarımı, mükemmel sismik performansı ve geniş bant uyumluluğu ile ayırt edilen minyatür bir push-on veya snap coupling RF koaksiyel konektördür.30GHz'e kadar bir çalışma frekans aralığına sahiptir (SMP konektörümüz 40GHz'e ulaşabilir) ve üç arayüz seçeneği sunar: tam gevşeme, sınırlı gevşeme ve pürüzsüz delik (fırlatma dahil). PCB montu, kablo montu,ve seri adaptörleri, board-to-board bağlantıları gibi çeşitli uygulamalar için çok yönlü bağlantı çözümleri sunar., kör mat konfigürasyonları ve yüksek düzeyde paket yoğunluğunu korurken raf ve panel tesisatları.Yüksek güvenilirlik ve modülerlik gerektiren zorlu ortamlarda kullanılmak için idealdir.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| Merkezi Direniş | Dış iletken | ≤4mΩ |
| Merkezi kondüktör | ≤26mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |
Detaylı çizim
Başvurular
SMP konektörlerinin küçük boyutu, yüksek güvenilirliği ve geniş bant özellikleri, alanın bir prim olduğu geniş bir yüksek frekanslı uygulama yelpazesi içinde popüler bir seçim haline getirir.Performans çok önemli.Eşsiz baskı veya snap bağlantı tasarımları kullanım kolaylığını sağlar ve günümüz teknolojisi alanında giderek artan kabullerine katkıda bulunur.
Özellikleri ve Faydaları
| Altınla kaplanmış |
| Alt minyatür |
| DC 40GHz'e |
| Kompakt boyut |
| Basınçlı ya da keskin bağlantı |
| Tam gevşeme, sınırlı gevşeme ve pürüzsüz delik |
| PCB ve kablo montaj konektörü |
| Erkek ve Dişi, Düz ve Sağ Köşe seçeneği |
| Hem esnek hem de yarı katı kablo malzemeleri için kablo montaj versiyonları |
| Normal tip ve hermetik, Flange montaj & Thread-In montaj seçeneği |
