Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMP Erkek RF Koaksiyel Konnektör | İmpedans: | 50 ohm |
|---|---|---|---|
| Sertifika: | CE ROHS | Cinsiyet: | Erkek/Fiş |
| Yaşam Süresi: | 500Döngü | Vücut sitili: | dümdüz |
| Malzeme: | Pirinç | Montaj Yöntemi: | PCB Dağı |
| Frekans aralığı: | DC~40GHz | ||
| Vurgulamak: | Bakır Erkek SMP RF Bağlantısı,RF SMP Erkek Sınırlı Sıkıştırıcı Bağlantısı,Düz PCB Montaj RF Bağlantısı |
||

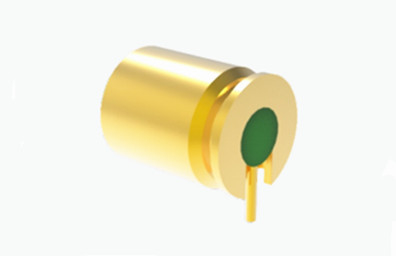

SMP Erkek Sınırlı Dönüştürme RF Bağlantısı Bağlantı Derinliği 2.79 RF Bağlantısı
SMP, küçük boyutlu, hafif tasarımı, titreşimlere olağanüstü dirençli, kolayca itilebilen veya yerlerine yerleştirilebilen kompakt bir RF koaksiyel bağlantısıdır.ve geniş bir çalışma frekans aralığı30GHz'ye kadar çalışabilir, bazı modeller bu yeteneği 40GHz'e kadar uzatabilir.Bu konektörün fişi, çeşitli uygulamalarda uyumluluk ve esneklik için üç farklı arayüz seçeneği sunar.
Elektriksel özellikler:
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170VRMS* | |
| İzolasyon Direnci | ≥2000MΩ | |
| Dielektrikler Voltaj direnci | 500VRMS* | |
| Merkezi Direniş | Dış iletken | Normal≤2,5mΩ, Sıfırlama≤4mΩ |
| Merkezi kondüktör | Normal≤6mΩ, Sıfırlama≤26mΩ | |
| VSWR | ≤1.3 | |
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Hermetik Ürün Sızıntı Hızı | 1.01325×10-3Pa·cm3/s | |
Özellikleri ve Avantajları:
Kompakt Tasarım: SMP konektörü son derece kompakt olması için tasarlanmıştır, bu da alanın sınırlı olduğu durumlarda, örneğin havacılık, askeri ve telekomünikasyon ekipmanlarında kullanılmak için idealdir.
Geniş Çalışma Bant Genişliği: SMP konektörü, tipik olarak 40 GHz'e kadar sürekli akımdan (DC) geniş bir frekans aralığını işleyebilir ve bazı varyantlar daha yüksek frekansları bile destekleyebilir.Bu geniş bant genişliği, çeşitli RF uygulamaları için uygun hale getirirYüksek veri hızı sinyallerinin iletilmesini gerektirenler de dahil olmak üzere.
Yüksek Güvenilirlik: SMP konektörü, itme veya snap-fit tasarımı ile titreşimlere ve mekanik şoka karşı sağlam bir bağlantı sağlar.Bu güvenilirlik, sinyal bütünlüğünün çok önemli olduğu kritik veya yüksek performanslı uygulamalar için en iyi seçim haline getirir.
Kolay kurulum ve kör çiftleşme yeteneği: SMP konektörleri kurulumu kolaydır ve görsel onay olmadan eşleştirilebilir.bağlantılar düzgün bir şekilde etkinleştirildiğinde sesli bir tıklama ve dokunmatik geri bildirim sağlayan benzersiz tasarımları sayesindeBu özellik karmaşık sistemlerde montaj sürecini basitleştirir.
Arayüz Seçenekleri: Bazı SMP konektörleri, fiş için farklı arayüz seçenekleri sunar, çeşitli bağlantı türleri için esneklik sağlar ve birden fazla cihaz veya sistemle uyumluluk sağlar.
Hafif: SMP konektörleri kompakt olmalarının yanı sıra hafiftirler, bu da her gramın önemli olduğu uygulamalarda, örneğin havacılık teknolojisinde başka bir önemli faktördür.
Mükemmel Sismik Performans: SMP konektörleri, önemli mekanik şok ve titreşimlerin varlığında bile güvenilir elektrik bağlantılarını sürdürmek için tasarlanmıştır ve bu nedenle sert ortamlar için uygundur.
Uygulamalar:
İletişim sistemleri: SMP konektörleri kablosuz iletişim üs istasyonlarında, uydu iletişimlerinde, radar sistemlerinde, radyo iletişimlerinde ve daha fazlasında kullanılabilir.
Test ve ölçüm ekipmanları: SMP konektörleri RF test aletlerinde, mikrodalga cihaz testlerinde, sinyal üreticilerinde ve diğer uygulamalarda kullanılmak için uygundur.
Otomotiv endüstrisi: SMP konektörleri otomotiv radarlarında, araç içi iletişimlerde, navigasyon sistemlerinde ve diğer otomotiv uygulamalarında kullanılabilir.
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Paketleme Ayrıntıları:
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.SMP konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet.
