Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | SMP erkek kablo konnektörü | İmpedans: | 50 ohm |
|---|---|---|---|
| Gövde Malzemesi: | Pirinç | Renk: | Altın kaplama |
| Cinsiyet: | Erkek | Türü: | SMP konektörü |
| Vücut: | dümdüz | ||
| Vurgulamak: | MF108A Kablo RF Bağlayıcısı,SMP Erkek Sınırlı Dönüştürme RF Bağlayıcısı,SMP RF Bağlantısı 50 Ohm |
||
CXN3506/MF108A Kablosu için SMP Erkek Sınırlı Dönüştürme RF Bağlayıcısı
SMP RF Bağlantısı Tanıtım
SMP, küçük boyutları, hafif yapısı, titreşimlere olağanüstü direnci ile ayırt edilen kompakt ve itme RF koaksiyel konektör adaptörünü sunar.ve geniş operasyonel bant genişliği. 30GHz'ye kadar frekansları işleyebilen (yüksek performanslı SMP konektörlerimizle 40GHz'ye ulaşabilen) SMP fişleri üç tür arayüz sunar: tam gevşeme, sınırlı gevşeme,ve pürüzsüz delik (kırılma özelliklerine sahip versiyonları içerir)Bu çeşitli arayüz seçenekleri, geniş bantlı-geniş bantlı bağlayıcılar içindeki sorunsuz kör çiftleşme için gerekli hareketi, aksel veya radyal olarak sağlamak için tasarlanmıştır.SMP, yüksek güvenilirlik ve modüler entegrasyon gerektiren uygulamalar için özellikle uygundur.
| SMP Bağlantı Adaptörü Genel Spesifikasyonu | ||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~40GHz
|
|||
|
Adlık Voltaj
|
170VRMS ((deniz seviyesinde)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS ((deniz seviyesinde)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
|
Dış iletken
|
Normal≤2,5mΩ, hermetik olarak kapatılmış ≤4mΩ
|
||
|
Merkezi kondüktör
|
normal≤6mΩ, hermetik olarak kapatılmış ≤26mΩ
|
|||
| Frekans aralığı | DC~18GHz | 18~26.5GHz | 26.5 ~ 40GHz | |
| Düz bağlantı için VSWR |
≤1.25
|
≤1.3 | ≤1.5 | |
| Sağ melek bağlantısı için VSWR | ≤1.3 | |||
| Adaptör için VSWR | ≤1.2 | ≤1.3 | ≤1.5 | |
| Merkezi Şef | Erkek |
Sn-P bronz
|
Altınla kaplanmış | |
| Dişi |
Berilyum bronz
|
Altınla kaplanmış | ||
|
Elastik temas
|
Berilyum bronz
|
Altınla kaplanmış | ||
|
Kabuk ve diğer Metal Parçalar
|
Altınla kaplanmış tunç, pasif paslanmaz çelik
|
|||
|
İzolatörler
|
cam sinterleme/PTFE/PEI
|
|||
|
Sızıntı oranı
Hermetik olarak mühürlenmiş konektör
|
1.01325×10-3 Pa·cm3 /s
|
|||

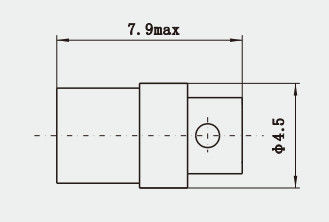

Birim: mm
Çizim
CXN3506/MF108A Kablosu için SMP Erkek Sınırlı Dönüştürme RF Bağlayıcısı
Uygulama:
1Modüler Tasarım: Modüler tasarım gerektiren yüksek frekanslı elektronik cihazlarda, SMP konektörleri kompakt boyutları ve hafif yapıları nedeniyle tercih edilir.Sınırlı alanlarda yüksek montaj yoğunluğuna izin verir.
2.Anten Sistemleri: SMP konektörleri, özellikle minyatürleşmeyi ve yüksek performanslı bağlantıları gerektiren uygulamalarda, anten sistemlerinde yaygın olarak kullanılır.
3Geniş bant ekipmanları: SMP konektörlerinin DC'den 40GHz'ye kadar bir frekans aralığında çalışabilecekleri göz önüne alındığında, geniş bant amplifikatörleri ve sinyal bölücüleri gibi geniş bant ekipmanları için çok uygundur.
Test ve ölçüm ekipmanları: Test ve ölçüm alanında, SMP konektörleri, doğru sinyal iletimini sağlamak için test ekipmanlarını test altında bulunan cihazlarla bağlamak için kullanılır.
4.Kuantum Bilgisayarlama: Kuantum bilgisayarda ortaya çıkan alanda, SMP konektörleri yüksek hızlı veri aktarımı için kuantum bitleri harici kontrol cihazlarıyla bağlamak için kullanılır.
5.RF/mikrodalga Uygulamalar: SMP konektörleri, özellikle alan kısıtlı koşullarda, RF ve mikrodalga uygulamalarının zorlayıcı ambalaj ihtiyaçları için mükemmel bir çözüm sunar.
Not:
1000'den fazla türümüz var.SMP kadın erkek adaptörleriEğer kullanmakta olduğunuz ürün bulunmuyorsa,
Tam kataloglar için lütfen bizimle iletişime geçin.
