32.9GHz~59.6GHz WR19 BJ500 - 1.85mm Dişi Uçtan Başlatmalı Dalga Kılavuzu - Koaksiyel Adaptör 1.85/BJ500-KFE1
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | WR19 BJ500 Koaksiyel Adaptörlere Dalga Kılavuzu | Malzeme: | Pirinç |
|---|---|---|---|
| Frekans Aralığı: | 32.9-59.6GHz | Bağlayıcı: | 1,85 mm |
| VSWR: | 1.4 | Empedans: | 50 ohm |
| Dalga Kılavuzu Boyutu: | WR19,BJ500 | Vücut tarzı: | Lansmanı Sonlandır |
| Vurgulamak: | 32.9GHz~59.6GHz Dalga Kılavuzu Koaksi Adaptörü,Son Başlatma Dalga Kılavuzu Koaksi Adaptörü,WR18 BJ500 Dalga Kılavuzu Koaksi Adaptörü |
||
32.9GHz~59.6GHz WR19 BJ500 - 1.85mm Dişi Uçtan Fırlatmalı Dalga Kılavuzu - Koaksiyel Adaptör
Frekansı dalga kılavuzu - koaksiyel adaptörler tarafından işlenirElite Electronic (ELT) 5.4GHz-110GHz aralığını kapsar. Yüksek güvenilirlik, küçük boyut ve mükemmel performans ile mikrodalga ölçüm ve milimetre dalga ekipmanlarında yaygın olarak kullanılır. Dalga kılavuzu standart dikdörtgen ve çift sırtlı dalga kılavuzlarına sahiptir ve standart olmayan dalga kılavuzları kullanıcı gereksinimlerine göre özelleştirilebilir. Koaksiyel uç bağlantı arayüzü şunları içerir: N, TNC, SMA, SMP,SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 ve mikroşerit. Dalga kılavuzu - koaksiyel adaptörler, arayüz yönüne göre iki tipe ayrılır: uçtan fırlatmalı ve dik açılı fırlatmalı. Bunlardan, RA fırlatma tipi aynı zamanda yüksek güçlü bir yapı olarak da kullanılabilir.
Özellikleri 1.85/BJ500-KFE1Dalga Kılavuzu - Koaksiyel Adaptör-ELT 2024.pdf
| Ürün Adı | WR19 BJ500 Dalga Kılavuzu - 1.85mm Koaksiyel Adaptörler - Uçtan Fırlatmalı |
| Model No. | 1.85/BJ500-KFE1 |
| Koaksiyel tipi | 1.85mm |
| Dalga Kılavuzu Boyutu | WR19(BJ500) |
| Gövde Stili | Uçtan Fırlatmalı |
| Frekans Aralığı | 32.9GHz-59.6GHz |
| SMA Empedansı | 50 Ohm |
| VSWR | 1.4 |
Avantajları:
-Dalga kılavuzu adaptörlerimiz, yüksek güvenilirlik, minyatür boyut ve mükemmel performans vb. özelliklere sahiptir, bu da onları mikrodalga ölçüm ve milimetre dalga cihazlarında yaygın olarak benimsenmelerini sağlar.

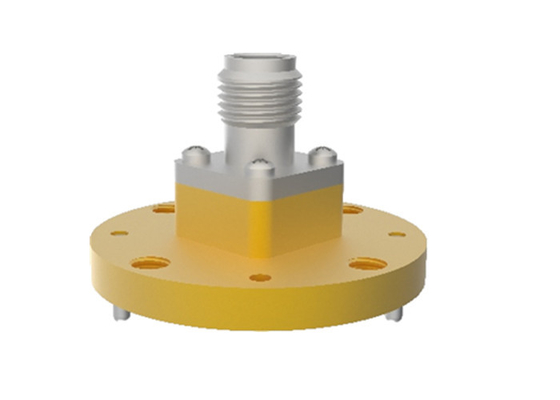

Şeması ve Resimleri WR19 BJ500 - 1.85mm Dişi Dalga Kılavuzu - Koaksiyel Adaptör 1.85/BJ500-KFE1:
Listesi Dalga Kılavuzu - 1.85mm Koaksiyel Adaptörler:
| Model Numarası | Açıklama | Not |
| 1.85/BJ500-KF4 | WR19(BJ500) - 1.85mm dişi dik açılı adaptörler | |
| 1.85/BJ500-KFE1 | WR19(BJ500) - 1.85mm dişi uçtan fırlatmalı adaptörler | BJ500=WR19 |
| 1.85/BJ620-KF | WR15(BJ620) - 1.85mm dişi dik açılı adaptörler | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15(BJ620) - 1.85mm dişi uçtan fırlatmalı adaptörler | |
| Özel Tip | Özelleştirilmiş boyutlar kabul edilebilir |
Elite Electronic'in 1.85mm Dalga Kılavuzu - Koaksiyel Adaptörleri ile İlgili Ürünler:Dalga Kılavuzu - Koaksiyel Adaptör-ELT 2024.pdf
Çin Standardı
| Uluslararası Standart | Frekans Aralığı (GHz) | BJ84 |
| WR112 | 6.57~9.99 | BJ100 |
| WR90 | 8.20~12.5 | BJ120 |
| WR75 | 9.84~15.0 | BJ140 |
| WR62 | 11.9~18.0 | BJ180 |
| WR51 | 14.5~22.0 | BJ220 |
| WR42 | 17.6~26.7 | BJ260 |
| WR34 | 21.7~33.0 | BJ320 |
| WR28 | 26.3~40.0 | BJ400 |
| WR22 | 32.9~50.1 | BJ500 |
| WR19 | 39.2~59.6 | BJ620 |
| WR15 | 49.8~75.8 | BJ740 |
| WR12 | 60.5~91.9 | BJ900 |
| WR10 | 73.8~112 | NOT: |
Kullanmakta olduğunuz adaptör bulunamazsa, lütfen detaylarınızla bizimle iletişime geçin.
ODM boyutu memnuniyetle karşılanır.
