CXN3506/MF108A Kablosu için 360° Serbest Dönüşlü Flange ile SMP Kadın Sağ Köşe RF Bağlantısı

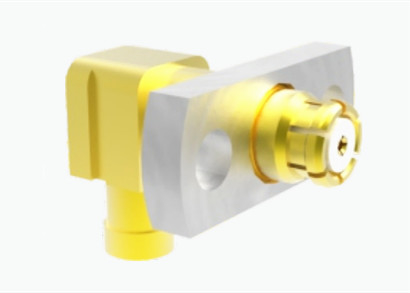

Büyük resim : CXN3506/MF108A Kablosu için 360° Serbest Dönüşlü Flange ile SMP Kadın Sağ Köşe RF Bağlantısı En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	SMP-KWF506-304

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	Ayda 1000000 adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	SMP RF Koaksiyel Konnektör	Kaplama:	Altın kaplama
İmpedans:	50Ω	Sertifika:	ISO-9001-2015
Cinsiyet:	Dişi	Vücut sitili:	Sağ Açı
Ömür:	500Döngü	Montaj Yöntemi:	Flanş Bağlantısı
Vurgulamak:	CXN3506/MF108A Kablo SMP RF Bağlantısı , SMP Kadın Sağ Köş RF Bağlantısı

CXN3506/MF108A Kablosu için 360° Serbest Dönüşlü Flange ile SMP Kadın Sağ Köşe RF Bağlantısı

SMP RF Bağlantısı Tanıtım

SMP, küçük boyutlu, hafif, mükemmel sismik performans ve geniş bir çalışma frekans aralığına sahip minyatür bir RF koaksiyel konektördür.30GHz'e kadar çalışır (yüksek performanslı SMP konektörümüz 40GHz'e ulaşabilir), ve fiş üç arayüz şeklinde gelir: tam gevşeme, sınırlı gevşeme ve ipliksiz delik (frene dahil).Bu çeşitli arayüz seçenekleri, geniş bant bağlantılarını birlikte kullanırken kör çiftleşme sırasında eksenel veya radyal hareket ihtiyaçlarını karşılayabilirYüksek güvenilirlik ve modüler yoğunluk gerektiren kurulum durumları için uygundur.

Spesifikasyon

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC~40GHz
Adlık Voltaj	170VRMS*
Dielektrikler Voltaj direnci	500VRMS*
İzolasyon Direnci	≥2000MΩ
Merkezi Direniş	Dış iletken	Normal≤2,5mΩ, Sıfırlama≤4mΩ
	Merkezi kondüktör	Normal≤6mΩ, Sıfırlama≤26mΩ
VSWR	≤1.3
Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Sn-P Bronz, altın kaplama
	Dişi	Berilyum bronz, altınla kaplanmış
Elastik temas	Berilyum bronz	Altınla kaplanmış
Kabuk ve diğer Metal Parçalar	Bakır Paslanmaz çelik	Altın kaplama Pasifleşme
İzolatörler	Cam Sinterleme/PTFE/PEI
Hermetik Ürün Sızıntı Hızı	1.01325×10-3Pa·cm3/s

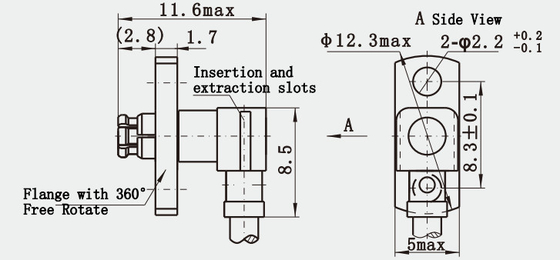

Ayrıntılı çizimCXN3506/MF108A Kablosu için 360° Serbest Dönüşlü Flange ile SMP Kadın Sağ Köşe RF Bağlantısı:

CXN3506/MF108A Kablosu için 360° Serbest Dönüşlü Flange ile SMP Kadın Sağ Köşe RF Bağlantısı 0

SMP Connector için özellikler:

1. İtkinleyici Bağlantı Tipi: SMP bağlantısı, hızlı ve kolay bir bağlantı ve bağlantıyı kesmeyi sağlayan bir itkinleyici tasarımı kullanır.

2Çeşitli Arayüz Formları: Farklı bağlantı gereksinimlerine hizmet veren üç tür arayüz sunar: tam gevşeme, sınırlı gevşeme ve ipliksiz delik (frene dahil).

3. Snap-In Seçenekleri: İndirme tipine ek olarak, kullanıcılara daha fazla seçenek sunan SMP bağlantısının snap-in varyantları mevcuttur.

Başvurular:

SMP bağlantı kablosu, kompakt tasarımı, güçlü uyarlanabilirliği ve uygun işletilmesi nedeniyle yüksek yoğunluklu radyo frekansı/mikrodalga uygulamaları için idealdir.Çeşitli arayüz biçimleri ve kullanımı kolay baskı tasarımı, farklı ortamlarda hızlı ve güvenilir bağlantılar veya bağlantı kesmelerini sağlar, modern yüksek performanslı bağlantı teknolojisinin taleplerini karşılıyor.
