Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | 2.4mm RF Koaksiyel Konnektör | Kaplama: | pasifleştirilmiş |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | ISO-9001-2015 |
| Türü: | Erkek | Yaşam süresi: | 500Döngü |
| Uygulama: | Bilgisayar/LAN'lar | Malzeme: | Paslanmaz çelik |
| Vurgulamak: | 2.4mm Erkek RF Kablo Bağlayıcısı,Millimetre Dalga Kablo RF Kablo Bağlayıcısı,Yarım esnek RF Kablo Bağlayıcısı |
||
21#Yarı sert/Yarı esnek Milimetre Dalga Kablosu için.4mm Erkek RF Kablo Bağlayıcısı
2.4 serisi konektör, 50GHz'ye kadar operasyonlar için yüksek performans sunan milimetre dalga konektörüdür.
2.4 serisi konektörleri 50GHz'ye kadar frekanslar için tasarlanmıştır ve hava arayüzü ve iplik bağlantıları vardır.Yüksek frekanslı yetenekBu konektörler yüksek frekanslı mikrodalga ölçümlerinde ve milimetre dalga ekipmanlarında yaygın olarak kullanılmaktadır.

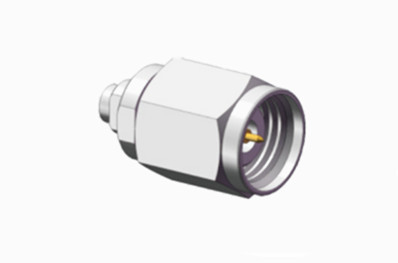

Çizim21#Yarı sert/Yarı esnek Milimetre Dalga Kablosu için.4mm Erkek RF Kablo Bağlayıcısı - Evet.
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
Özellikleri21#Yarı sert/Yarı esnek Milimetre Dalga Kablosu için.4mm Erkek RF Kablo Bağlayıcısı (mm):
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC 50GHz
|
|||
|
Adlık Voltaj
|
170VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥5000MΩ
|
|||
|
Temas direnci |
Dış iletken
|
≤2mΩ
|
||
|
Merkezi kondüktör
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||

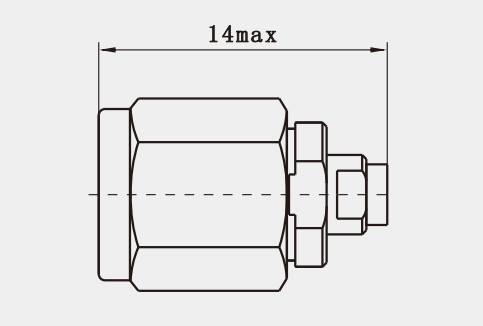

Ayrıntılı çizim21#Yarı sert/Yarı esnek Milimetre Dalga Kablosu için.4mm Erkek RF Kablo Bağlayıcısı(mm):
Özellikleri:
1Yüksek frekanslı performans:
Frekans aralığı: 2,4 mm konektör, geniş bant genişliği gerektiren uygulamalar için uygun 50 GHz'e kadar kullanım için tasarlanmıştır.
Yüksek Düzen Modları Yok: 50GHz'de, 2.4mm konektör, net ve doğru sinyal iletimini sağlayan daha yüksek düzeyde modlar üretmez.
Yüksek Performanslı Arayüz: Bu konektör, yüksek frekanslı uygulamalar için mükemmel hale getiren 50GHz içinde yüksek performanslı arayüz özellikleri sergiler.
2Kompakt tasarım:
Boyut ve Ağırlık: 2,4 mm dış iletken çapıyla, 2,4 mm bağlantısı diğer milimetre dalga bağlantılarından daha küçük ve daha hafiftir.Uzay kısıtlı ve taşınabilir uygulamalar için idealdir..
Mekanik Uyumluluk: 2.4mm konektör, 1.85mm konektör gibi diğer küçük konektörlerle mekanik olarak uyumludur, ancak 2.92mm, 3.5mm,veya SMA bağlantıları, sistem entegrasyonunu ve güvenliğini sağlamak.
Uygulama:
1- Kesinlik Ölçümü
Yüksek Frekanslı Ağ Analizörü: 2.4mm konektör, 50GHz'ye kadar işletim frekansları olan yüksek frekanslı ağ analizatörlerinde yaygın olarak kullanılır.Bu uygulamalar, ölçümlerde doğruluğu ve tekrarlanabilirliği sağlamak için bağlantılardan yüksek hassasiyet ve güvenilirlik gerektirir..
Mikrodalga ölçüm ekipmanları: Kesin ölçümler gerektiren mikrodalga ekipmanlarında, mükemmel elektrik performansları ve mekanik istikrarı nedeniyle 2,4 mm konektör tercih edilir.Kompakt tasarımı, yüksek performanslı bağlantı sağlarken, sınırlı alana sahip ölçüm cihazlarına kurulmasını sağlar.
2Yüksek frekanslı ağ analizatörleri
Enstrüman Derecesi Uygulamalar: 2,4 mm konektör, çeşitli yüksek frekanslı test aletlerinde yaygın olarak kullanılmasını sağlayan üretim, enstrüman ve metroloji derecelerinde mevcut olan ilk üründür.Bu konektörler, uzun süreli istikrarlı performansı korurken yüksek kullanım frekanslarına dayanabilir..
Standartlaştırılmış Test Arayüzleri: Standartlaştırılmış tasarımı ve geniş endüstri kabulü nedeniyle, 2,4 mm konektör, birçok standartlaştırılmış test ekipmanı için tercih edilen arayüz haline geldi.cihazlar arasındaki uyumluluğu ve interoperabiliteyi sağlamak.
İlgili Ürünler:
| 2.4-J506G-2 | 2CXN3506/MF108A kablosu için.4mm erkek paslanmaz çelik RF konektörü |
| 2.4-J130G | 2MF30A kablosu için.4mm erkek RF konektörü |
| 2.4-JB2G-1 | 2.4mm erkek paslanmaz çelik RF konektörü 2#Yarı Sert/Fleksif kablo için |
Not:
10.000'den fazla türümüz var.BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
