| Ürün Adı: | 2.4mm RF Koaksiyel Konnektör | Kaplama: | pasifleştirilmiş |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | ISO-9001-2015 |
| Türü: | Erkek | Yaşam süresi: | 500Döngü |
| Uygulama: | Bilgisayar/LAN'lar | Malzeme: | Paslanmaz çelik |
| Vurgulamak: | CXN3506/MF108A RF Bağlayıcısı,Paslanmaz Çelik Malzeme RF Bağlayıcısı |
||

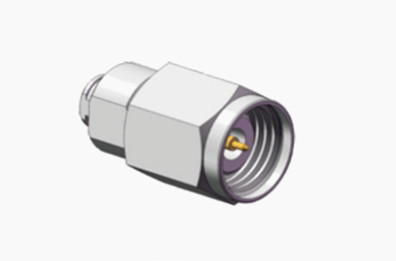

2CXN3506/MF108A Kablosu için.4 Milimetre Dalga Erkek Paslanmaz Çelik Malzemesi RF Bağlantısı
2.4 mm Yüksek frekanslı adaptörler ve bağlantılar
2.4 serisi konektörü, 50GHz'ye kadar işlemler için tasarlanmış yüksek performanslı bir milimetre dalga konektörüdür.hafifBu konektörler yüksek frekanslı mikrodalga ölçümlerinde ve milimetre dalga ekipmanlarında yaygın olarak kullanılmaktadır.

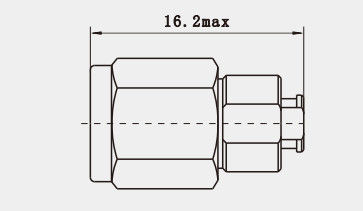

Çizim2CXN3506/MF108A Kablosu için.4 Milimetre Dalga Erkek Paslanmaz Çelik Malzemesi RF Bağlantısı
Özellikleri2CXN3506/MF108A Kablosu için.4mm Erkek Paslanmaz Çelik RF Bağlantısı(mm):
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC 50GHz
|
|||
|
Adlık Voltaj
|
170VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
500VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥5000MΩ
|
|||
|
Temas direnci |
Dış iletken
|
≤2mΩ
|
||
|
Merkezi kondüktör
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Ayrıntılı çizim2CXN3506/MF108A Kablosu için.4 Milimetre Dalga Erkek Paslanmaz Çelik Malzemesi RF Bağlantısı:
Özellikleri:
Boyut ve Yapı: 2.4 mm konektör, dış iletken çapı 2.4 mm olan hassas bir milimetre dalga konektörüdür.Bu küçük boyut, aynı zamanda toplam ağırlığı azaltırken yüksek yoğunlukta cihazlarda kullanılmasını sağlar.
Uyumluluk: Çeşitli çevresel gereksinimlere uygun esnek uygulama konfigürasyonları sağlayan 1,85 mm konektörle birbirine bağlanabilir.
Uygulama:
Yüksek frekanslı ağ analizörleri
Performans Gereksinimleri: 2,4 mm konektör 50Ω'luk karakteristik bir impedansla 50GHz'ye kadar bir frekansta çalışabilir.Yüksek frekanslı ağ analizatörlerinin hassas ve yüksek frekanslı test gereksinimlerini karşılayabilmesi.
Milimetre Dalgaları Enstrümanları ve Sistemleri
Geniş Uygulama: 2,4 mm konektör, milimetre dalga sistemleri için diğer alanlar arasında kablosuz iletişim, havacılık, test ölçümü ve araştırma kurumlarında yaygın olarak kullanılmaktadır.Yüksek frekanslı sinyalleri doğru bir şekilde aktarmada kritik bir rol oynar.
İlgili Ürünler:
| 2.4-J657G | 2CXN3657/MF151A kablosu için.4mm erkek paslanmaz çelik RF konektörü |
| 2.4-J130G | 2MF30A kablosu için.4mm erkek RF konektörü |
| 2.4-JB2G-1 | 2.4mm erkek paslanmaz çelik RF konektörü 2#Yarı Sert/Fleksif kablo için |
Not:
10.000'den fazla türümüz var.BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
