Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Bas |
| Tasarım Standardı: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | TNC dişi RF koaksiyel konnektör,MF147B RF Koaksiyel Bağlantı,Nikel kaplama yüzey RF Koaksiyel konektör |
||

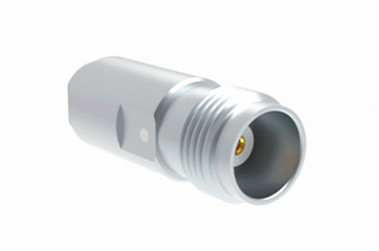

MF147A/MF147B Kablosu için TNC Kadın Nikelli Yüzey RF Koaksiyel Bağlantısı
TNC serisi ürünü, bnc konektörünün vitesli bir varyantıdır ve vida-vites çiftleme mekanizması ile karakterizedir.ve sabit bir 50 ohm impedans koruyan su geçirmez üniteler, DC'den 11 GHz frekans aralığında çalışır.Bu uygun maliyetli konektörler tipik olarak dökme dökme ve kalıplı bileşenleri içerirPerformansları endüstriyel veya yüksek performanslı ürünlerle eşleşmese de, çok çeşitli ticari uygulamalar için çok uygundur.TNC konektörleri anten bağlantılarında yaygın olarak kullanılır ve aviyonikte çeşitli uygulamalara sahiptir, iletişim ve genel endüstriyel sektörler.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |
| IP derecelendirme (birleştirilmiş) | IP64 |

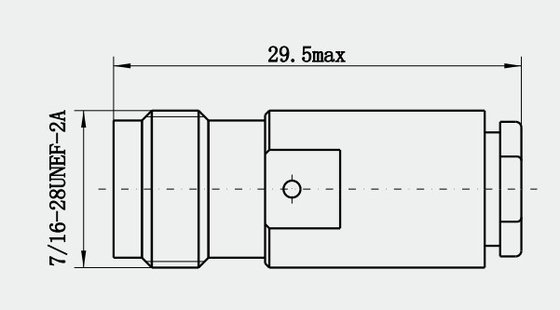

Detaylı çizim
Özellikleri:
1. Düşük Ekleme Kaybı: Sinyal geçtikçe çok az sinyal zayıflatması getirir ve tipik olarak yüksek frekanslı uygulamalarda, ekleme kaybı düşüktür,Sinyal iletiminin doğruluğuna ve hassasiyetine en az etkisi olan.
2Yüksek Geri Dönüş Kaybı: Yüksek geri dönüş kaybı (yansıma kaybı) ile sinyal yansımasını etkili bir şekilde önleyebilir, sinyal müdahalesi ve çarpımını azaltabilir,ve sinyal iletiminin istikrarını ve tutarlılığını sağlamak.
3İyi impedans eşleşmesi: Genel impedans çoğu RF sistemiyle uyumlu olan ve sinyal iletiminin tutarlılığını sağlayan 50Ω'dur.
Uygulama:
1. Kablosuz baz istasyonu: Kablosuz sinyallerin verimli iletilmesini sağlamak için baz istasyonu ekipmanlarını ve antenleri bağlamak için kullanılır. Örneğin, 5G baz istasyonunun inşasında,TNC konektörü, baz istasyonu ekipmanları ve anten arasındaki RF koaksiyel kablo bağlantısının istikrarını garanti edebilir, böylece kablosuz sinyaller doğru ve hızlı bir şekilde iletilebilir ve alınabilir.
2Ağ ekipmanları: Yönlendiriciler ve anahtarlar gibi ağ ekipmanlarında kablosuz iletişim kısmını içeren bağlantı, veri iletimini ve değişimini gerçekleştirmek için TNC konektörlerini kullanabilir.
Not:
10.000'den fazla TNC Bağlantısı türümüz var, kullandığınız bağlantı bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin.
