Nikel kaplamalı TNC Kadın-Kadın 4 delikli Flange RF Koaksiyel Bağlantısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Pirinç |
| Tasarım Standardı: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | Dört delikli Flange RF Koaksiyel Bağlantısı,Nikel kaplamalı RF Koaksiyel Bağlantısı |
||

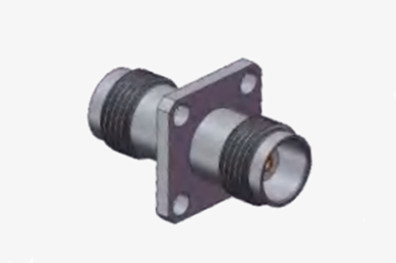

Nikel kaplamalı TNC Kadın-Kadın 4 delikli Flange RF Koaksiyel Bağlantısı
TNC serisi ürünü, vida-diş çiftleme mekanizması ile ayırt edilen BNC konektörünün iplikli bir varyantıdır.ve su geçirmez üniteler tutarlı bir 50 ohm impedans korumak ve DC 11 GHz frekans aralığında çalışmak için tasarlanmıştır. TNC konektörlerinin iki çeşidi vardır: standart ve ters polarite. Bu maliyetli konektörler tipik olarak dökme ve kalıplı bileşenlere sahiptir.Performansları endüstriyel veya yüksek performanslı ürünlerle aynı olmayabilir.TNC konektörleri anten bağlantılarında yaygın olarak kullanılır ve aviyonik, iletişim,ve çeşitli endüstriyel sektörler.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |
| IP derecelendirme (birleştirilmiş) | IP64 |

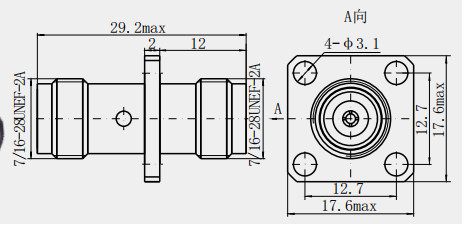

Detaylı çizim
Özellikleri:
Elektriksel Performans için
1Geniş frekans aralığı: 11GHz'e kadar frekanslara dayanabilir ve bazı hassas tasarımlar 18GHz'e kadar bile uygulanabilir.Çeşitli yüksek frekanslı uygulama senaryolarının ihtiyaçlarını karşılayabilen.
2İyi bir impedans eşleşmesi: Sinyal iletiminin istikrarını ve performansını sağlamak için 50Ω'luk ortak bir impedans gereklidir.Sinyal yansımasını ve bozulmasını azaltan ve sinyal iletiminin doğruluğunu sağlayan.
3. Düşük Ekleme Kaybı: Düşük ekleme kaybı, konektörden geçen sinyallerin yalnızca küçük miktarda sinyal zayıflatması getireceği anlamına gelir.Sinyal iletiminin doğruluğu ve hassasiyeti üzerinde düşük bir etkisi olanÖzellikle yüksek frekanslı uygulamalarda.
Uygulama:
İletişim alanı
1Kablosuz iletişim üs istasyonu: Mobil iletişim üs istasyonlarında, TNC adaptörleri, antenler, filtreler, güç güçlendirici vb. gibi farklı RF bileşenlerini bağlamak için kullanılır.İyi elektrik performansı ve mekanik dayanıklılığı nedeniyle, yüksek frekanslı sinyallerin istikrarlı iletilmesini sağlayabilir, sinyal kaybını ve müdahalesini azaltabilir ve baz istasyonunun iletişim kalitesini ve kapsamını artırabilir.Ana istasyonun anten arayüzü, etkili sinyal iletimi ve alımını sağlamak için besleyici kabloya uyarlanmıştır..
2Mikrodalga iletişim sistemi: Mikrodalga iletişiminde,TNC adaptörleri, mikrodalga sinyallerinin iletilmesini ve dağıtılmasını gerçekleştirmek için dalga kılavuzu ve koaksiyel kablo gibi farklı iletim bileşenlerini bağlamak için kullanılabilirYüksek hassasiyetli ipli bağlantı yapısı, yüksek frekans altında iyi bir temas sağlayabilir, VSWR'yi azaltabilir ve mikrodalga sinyallerinin iletim verimliliğini artırabilir.yaygın olarak mikrodalga röle istasyonlarında kullanılan, uydu iletişim yer istasyonları ve diğer ekipman.
3Kablolu TV sistemi: Kablolu TV ağı sinyali dağıtıcısı, şube ve diğer ekipmanlar, genellikle TNC adaptörünü koaksiyel kabloyu, TV sinyali dağıtımını çeşitli kullanıcı terminallerine bağlamak için kullanır.TNC adaptörü su geçirmez, toz geçirmez performans ve istikrarlı elektrik performansı, dış ve iç mekan ve diğer karmaşık çevresel koşullara adapte olabilir,Kablolu TV sinyalinin yüksek kalitede iletilmesini sağlamak için.
Not:
10.000'den fazla TNC Bağlantısı türümüz var, kullandığınız bağlantı bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin.
