Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Vurgulamak: | Üstün Bağlantılılık RF Koaksiyel Bağlantısı,Yüksek performanslı RF Koaksiyel Bağlantısı,BMA Brass RF Koaksiyel Bağlantısı |
||

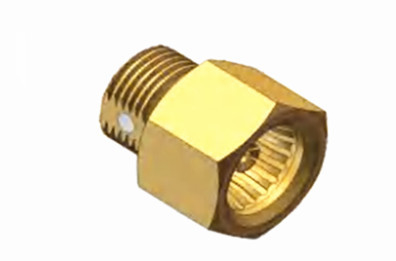

Yüksek performanslı BMA Bakır Kadın Mikrostrip RF Koaksiyel Bağlantısı
BMA serisi, zorlu IEC1169-33 standartlarına uygun olarak titizlikle tasarlanmış ve üretilmiş sofistike bir kör-mat konektörünü temsil eder.,Bu konektörler sabit temas güvenilirliğini sağlar ve olağanüstü elektrik performansını gösterir.Çiftleme noktaları arasındaki minimum uzay gereksinimleri ve hafif bir yapı ile birlikte, onları şasi dolabı uygulamalarına sorunsuz bir şekilde entegre etmek için idealdir.
Şasi kabin modülleri boyunca yaygın olarak kabul edilen BMA konektörleri, hızlı bir şekilde bağlanmayı ve bağlanmayı kolaylaştıran uluslararası eşleriyle değiştirilebilirlik sunar.Radyo ekipmanları ve karmaşık aletler içindeki koaksiyel kablolar için güvenli bağlantılar kurmada başarılıdırlar, böylece yüksek frekanslı iletişim kurulumlarında operasyonel verimliliği ve çok yönlülüğü arttırır.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~18GHz | |
| Adlık Voltaj | 250 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1000 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤2mOhm |
| Merkezi kondüktör | ≤0,5mOhm | |
| VSMR | ≤1.3 | |
Ürün Ayrıntıları
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.6N en fazla |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -55 ile +155Deg C |
| IP derecelendirme (birleştirilmiş) | IP64 |
Özellikleri:
1. Küçük boyut: BMA konektörleri, SMA serisinin itme biçimi olan ultra kompakt bir tasarıma sahiptir ve nispeten küçük boyutu, alanın sınırlı olduğu uygulamalarda kullanılmak için uygun hale getirir.
2. Güvenilir temas: BMA bağlantıları kör kaydırma bağlantısı vardır, tam olarak hizalandırılmamış durumlarda, çiftleşmeyi sağlamak için fişin baskısı ile jack'a da basılabilir,ve daha sonra güvenilir bir bağlantı elde etmek için benzersiz yapısal tasarım yoluyla.
3Mekanik ve elektrik performansları: BMA bağlantıları iç ve dış iletkenler arasındaki düşük temas direncine, yüksek yalıtım direncine ve düşük VSWR'ye sahiptir.Sinyal iletiminin istikrarını ve güvenilirliğini sağlayabilecek.
Uygulama:
1İletişim alanı:
Ana istasyonların yapımında,sinyallerin iletilmesini ve alınmasını gerçekleştirmek ve iletişim ağlarının istikrarlı çalışmasını sağlamak için çeşitli RF ekipmanlarını ve anten sistemlerini bağlamak için kullanılırÖrneğin, 5G baz istasyonlarında, BMA konektörleri, yüksek frekanslı ve yüksek hızlı veri iletim gereksinimlerini karşılamak için farklı modülleri ve bileşenleri bağlamak için kullanılabilir.
Cep telefonları, walkie-talkies vb. gibi kablosuz iletişim ekipmanlarının iç bağlantısı için uygundur.Sınırlı alanda güvenilir RF sinyali bağlantısını gerçekleştirebilir ve ekipmanların normal iletişim fonksiyonunu sağlayabilir.
2Radar sistemi:
Aşamalı dizi radar sistemlerinde, BMA konektörleri, antene dizileri, verici / alıcı modülleri, sinyal işleme devreleri vb. gibi radarın çeşitli bileşenlerini bağlamak için kullanılabilir.Radar sisteminin yüksek performansını ve güvenilirliğini sağlamak içinKör fiş ve kaydırma bağlantı yöntemi karmaşık radar yapılarında hızlı ve doğru bağlantı işlemlerini kolaylaştırır.
Radar sistemi için modülerleştirilmiş bağlantı, radar bakımını ve yükseltmesini kolaylaştırır ve radar sisteminin esnekliğini ve genişletilebilirliğini artırır.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
